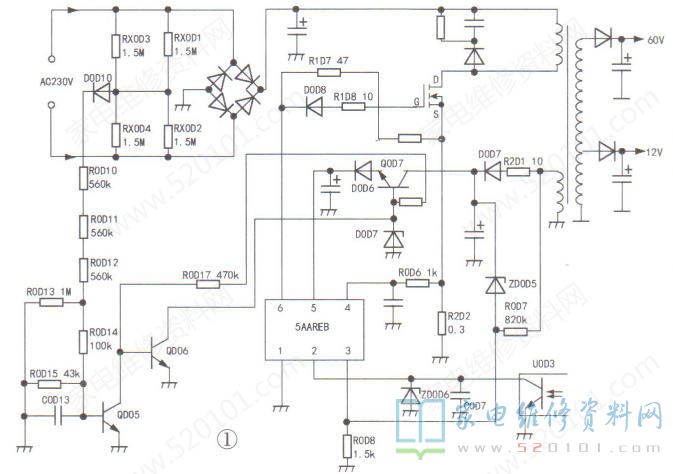

接修一台创维32X3液晶彩电，故障是遭雷击后三无。拆机检查，测保险丝已熔断，电源开关管击穿。该机采用三合一主板，如果主板上还有其他电路损坏，该板就没有维修价值。于是先测开关电源12V输出端对地电阻，将指针式万用表置于R x 10挡，红笔接地，黑笔接12V端，有充放电现象，这说明12V负载没有短路。接下来外接12V直流电源，加在12V端，面板红色指示灯亮，供电电流为十几毫安；按遥控器上的开机键，指示灯变为绿色，电流升到300mA，看来主板上的其他电路正常。全面检测电源部分，如图1所示，发现⑥脚电源芯片5AAREB、光耦UOD3 (PC817) 以及ZD0D6、R2D2、DOD7、ROD6、R1D7、R1D8损坏。
把上述损坏元件全部换新，由于没有5AAREB，于是装上6脚芯片63513，因为经过实验，63513可以代换5AAPyP、5A2RyU以及62A07、63B47等电源芯片。
先不装开关管，上电后测得开关管的G、S电压较小且波动，看来电源芯片已输出驱动脉冲了。装好开关管，为安全起见，在交流电源输入端串联一只60W/220V的白炽灯泡，上电后测得12V输出电压在6V~8V之间波动。查看线路，发现三极管QOD7的b极与QOD6的c极相连，这应是市电电压欠压保护电路，市电由RX0D1~RX0D4分压取样DOD10整流R0D10~R0D12和R0D13~R0D15降压分压，加到QD05的b极。
当市电正常时，QD05导通，QD06截止，不影响QOD7的工作状态。当市电电压过低时， QD05截止，QD06导通，Q0D7的b极电流被分流，Q0D7截止，芯片因⑤脚失电而停止工作。断开QD06的c极试机，故障依旧，这说明故障与市电欠压保护电路无关。仔细对比⑥脚电源芯片外围电路，发现③脚外接电阻R0D8仅有1.5k，而63513的③脚外接电阻的典型值为100k。查资料得知，63513的③脚外接电阻的阻值决定芯片的工作频率，其公式为6500/R(kΩ)=f(kHz)，若外接100k电阻，则工作频率为65kHz。在此机中， ROD8的阻值仅为1.5k，按公式计算，芯片的工作频率高达4333kHz，远超出该芯片的工作频率范围，致使芯片不能正常工作。将ROD8换成100k后上电，输出的12V电压恢复正常;遥控开机，图像声音均正常，故障排除。
提示:在液晶电视中，⑥脚电源芯片体积微小，型号繁多，主要区别是③脚功能有所不同，代换时需观察③脚外围元件的规格，必要时要按换上芯片的外围元件要求进行调整、，否则会导致开关电源工作不正常，甚至上电就烧开关管。本机原芯片的③脚是一个保护控制脚，ZD0D5是一只稳压管。当辅助电源输出电压过高时，ZD0D5击穿;当③脚电压超过芯片内部的保护阈值时，芯片停止工作。R0D7 检测开关变压器辅助绕组.上的脉冲电压，当该电压过高时，芯片也会停止工作。R0D8是一只分压电阻，阻值只有1.5k。因此，在代换时，除了把R0D8换成100k电阻外，还要拆除R0D7，以免破坏芯片的工作状态。因ZD0D5在电源工作正常时处于截止状态，所以保留该管，让它起过压保护作用。
