创维42E610G液晶电视图像暗淡的故障维修

      接修一台创维42E610G液晶电视，故障现象是工作时有时图像亮度正常，但大部分时间图像较暗，并且右侧图像比左侧更暗。拆机检查，发现恒流板输出插座CN101中有8根引线连到屏内。

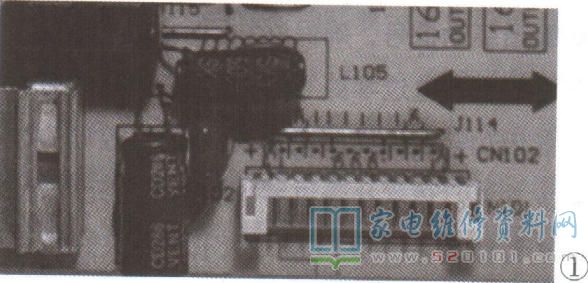

      见上图1，CN101①、⑧脚为LED+端，与升压电路相连;②~⑦脚为LED端，分别与恒流板上的6只恒流控制MOS管相连。上电实测，①、⑧脚电压为64V，②~⑦脚中有5个脚的电压约为15.7V，只有1个脚电压为5.2V。本着先易后难的原则，先代换恒流板试机，图像亮度正常。但关机后再试机，图像变暗，看来故障原因是灯条老化。拆开液晶屏，看见两根灯条粘贴在左右两块大铝板上，每根灯条上有60只灯珠。

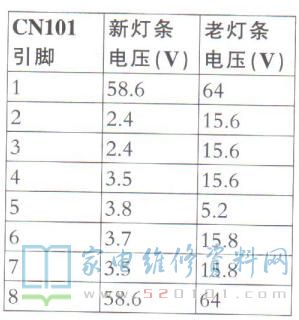

      用点灯器实测得知，每根灯条分3组，每组20只灯珠。另外，用点灯器检测，这两根灯条上的灯珠均发光。在灯条边隙上滴一些丙酮，溶化贴胶，等5min后用小刀分离贴膜，以拆下灯条;然后换上新灯条试机，故障排除。插座CN101各脚新旧灯条电压见表1。
