电源进线抗干扰电容失效引起图像干扰的故障维修一例

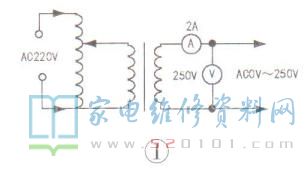

       一台创维47英寸液晶电视，图像上有类似马赛克的干扰。最初以为是机顶盒问题，更换机顶盒无效。接上笔者自制的可调压隔离电源，如图1所示，先将输出电压调为AC 150V试机，在待机状态下，电压表读数为150V;二次开机后电压表读数迅速升至250V，明显异常。

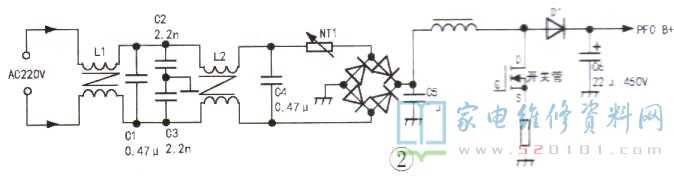

       为了改善液晶电视的功率因数，早期的LCD机器一般安装有PFC电路，把经桥式整流所得的100Hz脉动直流电升到稳压的390V左右，电压表读数大幅升高，应该是PFC电路的干扰脉冲融入电源线中。由于指针式交流电压表的频率响应不高，表明干扰脉冲的频率也不高。该机市电输入电路如图2所示，L1、L2、C1-C4组成抗干扰电路。L1 (L2)是两组绕在同一个铁芯上匝数相同的线圈，正常情况下，通过这两组线圈的电流相同，但方向相反，所以产生的感应电动势大小相等、极性相反，相互抵消，线圈呈现的阻抗很小;当有干扰脉冲时，线圈的阻抗就很大，再加上C1、C4的滤波作用，通往后级的干扰脉冲大幅降低。查C5正常，但C1、C4容量已降至0.02uF，更换C1、C4后故障排除。
