创维50E6100液晶电视开机后背光保护的故障维修

摘要：

接修一台创维50E6100液晶电视，故障表现为开机背光点亮后保护，点亮瞬间观察发现屏幕上部有局部黑的。开机检查发现上面那组灯珠开路，于是拆屏幕，结果发现有一组灯珠坏了一个，别的灯珠没有发黑现象。于是更换坏的灯珠

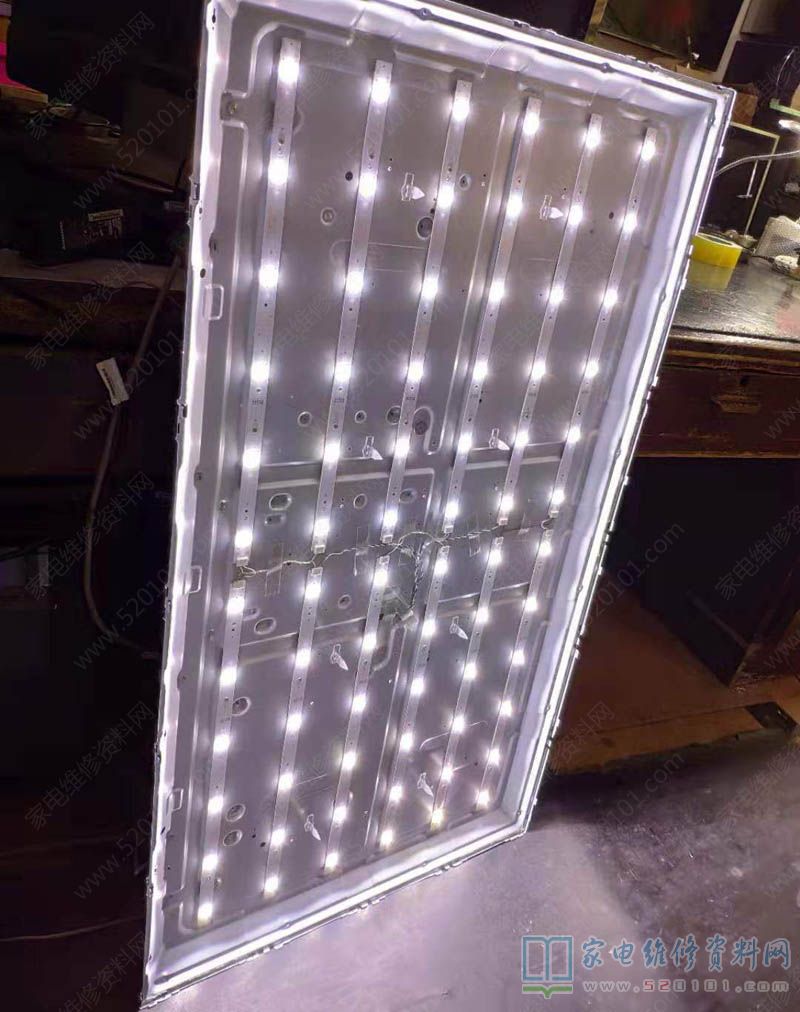

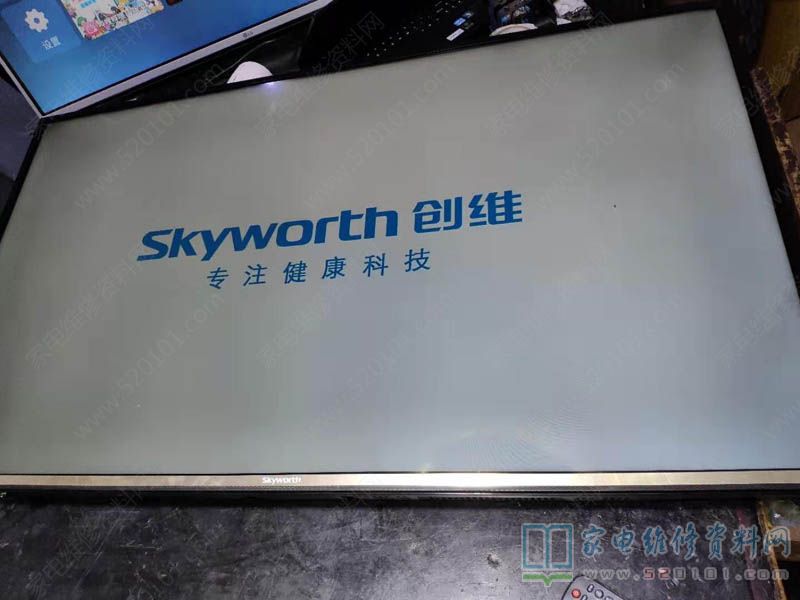

      接修一台创维50E6100 液晶电视，故障表现为开机背光点亮后保护，点亮瞬间观察发现屏幕上部有局部黑的。开机检查发现上面那组灯珠开路，于是拆屏幕，结果发现有一组灯珠坏了一个，别的灯珠没有发黑现象。于是更换坏的灯珠，电视机修复，不过为了稳妥起见，决定将背光电流改小点。

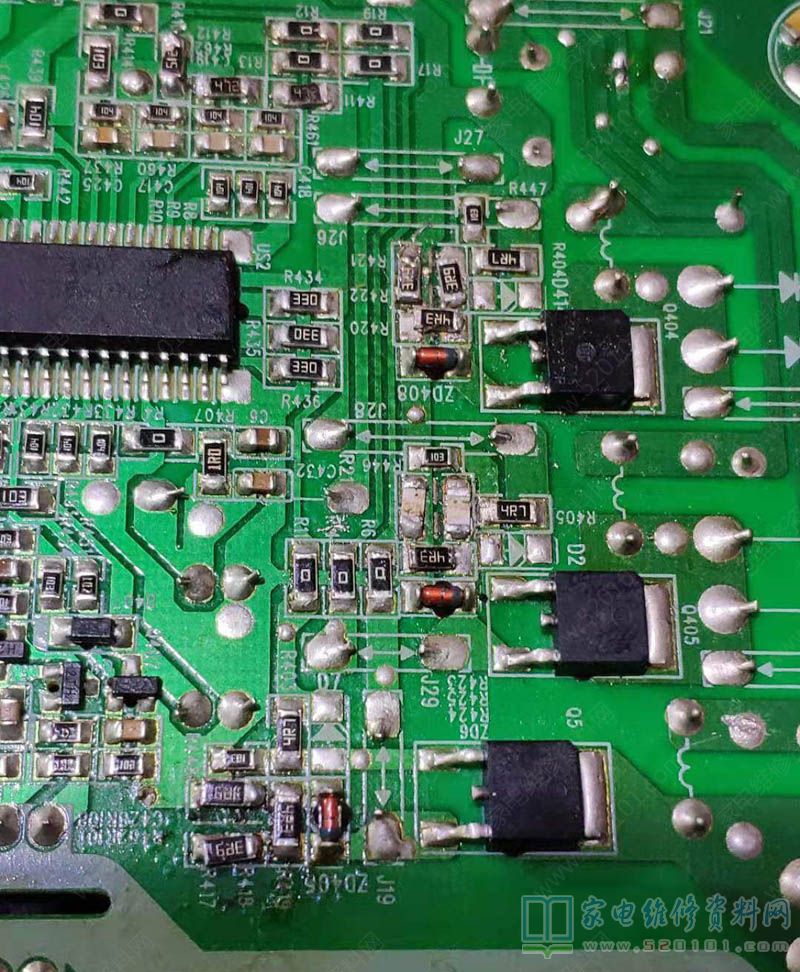

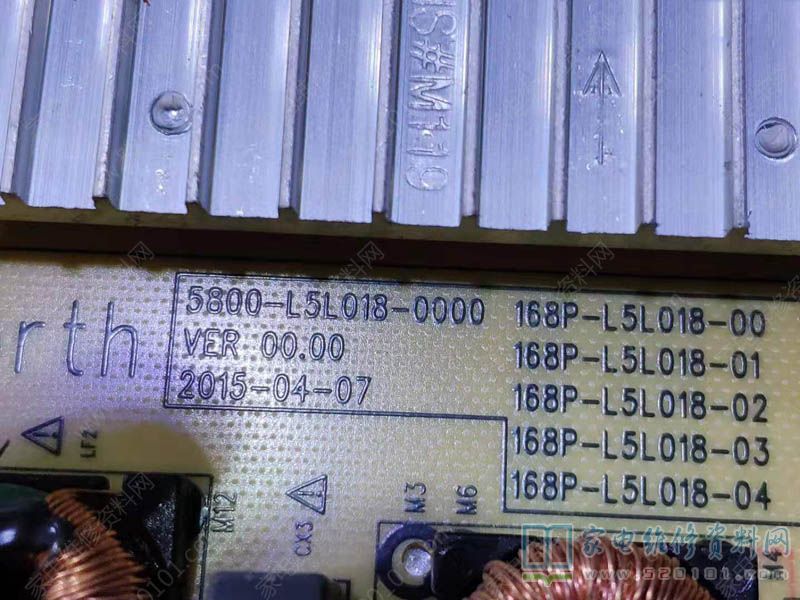

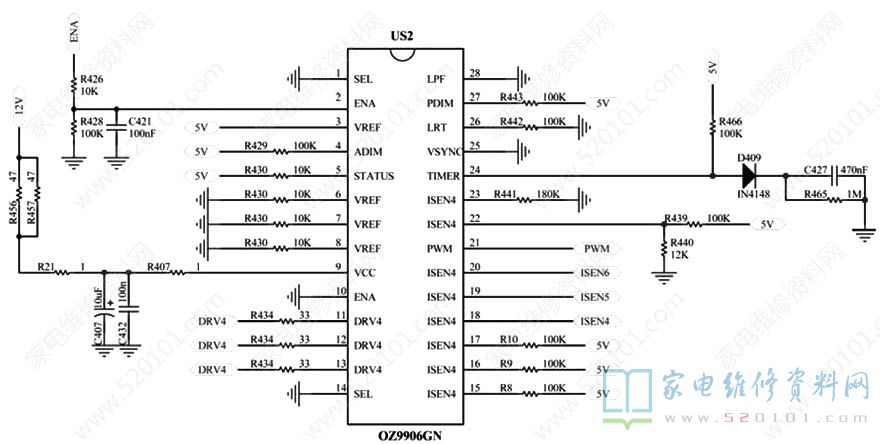

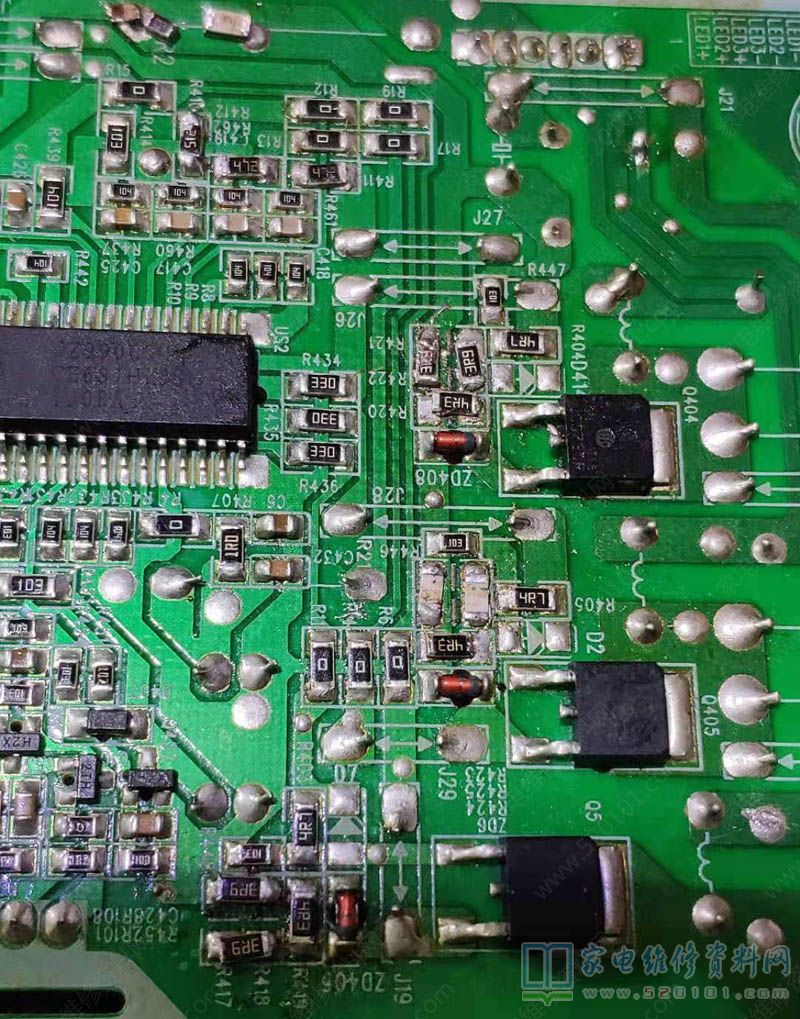

      这个电源板和恒流板一起的，共有三组灯组，电路也有三个恒流三极管，结果当我去掉三极管射极一个3.9欧电阻后电流由300多毫安降到200多毫安，感觉不尽理想。于是又去掉一个3.9欧电阻，这个时候开机背光就保护了，查阅了一些资料，也没有找出这个28脚OZ9906去保护的资料。于是结合电路分析，感觉这个恒流三极管射极检测电流应该有双重作用，一个是作为灯组是否正常工作，即是作为灯组电流是否正常检测，还有就是电流负反馈。于是通过分析多次试验后，将电流反馈电阻1K改为5K左右背光也不再保护，这样我测试电流差不多100MA左右，放心多了。
