创维55E780U液晶电视（8K94机芯）七彩屏的故障维修4例

摘要：

例1、创维55E780U液晶电视8K94机芯七彩屏 接修一台55E780U-8K94出现七彩屏，还会出现自动开关机现象，先升级主程序，机器好了，但是放了一天后再开机，又出现故障，检测主板各个电压都正常，

例1、创维55E780U液晶电视8K94机芯七彩屏

       接修一台55E780U-8K94出现七彩屏，还会出现自动开关机现象，先升级主程序，机器好了，但是放了一天后再开机，又出现故障，检测主板各个电压都正常，烧写倍频板的程序无效，最后检测倍频板的供电U70只有0.8V，更换后故障排除。

例2、创维55E780U不定时出现七彩屏

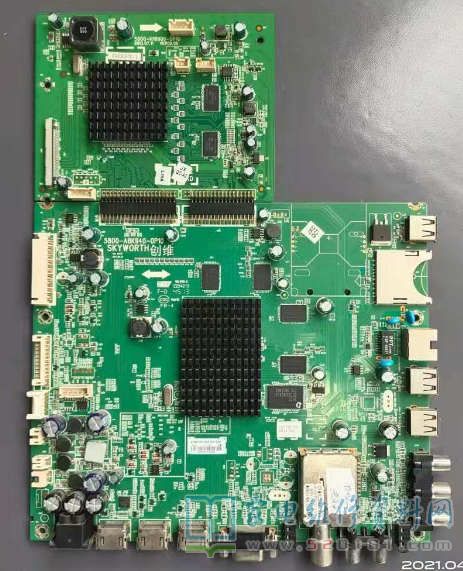

       8K94 55e780u的电视开机有时正常，有时出现七彩屏，升级4K板，烧写数据，老化试机故障依旧。老化等出现故障时测4K板供电，当测量到U25电压只有2.1V,正常2.5V.顺着U25往前段测量发现D22输出电压偏低，更换D22后故障排除。

例3、创维55E780U-8K94不定时七彩屏
       55E780U七彩屏。一般以前都是升级。写U7软件。电视已好，先测电压。发现CW34电压0V，更换U29.及外围电路。电压依然0V.去掉PA168G电压恢复。换PA168G图0K
例4、创维55E780U-8K94七彩屏

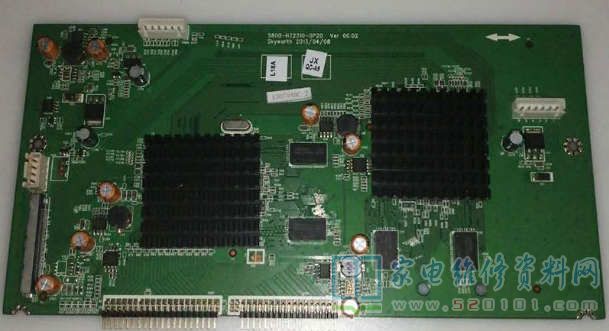

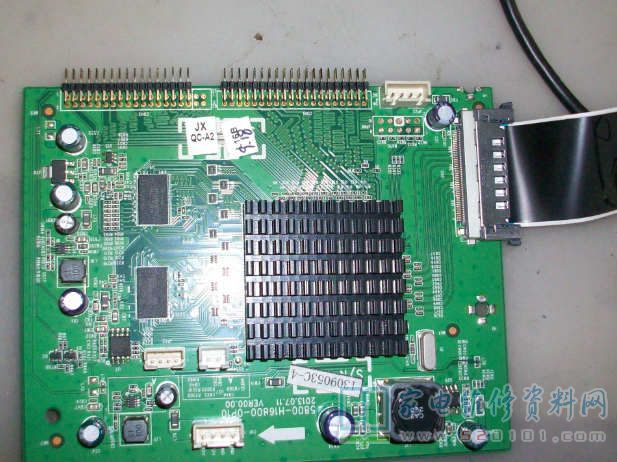

        首先升级软无效,检查倍频板(5800-H72310-0P20双芯片),未发现明显故障,因同型号倍频板公司没料,找了一块单芯片的倍频板(5800-H16800-0P10)装上开机图像正常,老化不到五分钟图像出现闪动后黑屏,遥控关机开机后老化正常,以为是新装上的倍频板有问题又更换一块,还是一样问题,想起55EE780U配华的新光电屏有两种,一种是-01,一种是-03的,进工厂模式修改配屏,多次是机都正常。
