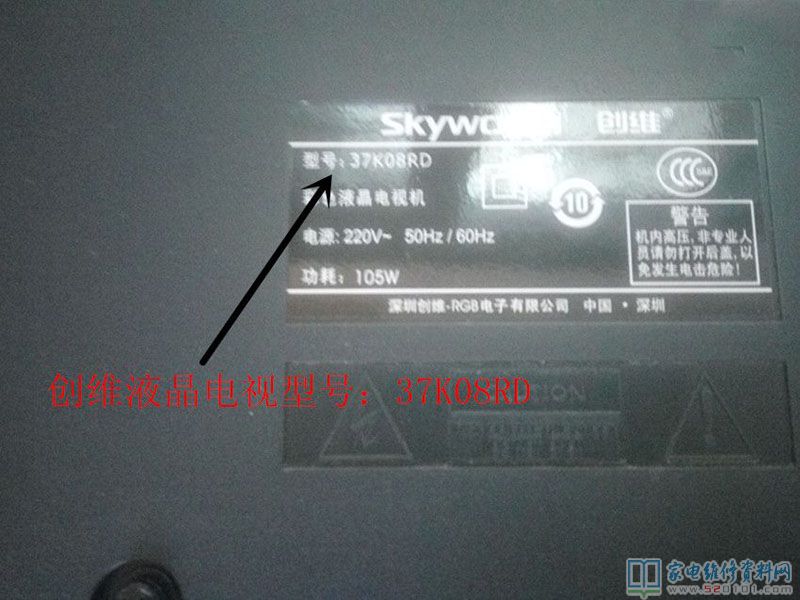

接修一台创维37K08RD液晶电视，故障表现为不通电。拆盖检查是保险F1(5A 250V)和Q1（FMA08N60GX）炸了，换上F1(3.15A 250V)保险和Q1(FQPF20N60)，在输出端CN2 9脚有5V STB电压。把5V STB电压直接与ON/OFF短接，5V STB电压被拉到2V左右，12V、24V没有输出。

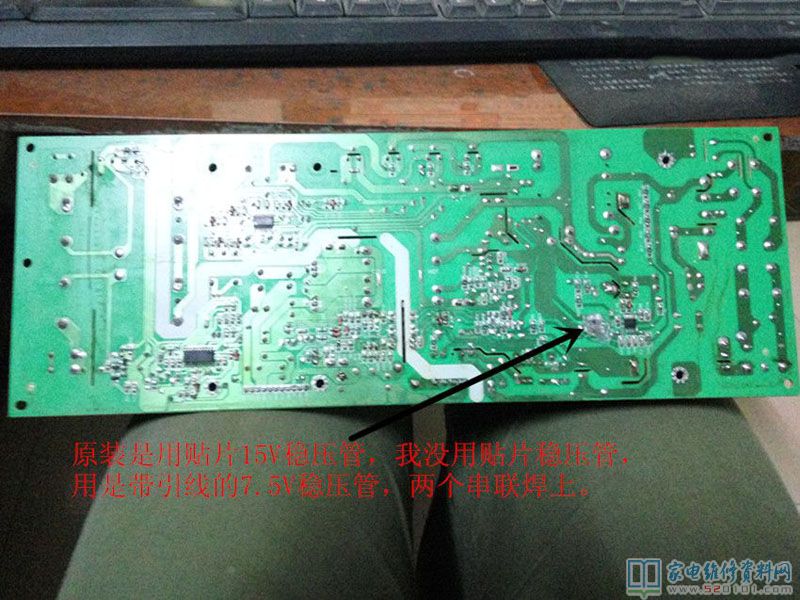

刚开以为5V稳压电路不好带不起负载，拆下光偶PC4(PC817B)和IC8（TL431）检测，发现都是好。一时陷入困境，以为是IC5（STR-A6259H）性能不良引起，身边没有这个型号的集成块，先把外围检测一遍，在测IC5 5脚有电压约在0-2V左右波动。用手机查找STR-A6259H集成块引脚电压（如下图）对比，沿着IC5 5脚这路检测，在测到ZD8 15V稳压管时发现两边导通。当时没此电路板图纸，不知道稳压管稳压电压多少V,用手机找图纸都打不开（手机差）。 开电脑找到图纸，并对着电路板查找，发现是15V稳压管，找零件我只有7.5V稳压管，用两个串起15V。换上测输出12V、24V输出都正常了。
对着图纸分析原因：插上电源插头CN1，220V通过干扰电路到整流桥堆BD1整流，并通过C17滤波形成300V电压，300V通过D33（IN4007）到T2变压器P1、P2绕组再到STR-A6259H 8、7脚，STR-A6259H有电控制T2起振，T2次级通过D4（1N5822）再到L3输出5VSTB电压，当把5V STB电压直接与ON/OFF短接后，5VTB电压通过R81到Q5（2SC1815）控制光偶PC7A导通。T2变压器反馈绕组D1通过D13整流输出电压，一路到STR-A6259H 5脚维持STR-A6259H的起振，一路通过R57再到光偶PC7B（光偶PC7A另一半），控制Q8（2SC2655）导通形成VCC电压。VCC一路通过R19到IC1（NCP1653A）8脚，一路通过R60、R309到IC301 3脚。由于稳压管ZD8短路，把VCC电压拉到0V，VCC通过Q8把T2反馈绕组D1通过D13整流输出电压拉0V，这样导致STR-A6259H 5脚电源也就是0V，STR-A6259H就不能控制T2变压器起振，这样5VSTB电压没有了。光偶PC7A不导通，光偶PC7B（光偶PC7A另一半）也就不导通， Q8（2SC2655）也就不导通，就没形成VCC电压。
按上述分析周而复始STR-A6259H控制T2起振停振。所以测得STR-A6259H 5脚电压在0-2V波动。当断开5VSTBG与ON/OFF连接，光偶PC7A不导通，光偶PC7B（光偶PC7A另一半）也就不导通， Q8（2SC2655）也就不导通，就没形成VCC电压，STR-A6259H 5脚有电压 ，T2起振有稳定5VSTB电压输出。
