创维彩电8S06机芯主板维修图文解释

摘要：

一、主芯片损坏一般出现开机花屏死机或惹急花屏死机（升级无效）注：此机芯升级完主程序后必须升级引导（MBOOT），否则会出现异常问题。（8S01、8S02、8S03、8S04、8S06） 二、FLASH程序损坏

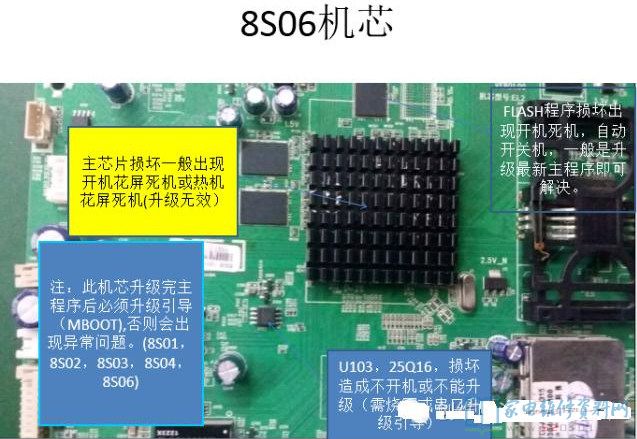

一、主芯片损坏一般出现开机花屏死机或惹急花屏死机（升级无效）注：此机芯升级完主程序后必须升级引导（MBOOT），否则会出现异常问题。（8S01、8S02、8S03、8S04、8S06）
二、FLASH程序损坏出现开机死机，自动开关机，一般是升级最新主程序即可解决。
三、U103、25Q16损坏造成不开机或不能升级（需烧写或串口升级引导）

8S06两种主板代换方案：靠1脚位置插全，见下图。

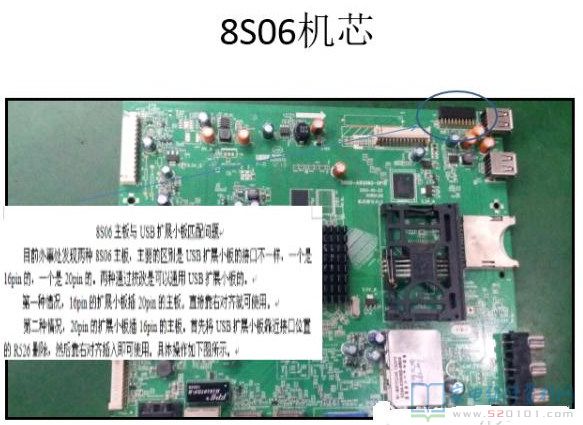

8S06主板与USB扩展小板匹配问题：

目前创维官方某办事处发现两种8S06主板，主要区别是USB扩展小板的接口不一样，一个是16pin的,一个是20pin的。两种通过技改是可以通用USB扩展小板的。
第一种情况，16pin扩展小板插20pin的主板，直接靠右对齐就可以使用。

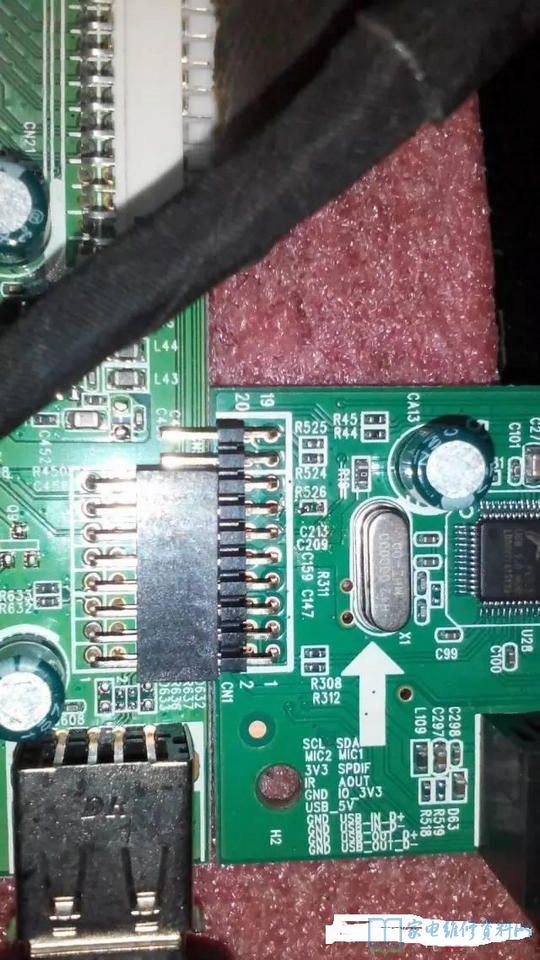

第二种情况，20pin的扩展小板插16pin的主板，首先将USB扩展小板靠近接口位置的R526删除，然后靠右对齐插入既可使用，具体操作如下图所示。
