创维液晶168P-L4U023-00电源板维修注解

2018-03-24 19:33:01  阅读 100 次 评论 0 条
摘要：

一、168P-L4U023-00电源板正面图以及维修注解如下图所示 二、168P-L4U023-00电源板反面图以及维修注解如下图所示

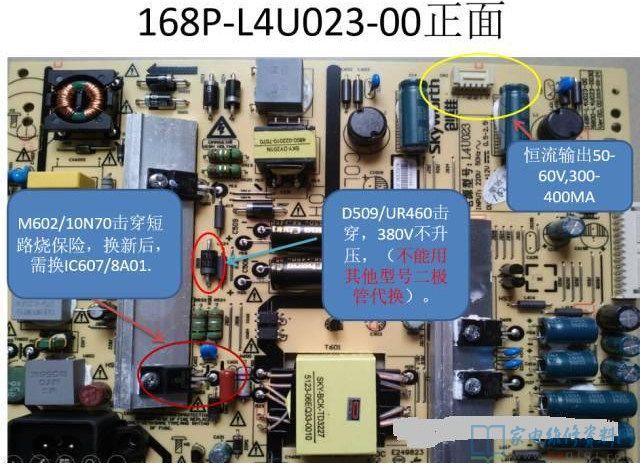

一、168P-L4U023-00电源板正面图以及维修注解如下图所示

创维液晶168P-L4U023-00电源板维修注解 第1张

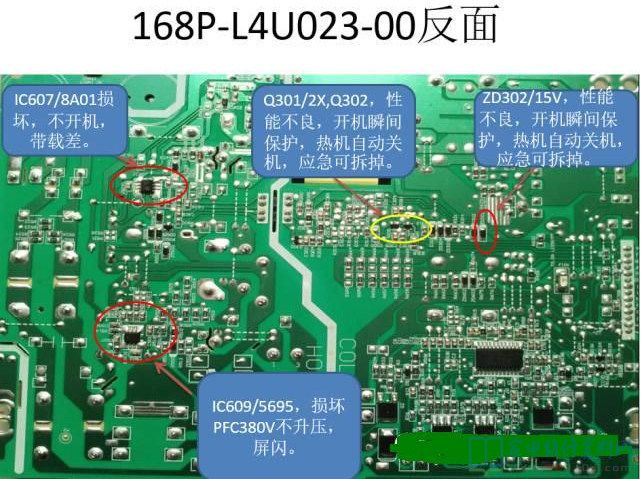

二、168P-L4U023-00电源板反面图以及维修注解如下图所示

创维液晶168P-L4U023-00电源板维修注解 第2张
