V296W1-C1逻辑板（屏供电5V），配有创维8TG5机芯，V296W1-C1逻辑板电路主要有三大部分组成：
1.由U4 (CM2651B-KQ)为核心的时序与逻 辑控制电路，主要功能是将串行的LVDS信号变成并行的控制信号，用于薄腊晶体管的控制或驱动；
2.由U7 - U11 (HX8904TA、HX8904SA)为核心的伽玛放大电路，主要是将伽玛 信号进行适当的放大，控制薄膜晶体管，实现画面对比度的调整；
3.由UP1 (FA3269AV) 为核心的DC-DC变换电路，主是是将主板送来的5V供电变成VGH (20V)、VDA (15V)、 VGL (-5V)、V5V (5V)、VDD (3.3V)等等，用于屏驱动供电，此逻辑板损坏的最多的 地方就是这部分，易损坏元件为UP1、QP5、DP3、UP2、RP37、LP2电感等等。
FA3269AV功能脚：
1脚：IV通道1误差放大器输出；
2脚：IV通道1误差放大器反相输 入；
3脚：IV通道2误差放大器反相输入；
4脚: 0V控制部分接地；
5脚：0V整个芯片接地;
6脚：1.2V通道2误差放大器输出；
7脚：IV通道3误差放大器反相输入；
8脚：1.2V通 道3误差放大器输出；
9脚：4.8V通道3的P型场效应管输出；
10脚：3.2V通道2的N型 场效应管输出；
11脚：5V供电；
12脚：5V通道1的N型场效应管输出；
13脚：2.2V校 准电压输出；
14脚：1.IV接振荡器的定时电容；
15脚：0V通道3软启动控制；
16脚：0V 通道1和通道2软启动控制；
其中1、6、8脚为电压反馈引脚，9、10脚内部分别有一个振 荡电路，11脚为供电脚（本电路正常工作电压的电压范围为4.5V—6.5V)，12脚内部有一 个内置功率开关管的DC — DC变换电路，13脚为基准电压输出引脚。

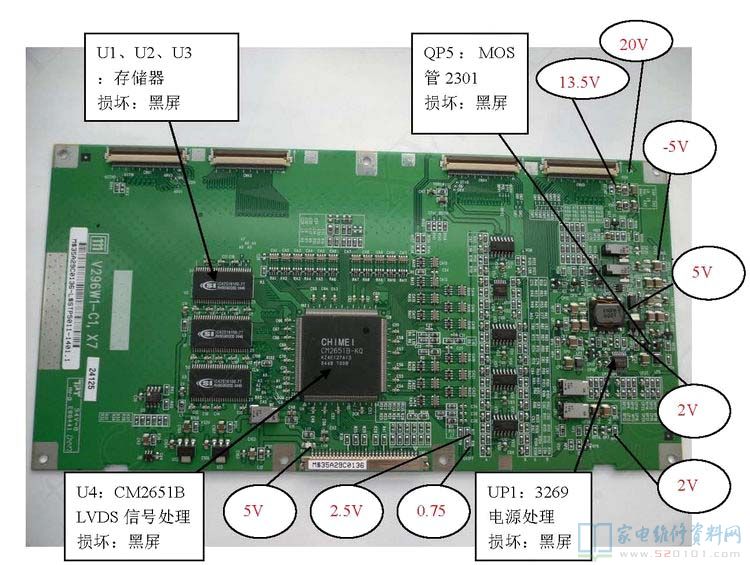

V296W1-C1常见故障现象如下图所示
