47寸奇美驱动板维修资料（V420H1-C07）

2017-08-23 20:17:22  阅读 318 次 评论 0 条
摘要：

奇美V420H1-C07逻辑驱动板（屏供电12V），配有创维8G20机芯彩电。该逻辑板TPS65161的20、21、22:电源输入Vin；此IC与外围电配合可产生几路电压：VGH: 23V VAAP：13

奇美V420H1-C07逻辑驱动板（屏供电12V），配有创维8G20机芯彩电。该逻辑板TPS65161的20、21、22:电源输入Vin；此IC与外围电配合可产生几路电压：VGH: 23V       VAAP：13.5V     VGL： 负5V          VDA： VON：      VOFF：     VLOGIC: 3.3V 等。

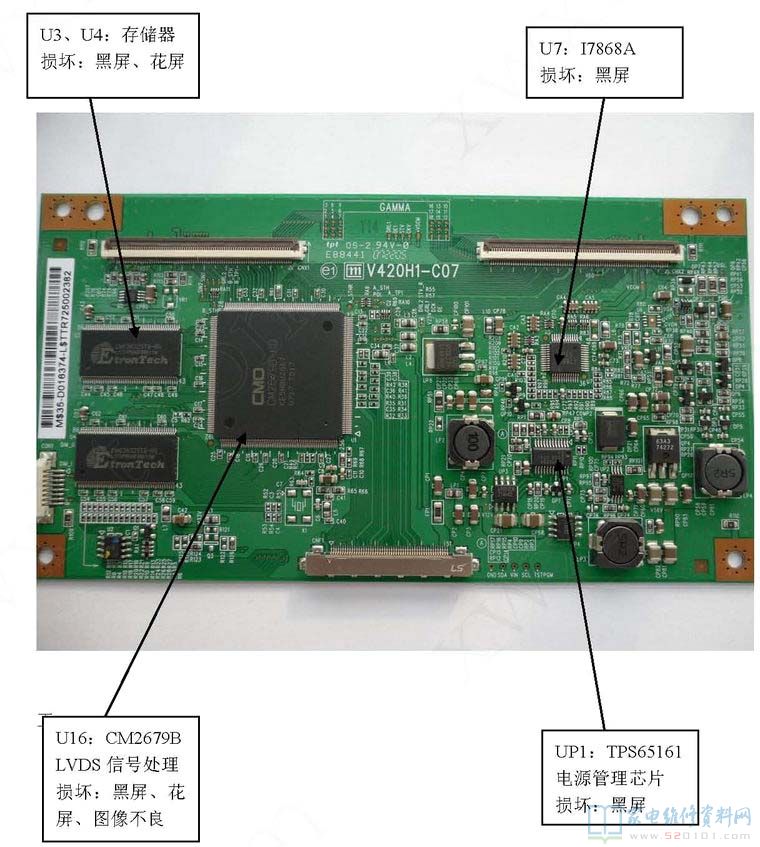

V420H1-C07常见故障现象如下图所示

47寸奇美驱动板维修资料（V420H1-C07） 第1张
