奇美V320B1-C03驱动逻辑板（屏供电12V），配有创维8M10机芯彩电；该逻辑板芯片FP5138是一款电源管理芯片，具有升压、降压、升降压转换功能，驱动能力强，可以很好的提供LCD 屏正负偏设计方案，各组电压输出稳定，还可以适用于7 - 12寸LED液晶屏背光升压恒流驱动。它具有短路保护、开路保护、软启动功能，工作电压1.8 - 15V，工作电流5.5mA。
引脚功能:
1脚：FB反馈
2脚：SCP保护/软启动
3脚：VCC供电
4脚：CTL控制
5脚：OUT 输出
6脚：GND地
7脚：OSC振荡
8脚：COMP补偿

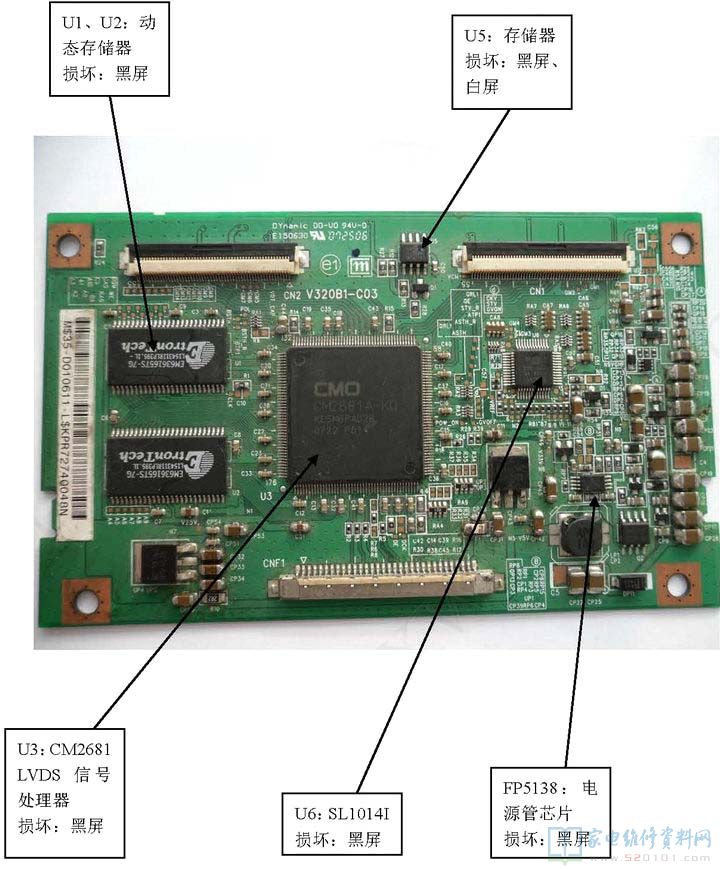

V320B1-C03逻辑板常见故障如下图所示
