32寸奇美驱动板维修资料（V315B3-C01）

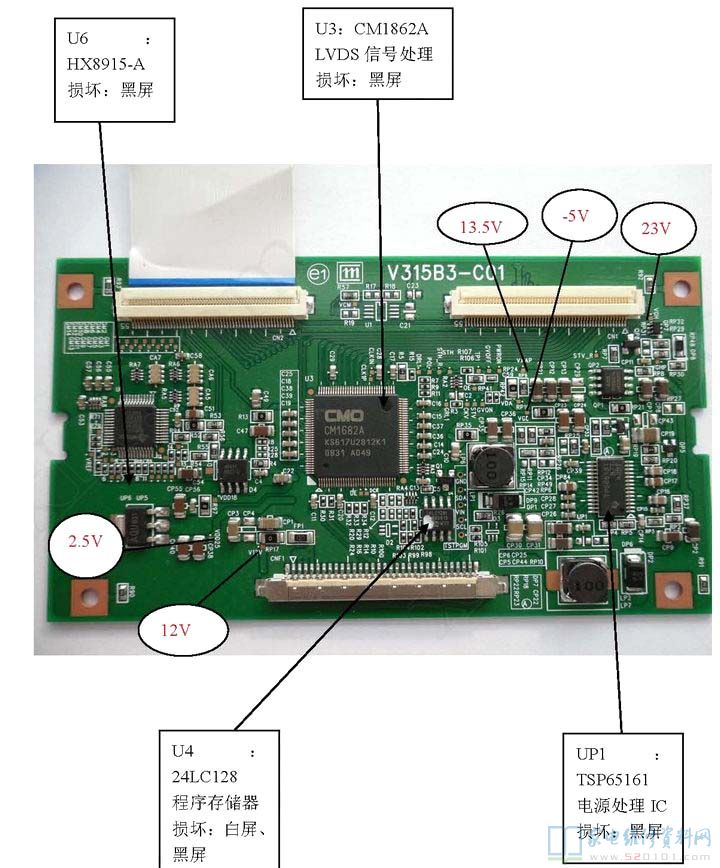

奇美V315B3-C01逻辑驱动板（屏12V供电），配机芯有创维8M19机芯彩电。下图中的该逻辑板的主芯片TPS65161的20、21、22脚为电源输入Vin;此1C与外围电配合可产生几路电压：VGH: 23V      VAAP： 13.5V    VGL： 负5V      VDA：            VON：          VOFF：            VLOGIC: 3.3V 等。
