创维29T91AA彩电（5P36机芯）二次不开机故障检修（图）

摘要：

接修一台创维29T91AA属5P36机芯，故障为二次不开机，指示灯亮，故障时测主电源140V，70V、17V、12V、5V输出均正常且进入主芯片的3.3V供电也正常，开始以为是面板按键漏电导致，去掉按键板也同样不开机

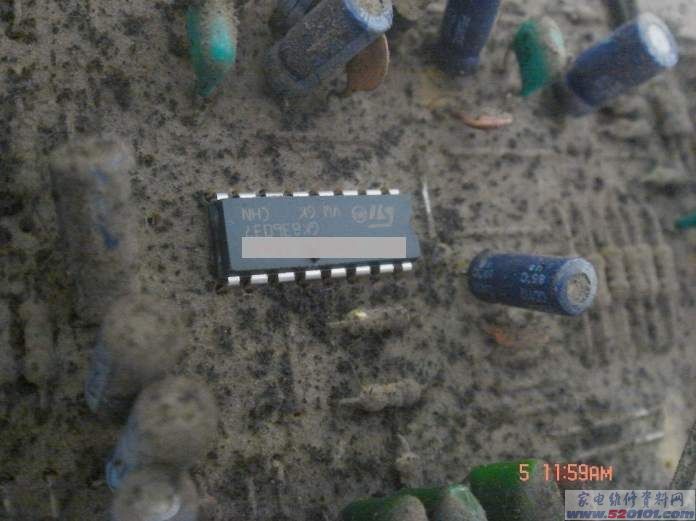

接修一台创维29T91AA属5P36机芯，故障为二次不开机，指示灯亮，故障时测主电源140V，70V、17V、12V、5V输出均正常且进入主芯片的3.3V供电也正常，开始以为是面板按键漏电导致，去掉按键板也同样不开机，所以又把问题放在的单片机及外围，参照电路图纸对单片机进行了工作电压检查，5V，3.3V均正常，只有39脚，14脚，的输入电压为6V，正常为8V，电压偏离较高，于是展开对8V形成电路进行检查，8V的形成很简单，主电源输出12V后经IC202（7808）一步形成，且输入电压为正常12V，而输出端才输出6V，可见不是因为7808自身引起就是8V的负载有短路或漏电的原件，此是用手摸7808电压的限流电阻发烫，这也足以证明我的判断，原打算断开各个8V负载来排查是那路引起了，但一想，如果存在短路，固然要发热。于是通电，参考电路图，对电路的负载端所挂元件进行“切脉”通电不到1分钟，集成电路IC402表面有明显的温升，型号为4052，这个IC工作一天也不应该发热啊，将其取下，再测8V电压已经正常。换上新的4052开机，几秒钟后，光栅出现，老化试机，多次开机，问题不在出现，故障排除。由此例故障再一次证明了检修时对电压的测量是维修必须要走的一步，再根据电压情况进行分析，顺藤摸瓜，故障不难排除。
