场块损坏引起水平枕形失真

   场块损坏通常只会引起水平一条亮线或无光栅故障，而对于新型的场块则可能会引起水平枕形失真，请看实例。
    一台创维25NF8800(5T10机芯)彩电，出现水平枕形失真现象。

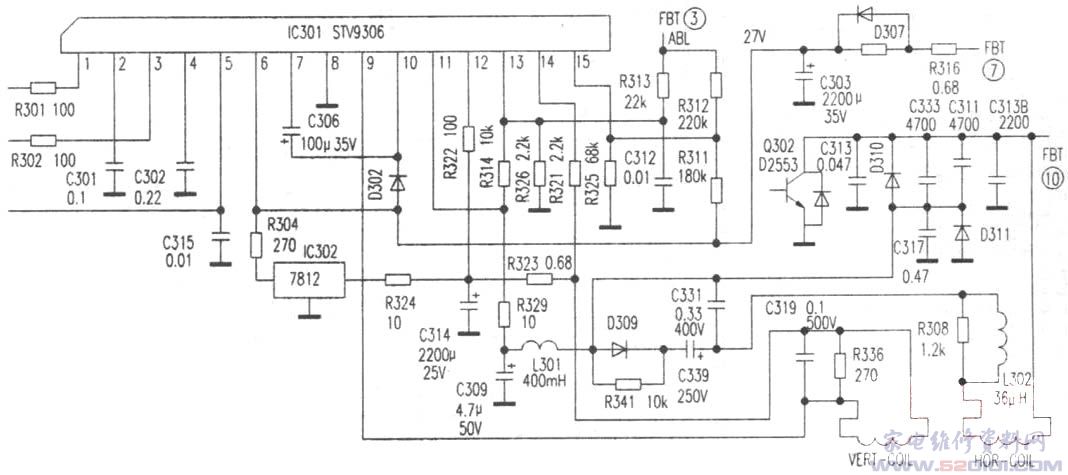

    测枕校电感L301两端对地直流电压为0V，对地直流电阻值仅为10Ω左右，显然不正常。检测阻尼管D311及C317、C309(见附图)，无漏电短路现象，怀疑场块(STV9306)11脚对地短路。焊下场块测量11脚对⑧脚地端确实短路．说明场块损坏。更换场块后故障排除。

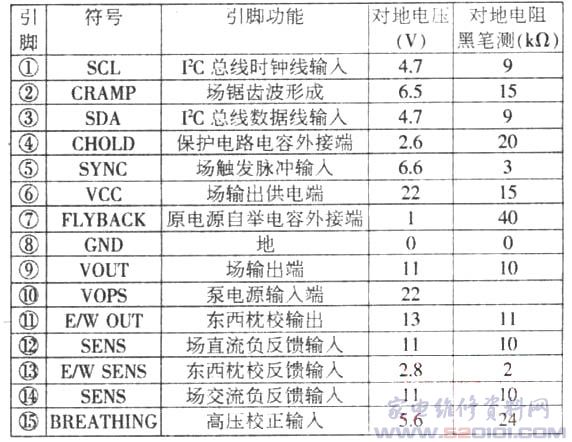

    STV0306应用在新型大屏幕彩电中，是受I2C总线控制的场输出集成电路，内部还集成了图像几何失真校正电路，使得枕校电路变得非常简单。11脚是东西枕校输出端，对地短路后没有场频抛物波输出，所以产生水平枕形失真故障。STV9306各脚功能与实测数据见表。
