检修一台创维数码8000V-2108型彩电，其故障现象是场幅压缩、场绂性基本正常，图像上部压缩有0．5cm的黑边．下部则有1．5cm的黑边。此外，用户调整菜单变成了英文，且此菜单中未见中／英文转换选项，见表1。
该机CPU使用LC863320A-5M7，小信号处理电路为LA76810A，场输出块为LA7840。分析场幅压缩的原因可能是存储器中场幅数据发生了变化，或场输出电路出了故障。
考虑到用户菜单已变为英文(估计原为中文)，而用户菜单中又没有中／英文菜单转换选项，这说明用户“菜单”中／英文转换是由总线设定的。笔者由此推断场压缩故障系总线数据错乱之所为，因为总线故障通常会引起多项总线数据改变。

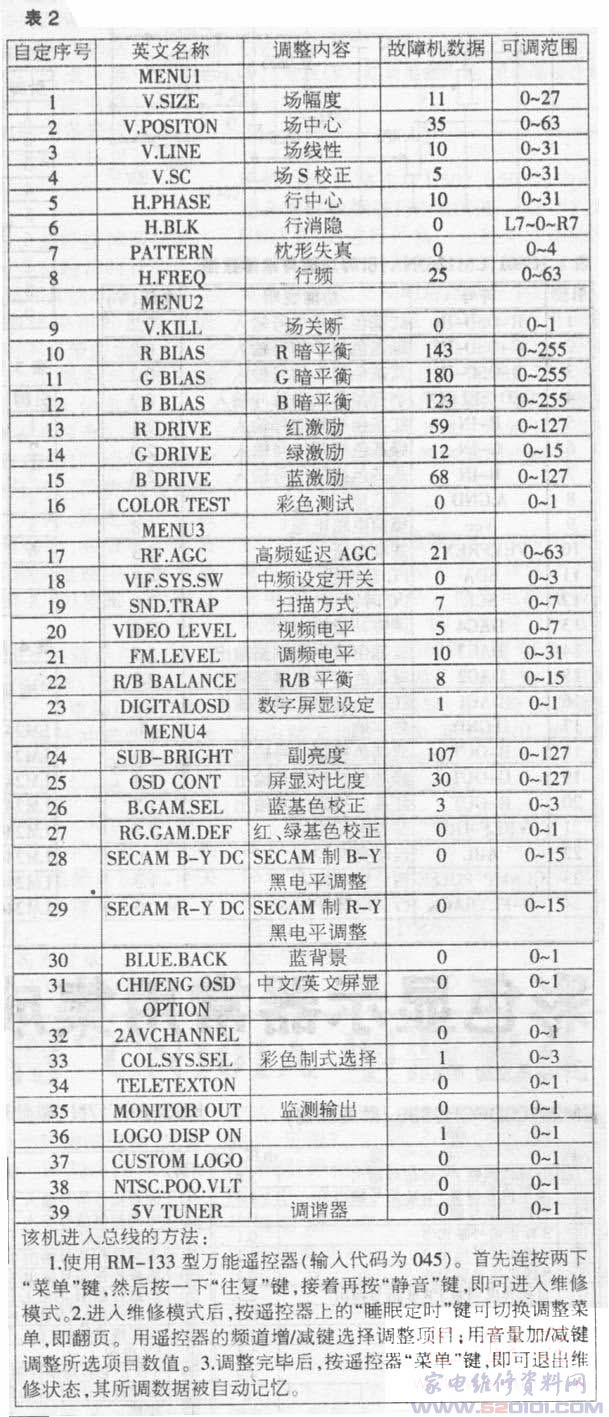

虽说故障原因已初步确定，但笔者却苦于无相关维修资料，加之随机遥控器已丢失，客户配置的是RM-133型万能迢控器，无法进入总线模式。经无数次模拟组合试验，终于得知进入该机总线的方法及数据，见表2。
首先，从表2中找到场幅(V．SIZE)调整选项(自定序号为“1”)，将其参数值由11改写为20，场幅与场中心都恢复正常。然后，从表2中找到中文／英文屏显(CHI／ENG OSD)选项(自定序号为“31”)，将此参数值由0改写为1。退出维修模式后，再按“菜单”键，但仍无法将用户菜单转换成中文。
感受：这次检修虽然未获全胜，但让我体会到总线资料的重要性。只要使用万能遥控器的方法得当也可以进入总线维修模式。下面是对该机的检修实例。
【例1】每次冷机开机，上半部的图像被拉伸，下半部图像压缩呈9cm左右的黑屏，屏幕中上部2／3处有折叠的亮线。随着开机时间的延长，下半部压缩的圈像缓慢向下延伸扩展，约2分钟左右后扩展至底部仅余20m左右的黑边，与此同时，中上部折叠的亮线隐去，而上半部扫描线拉稀依旧。
根据故障表现，笔者判定场输出电路有故障。因为若是总线数据出错，场幅压缩及线性不良故障不会随开机时间变化而改变，更不会出现刚开机时下部光栅严重压缩是9cm的黑屏现象。
参阅附图检测IC301(LA7840)各引脚电压(见表3)，IC301②脚场输出中点电压稍偏高，似乎是直流负反馈电路出了问题．如果是这样．必将引起IC301⑤脚以及IC201 23脚电压异常。而IC301⑤脚电压与④脚(差分放大器的同相输入端被R303、R330分压固定为直流放大的参考电位)电压等同，可视为正常。IC301②脚电压(即场输出中点电压)稍微偏高反而说明场逆程供电是正常的，因为场输出中点电压稍微偏高正是受到场逆程电源的影响，这种影响因机而异，也与测量仪表有关。
由此分析，笔者改变思路，从故障表现与开机时间有关分析，说明故障元件与温度有关，而电容变质的可能性最大，尤其是交流负反馈电容C323，其次是场输出电容C326及IC201 24脚外接的两只锯齿波形成电容C214、C215。笔者决定采用“冷机加热法”检查，具体方法是：断电待机内温度降低后，再用电烙铁对上述可疑电容顶部加热。当对场输出电容C326(实用2200uF／25V)加热后开机，即发现场幅底部仅有1．5cm的黑边，显然是该电容变质。拆下C326用SC12B型数字表2200uF电容挡测得该电容容量已不足100uF且不稳定，怀疑此电容在冷态时存在轻微的漏电现象。笔者依据图标值换上1000uF／25V电容后试机，一切正常。改用470uF／25V电容试之，发现屏幕底部出现了0．7cm左右的黑边，上部光栅基本正常。此试验得知，C326选取1000uF其容量余最不大，难怪厂家将此电容改为2200uF／25V。鉴于此，笔者用2200uF／35V的电容代之。
小结：若开机后使用加热法，由于故障变化速度较快，有可能加热时场幅已趋于基本正常，容易引起误判，这就是笔者采用冷机加热法的原因。
场输出电容失容后，不仅导致场幅不足，而且影响场线性，特别是对下线性的影响尤为突出；如果存在轻微的漏电，屏幕上部、下部可能会出现卷边以及中上部出现折叠的光栅，甚至会令光栅垂直位置偏离。尽管如此，它却对场输出电路相关，工作点的直流电压影响不大，这点不容忽视。
【例2】开机有正常的圈像和伴音，但换台即呈黑屏，伴音依然正常。关机后再开机，图像再现，伴音仍旧，再换台，重复上述演变。
最初笔者对此“疑症”颇感奇怪，甚至感到棘手。而后的操作却令笔者眼前一亮，即开机后先不换台，而是调整音量大小，这才发现音量大小改变正常，但屏幕上无与之对应的字符显示，也不呈黑屏。于是，笔者紧抓住无屏显字符这一蛛丝马迹，联想到用于字符定位的行、场脉冲信号，这两种信号之一丢失都将造成无字符显示。然而，对于新型总线彩电来说，有可能会令CPU工作失常，从而出现控制失效或黑屏或遥控器只能操作一次(通常表现可遥控开机，此后遥控无效)以及“死机”等干奇百怪的故障表现。于是笔者直接检查CPU(LC863320A-5M7)20、21脚(场脉冲、行脉冲输入端)的直流／峰值电压，20脚为4．9V／0Vp-p，21脚为4．1V／4．3Vp-p，显然是20脚的场脉冲中断。于是利用“峰值检波探头”继续顺藤摸瓜往前排查，测得C315左端无峰压，而右端却有较高的峰值电压，确定C315失效。更换此电容后试机，故障排除。修复后复测20脚直流电压为4．16V，峰压为4．13Vp-p。
【例3】用遥控器操作无效，但用面板按键操作一切正常。
经反复检查遥控器确认正常，发现将遥控器紧贴面板接收头操作，机子反应正常。由此可见，本机故障遥控无效是假，接收距离极短才是真。这种故障，笔者曾检修过不少，都是由于+300V端滤波电容失效，致使开关电源干扰脉冲影响到CPU对遥控指令的识别与接收，更换+300V端滤波电容即可。而此例将其更换后无效，最后更换超小型塑封一体化接收头后，故障排除。
提示：开机后测得故障机接收头输出端电压为4．9V，用正常遥控器贴近接收头操作此电压有0．5V左右的下降且波动，将遥控器稍微拉开一段距离操作，监测到接收头输出端电压为4．9V不变，因此判定接收头不良。
