创维168P-P55TTK-15电源板维修过程

摘要：

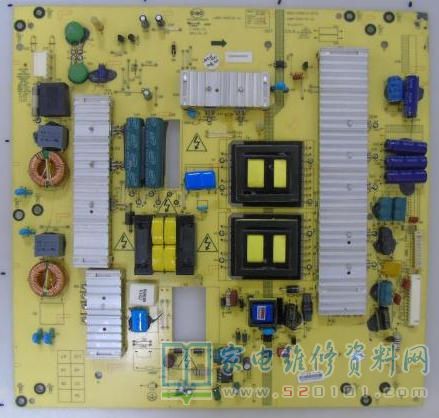

最后收到一块创维168P-55TTK-15电源板，这款板子型号是创维液晶电视上的型号可能是47E-92RD，网上没有找到该图纸。但168P-55TTK-00基本可以用，绝大部分与该板一样。故障情况是：5v，30

      最后收到一块创维168P-55TTK-15电源板，这款板子型号是创维液晶电视上的型号可能是47E-92RD，网上没有找到该图纸。但 168P-55TTK-00基本可以用，绝大部分与该板一样。故障情况是：5v，300v正常，通过2k电阻加开机电压，U1，U3芯片供电VCC15v，pfc端无380v ，无12v，24v输出。
       分析判断：以上可以判断PFC没有工作。重点查U1 SSC2001相关 电路，查其4脚，6脚是两个电压比较输入脚，测4 脚为2.65v，而6脚却为5.9V。根据经验，这两个的电压应该相近。查6脚电压经过Q617A进入（图纸标号却为Q617A），根据R33,R34，R36及R35电阻阻值计算电压应为2.7v左右，现在却为近6v，明显有问题。断开电路测量这4个电阻，阻值正常。判定U1或Q617b有问题。

      处理方法：SSC2001手里无配件，先从Q617下手，根据图纸判定其为场效应管，亦无货，但其工作时应该为导通状态，直接弃之，短接1，2脚，输出正常。
