一台创维32K03HR型液晶彩电，上电后绿色指示灯点亮，按“开机”键无反应。上电，测得电源板( 型号:5800-P32TQF-0030 (168P-P32TQF-00))上插座CN2中的STBY5V及24V、12V电压均正常。亮度调节(ADJ)电压为5V，背光开1关控制端电压为0V，看来是主板没有送出开机信号。

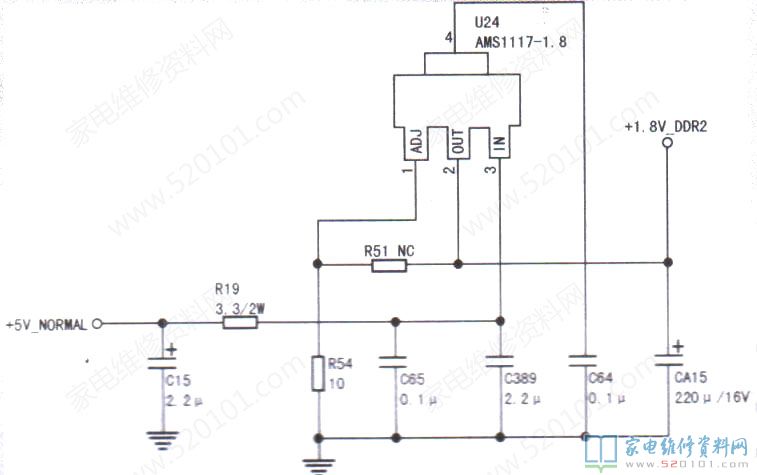

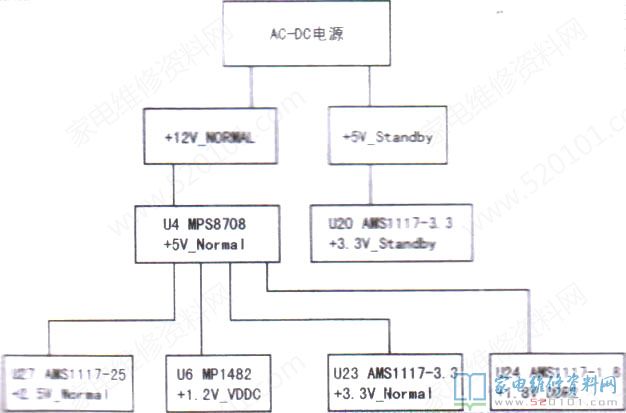

参照该机的供电系统(如图1所示)，测量主板上的各组供电，发现U24(AMS1117-1.8)输出电压仅为1.1V，明显异常。该稳压电路如图2所示，测得U24③脚输入的5V正常，怀疑U24损坏。将U24换新后故障排除。
