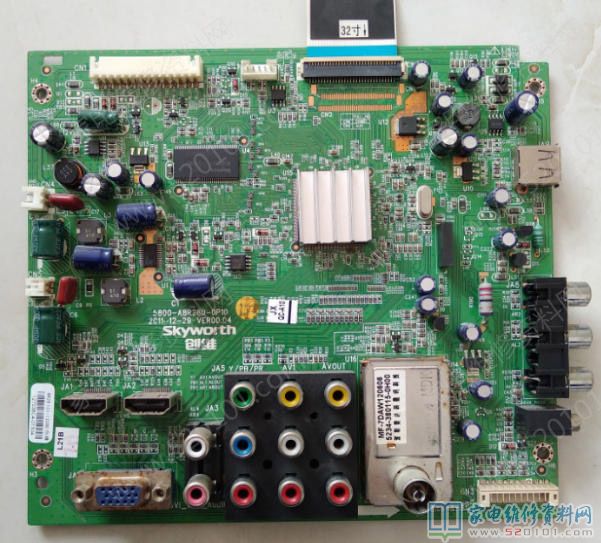

一台创维32E55HE型液晶电视，上电后按压“开/关”键,面板上的红绿灯交替闪烁,不开机,偶尔能正常开机,但工作约10min后自动关机,这时所有按键失灵。拆机检查，此机电源板型号是1680-P32ELU-20,主板型号是5800-A8R280-P10。通电,测量电源输出的5V、12V、24V电压,发现12V电压为11.29V,偏低。拔下主板供电插头,在PS-ON端外加高电平，上电,测得12V电压为12。3V,看来主板有问题。测主板上各DC-DC电路输出电压，发现U13(LD1117-ADJ )输出电压在1.4V~1.9V之间波动,但输入端电压为稳定的5V。断电后测量U13①脚外接的R193(7592)。R194(822)均正常,怀疑U13性能不良。U13是一只输出电压可调的三端低压差稳压器，因手头无此型号稳压管,于是在废板拆得-只输出1.8V 的LD1117-1。8型稳压器换上，拆掉R193。R194，并将LD1117-1.8①脚接地。开机,测得U13输出电压为稳定的1.78V，此时开关电源输出的12V电压为11.88V;二次开机,背光亮，按键功能正常。
接上信号源,发现图像亮度暗,且左右侧亮度不均匀，难道灯条或是背光电路还有问题?在前面的检修中,笔者曾用灯条测试仪检测过灯条,发光正常,看来背光电路有问题。该机电源板及信号板上无背光电路,仔细检查灯条插头的连线,不仅有供电线，还有BL-ON和BL-PWM信号线,说明背光电路安装在屏组件内。拆开液晶屏后,在反光纸下面左右两侧各安装有一块灯条驱动板,每块板上各有一只电阻严重烧焦。更换这两只电阻后试机，背光正常;装好液晶屏试机,故障排除。
编者按:根据本文所述,该机不开机的故障原因应是低压差稳压块U13性能不良,这实为该型彩电的一个通病，本刊也刊过多篇此故障的检修文章，其正确的处理方法是换用1117-ADJ型稳压块,以保证其输出电压正确。本文后面所述“背光电路上电阻烧焦”应是人为所致,具体原因可能是笔者误将背光电路的供电线作为灯条供电线，外接灯条检测仪，导致背光电路。上的电阻过压损坏。如此操作,未造成背光电路元件大面积损坏实属侥幸,望各位引以为鉴。
