创维50V5液晶电视黑屏的故障维修

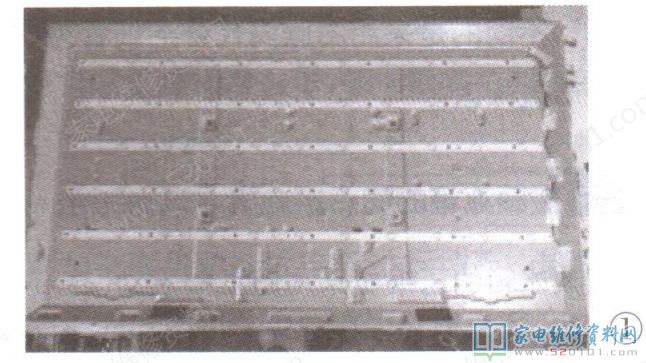

       一台创维50V5型液晶彩电，开机后黑屏，伴音正常；用手电筒照射液晶屏，可看见暗淡图像，根据故障现象分析，判断背光驱动电路或者LED灯条异常。拆机检查，发现该机采用电源背光二合一板，背光输出插座P1中有3根LED+线，3根LED-线，说明屏内有3组LED灯条。上电试机，测得LED+端电压在开机瞬间约为88V，随后迅速下降。外接点灯器检测，一组灯条不亮，看来故障系灯条损坏所致。小心翼翼地拆开液晶屏，发现屏内有6根灯条，每根灯条上有11只灯珠，如图1所示;两根灯条串联成1组，共3组灯条。逐一检测，发现一根灯条上的一只灯珠损坏。为保证维修质量，将6根灯条全部换新，装机实验，故障排除。此时测得LED+端电压约为70.1V，LED-端电压在1.8V〜6V之间波动。为延长灯条使用寿命，打开菜单，将“背光亮度”值由原来的“100”改为“75”。
