创维42E350E液晶电视电源板烧R115电阻的通病故障维修

摘要：

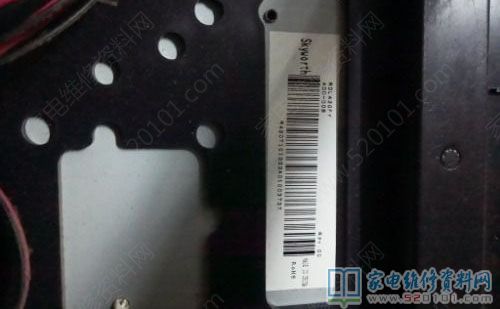

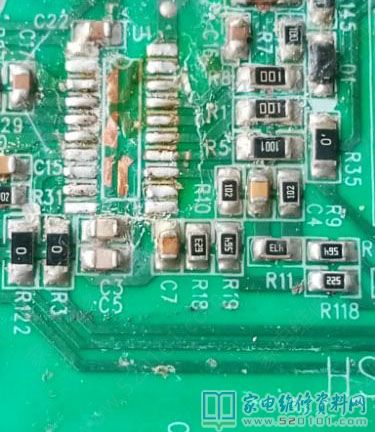

接修一台创维42E350E液晶电视，故障表现为不开机，拆机发现电源板无12V和24V输出，判断电源故障。常规检查后发现无击穿和无短路元件，但目测发现此板R115电阻中间碳化微焦。拆下Rx10K档测已开路，身份为

       接修一台创维42E350E液晶电视，故障表现为不开机，拆机发现电源板无12V和24V输出，判断电源故障。常规检查后发现无击穿和无短路元件，但目测发现此板R115电阻中间碳化微焦。拆下Rx10K档测已开路，身份为棕黑x金黑五环0.5w功率电阻，第三环x 因焦化分辨不清，看似第三环像橙，单凭色环识别应为拾点几欧阻值才对。

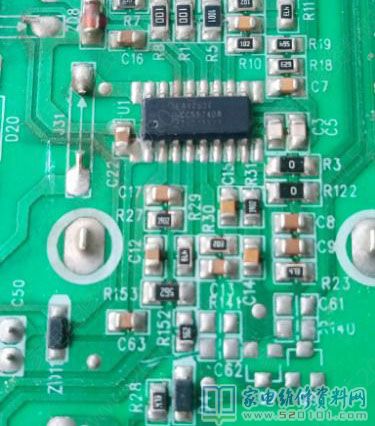

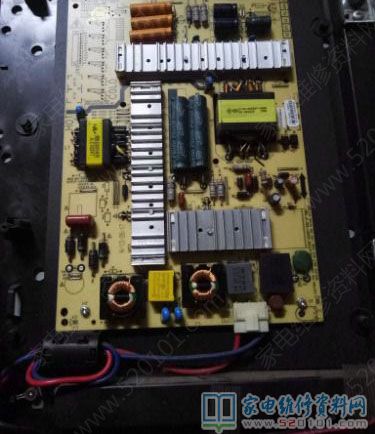

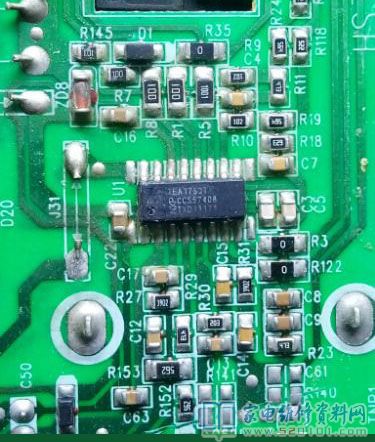

       该机电源板号5800-P47ELL-0030，创维8M07机芯，电源芯片为TEA1753T，网上寻找引入到本论坛有同行介绍R115是10K，芯片为TEA1755T的帖子，这倒好，到底是10K还是十点几欧呢，没经验又无准确图纸，犯难伤脑呀。网上大家对这个电阻人云亦云，有说10K的，有说十点几欧的，为了放心，亲自来验证下：把烧坏电阻从中间一分为二，再用表分别测这两截有阻值的地方，结果此开路电阻得到了2个阻值分别为2K左右和4K左右，此时心明如镜，拨云见日，更换10K和TEA1753T修复。ZD8实测为5.6V，D1丝印看不清应该可能是4148开关二极管丝印T4吧，TEA1753T其1脚正常工作时电压为22V左右。
