创维55X5液晶电视液晶屏飞线的过程（图）

摘要：

一台创维55X5液晶电视，故障为花屏，此机器采用的屏型号是华星光电的屏，逻辑板在左边板上（ST5461B05-2-XC-2），只有右边有4个Y轴模块，Y轴模块是NT61312H-C6518A，这台机年前送压

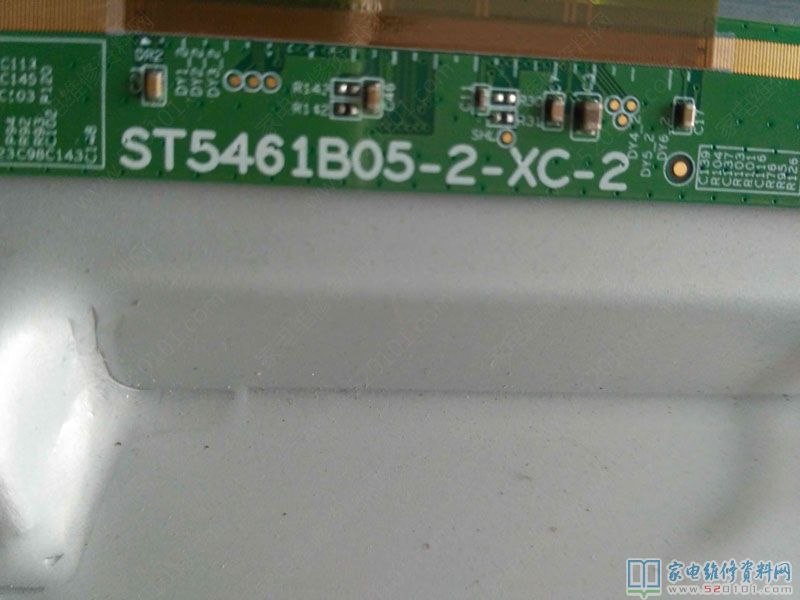

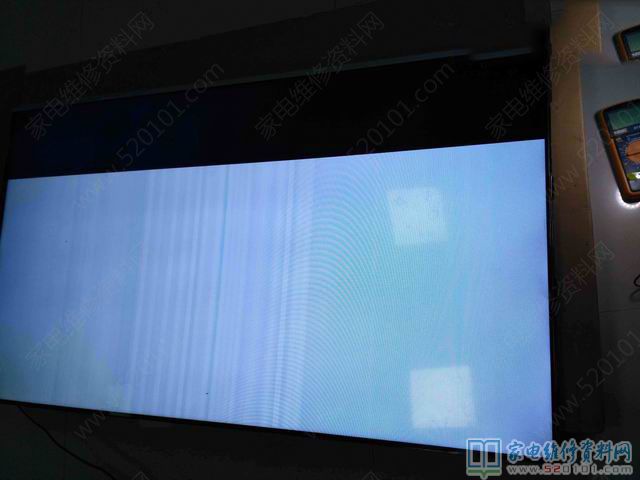

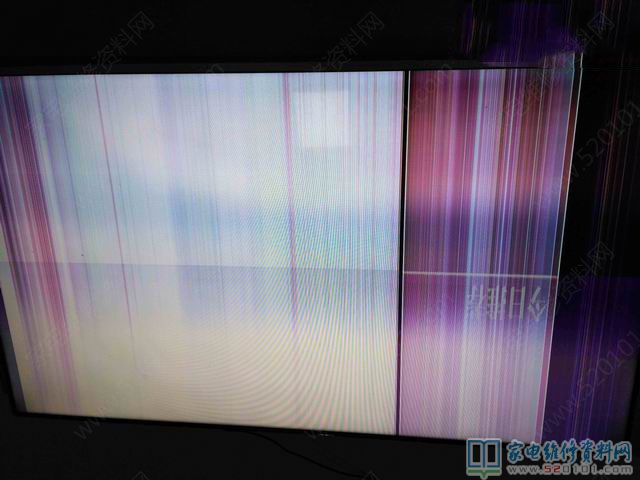

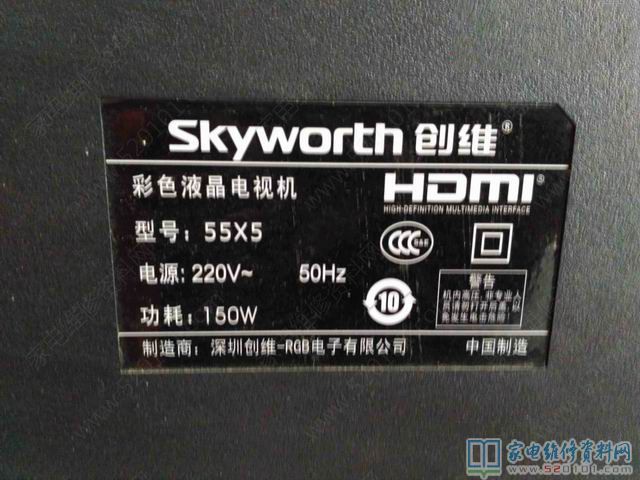

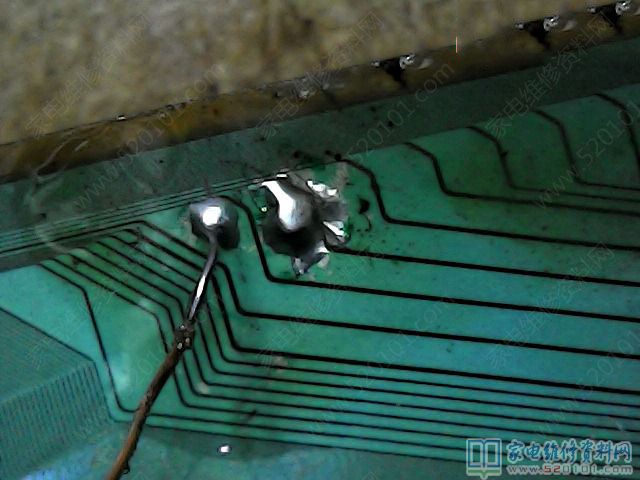

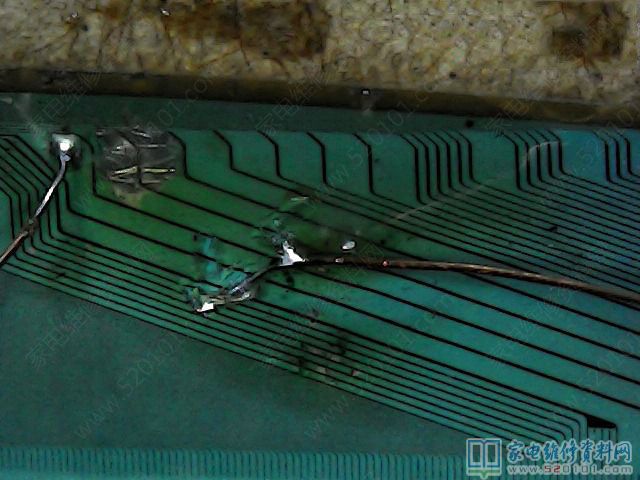

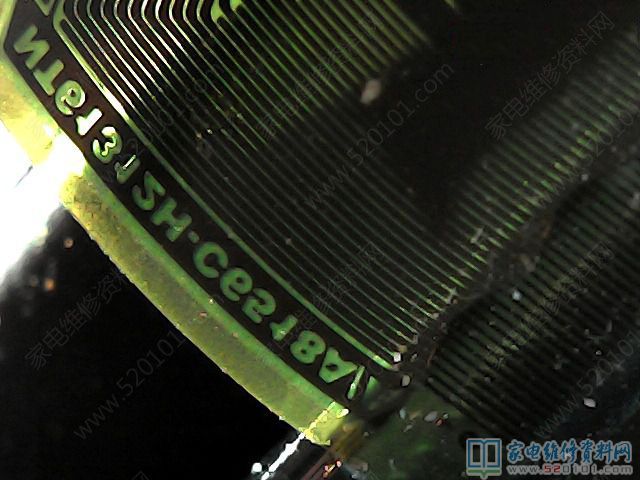

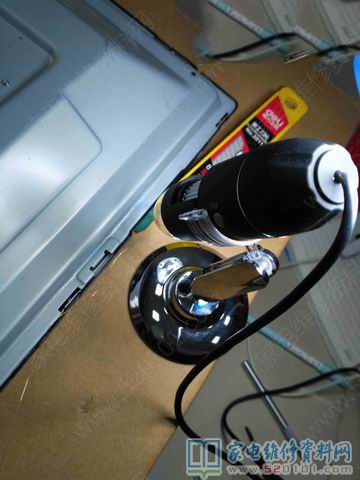

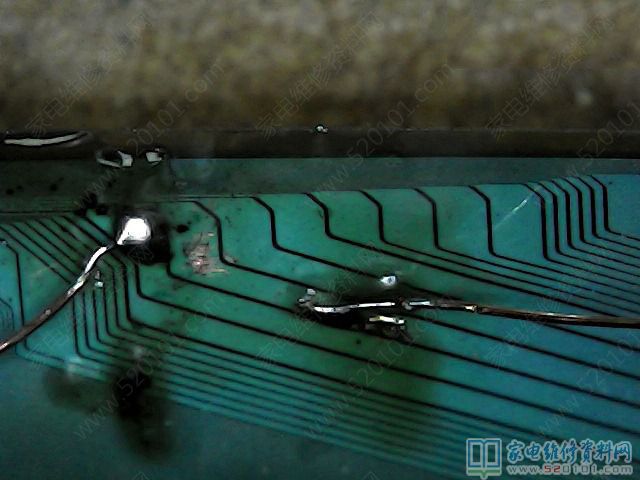

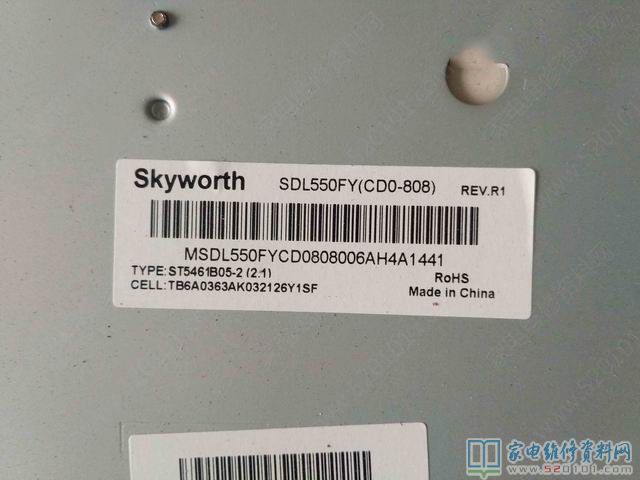

     一台创维55X5液晶电视，故障为花屏，此机器采用的屏型号是华星光电的屏，逻辑板在左边板上（ST5461B05-2-XC-2），只有右边有4个Y轴模块，Y轴模块是NT61312H-C6518A，这台机年前送压屏那边修过的，用了个把月又出问题了，拆屏后，发现下两个边耳人家已经飞了线的，是VGH点, 再测上边两个边耳VGH点也没电压，还有VGL点只最下那个有-6V，没办法，再飞线，可是共7个点都飞完了，还不行，准备弃修了。发些图片给同行参考一下。
