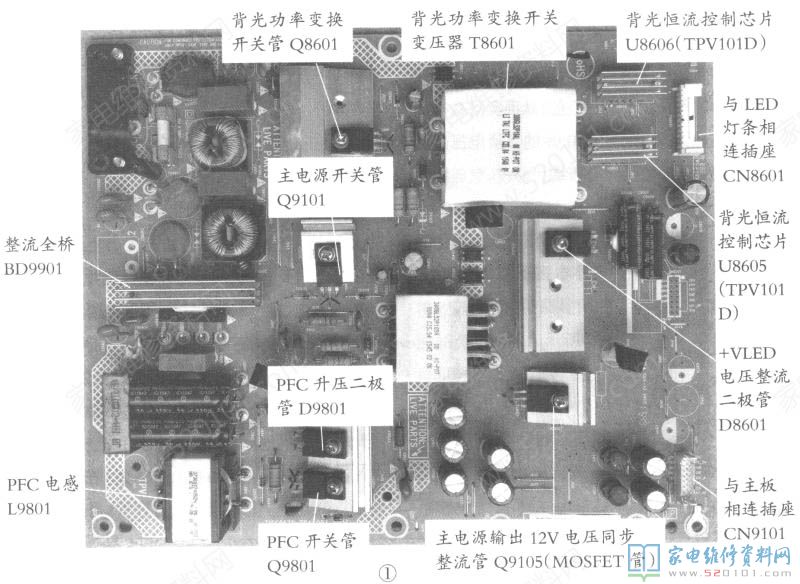

创维715G6679-P04-003-002s型电源背光二合一板主要用于46-55英寸LED液晶彩电中，代表机型有乐华LED48A1、LED55E2及创维50V5、5OM5.5OK2等。该板主要由交流输入及EMI滤波电路、PFC（功率因数校正）电路、主电源电路（输出+12V电压）和LED背光驱动电路组成，如图1所示。
一、交流输入及EMI电路

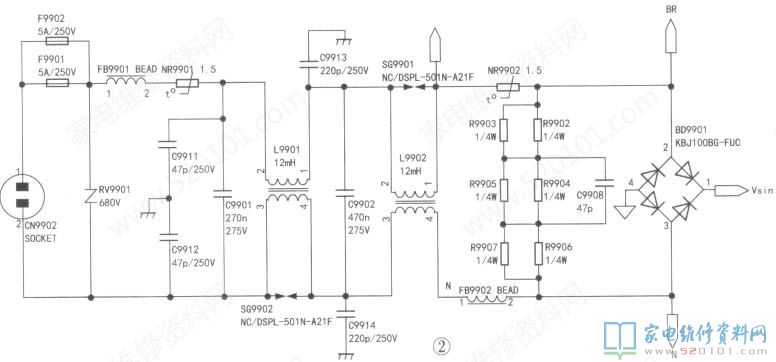

该电路主要由电压过高限制、防浪涌冲击、进线抗干扰及整流电路组成，如图2所示。
当从插座CN9902输入的交流电压过高时（如有雷电进入），流过压敏电阻RV9901的漏电电流因过压而大增，这时保险F9901、F9902过流熔断，从而避免后级电路过压损坏。L9901.L99O2及外围元件组成两级共模滤波网络，亦称进线抗干扰滤波电路，其作用是淀除通过电网窜入或开关电源产生的共模干扰信号。L9901和L9902是共模线圈，由绕在同一磁环上的匝数相同、绕向相反的两组线圈构成。C9901、C9902常称为X电容，C991LC99里容9914常称为Y电容（又称安全电容）0X电容、Y电容及共模电感的漏感组成不平衡滤波网络，滤除电网或开关电源中的差模干扰信号。
电阻R9902~R9907组成放电网络，在断电后迅速泄放X、Y电容中残存的电荷，确保安全。当接通电源开关后，AC22OV电压通过进线抗干扰电路，负温度系数热敏电阻NR9901、NK9902后，加到全桥BD9901的输入端上，BD9901整流输出脉动直流电压Vsin（待机时实测值约为317V，二次开机后实测值约为303V）。冷机时，由于NK990UNR9902的阻值较大，BD9901的输入电流受到限制，从而有效地降低开机冲击电流。开机后，NR9901、NR99U2的阻值会随温度的上升而迅速戒小，最后接近0。，这时NR9901sNR9902消耗的电能极小，可忽略不计。
二、PFC电路

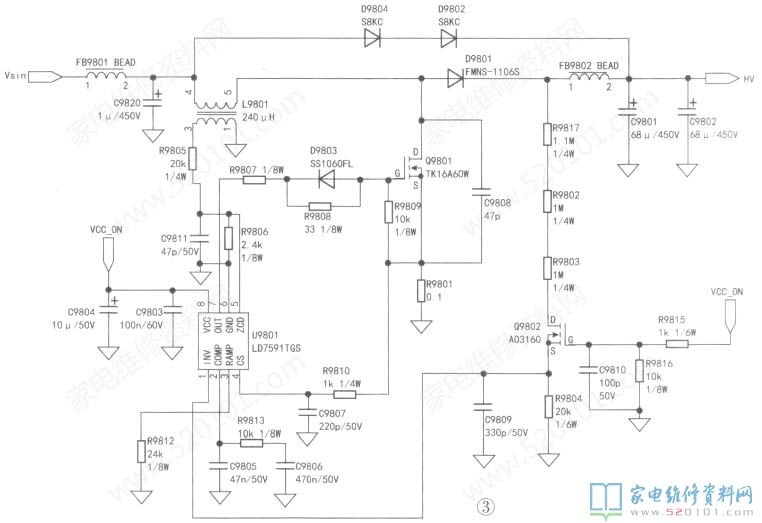

该板采用通嘉公司生产的电压模式PFC控制器LD7591TGS（U9801），如图3所示。
U9801内置参考电压发生器、锯齿波发生器、前沿消隐、误差放大、驱动输出等电路，具有过压、欠压、过流保护等功能。

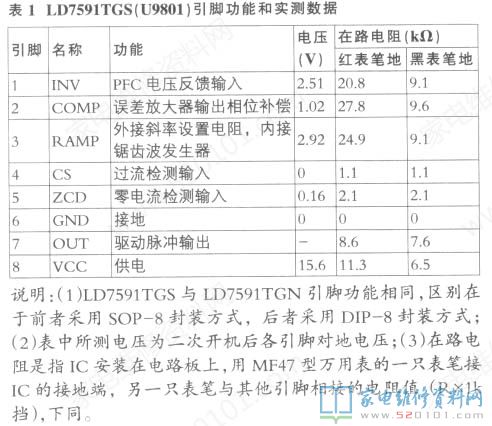

该IC在PFC电路轻载时，工作于间歇模式，其引脚功能与实测数据见表1。
1.启动控制
二次开机后，开/待机控制电路输出VCC.ON电压（实测值约为15.6V）送给U9801⑧脚，U9801得电工作，从⑦脚输出PWM脉冲，Q9801工作于开关状态。当Q9801导通时，Vsin电压（实测值约为303V）-*电感L9801-K）9801的D、S极-电阻R9801T地，形成电流回路，L9801储能；当Q9801截止时，流过L9801的电流大幅减小，L9801中的感应电动势极性反转，产生左-右+的感应电压，与输入的Vsin电压叠加，经二极管D9801整流、电容C9801、9802滤波，得到约+386V的HV电压（待机时实测值约为316V），为主电源电路和背光驱动电路供电。
2.稳压控制
二次开机后，场效应管Q98021丝印号：SI）饱和导通，R9817、R9802〜R9804对HV电压进行取样，其取样电压送给U9801①脚。若HV电压下降，则U9801①脚电压下降，在IC内部误差放大器、PWM等电路的控制下，⑦脚输出的脉冲占空比增加，即Q9801在一个周期内的导通时间增长，L9801中的储能增加，HV电压升高，以达到稳压的目的。若HV电压升高，其稳压过程与上述相反。
U9801②脚外接由电阻R9813及电容C9805.C9806组成的RC网络，对①脚内接误差放大器的输出相位进行补偿，并有效地抑制其输出电压中的纹波干扰，避免后级PWM电路误动作。U9801③脚外接电阻K9812，用于设置Q9801在一个周期内的最大导通时间。此电阻的阻值不可随意更改。
3.过流保护
若流过Q98U1的电流增大，其S极对地所接电阻R9801的压降升高，即U9801④脚电压升高，当达到保护阈值时，U9801内部的过流保护电路动作，⑦脚停止输出驱动脉冲，Q9801截止。本文未结束，请继续阅读下一篇《创维715G6679-P04-003-002S电源背光二合一板电路原理分析（中）》
知识链接:PFC电路的作用PFC电路的作用主要有以下两个：一是控制PFC开关管的导通时间，让输入电流的变化与输入电压的变化同步，从而提高市电利用率（即提高功率因数）;二是对整流后的300V电压进行升压，以减小功率元件的工作电流，降低功率元件的温升，从而提高开关电源的输出功率和转换效率。
