创维42E61HR液晶电视（8M45机芯）多重故障的维修

摘要：

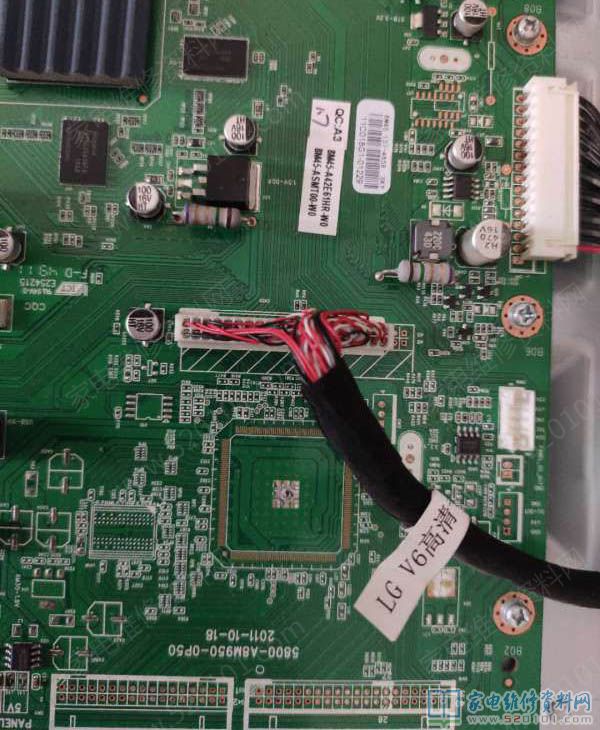

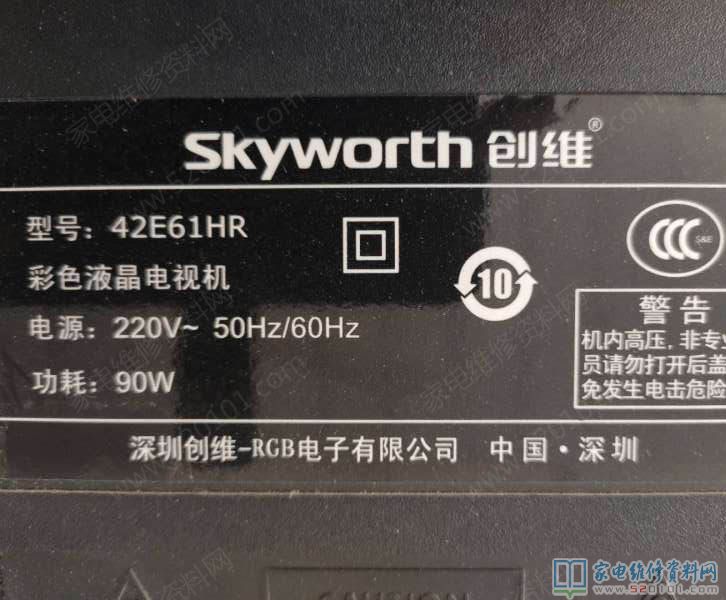

接修一台创维42E61HR液晶电视，客户拿来的时候故障表现为黑屏但有开机音乐声，拆机，此机器主板5800-A8M950-0P50 奇美屏SEL420V6-S00，但板上纸条标写8M45。首先查出是恒流驱动板输出仍

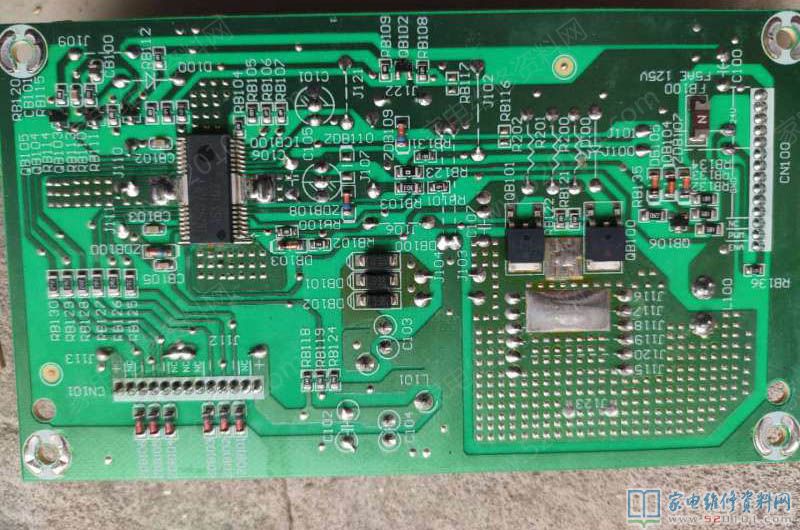

     接修一台创维42E61HR液晶电视，客户拿来的时候故障表现为黑屏但有开机音乐声，拆机，此机器主板5800-A8M950-0P50 奇美屏SEL420V6-S00，但板上纸条标写8M45。首先查出是恒流驱动板输出仍旧24V无升压。用示波器检测到BOOST芯片BD9393FP输出只有微弱杂波，怀疑BOOST芯片BD9393FP损坏。

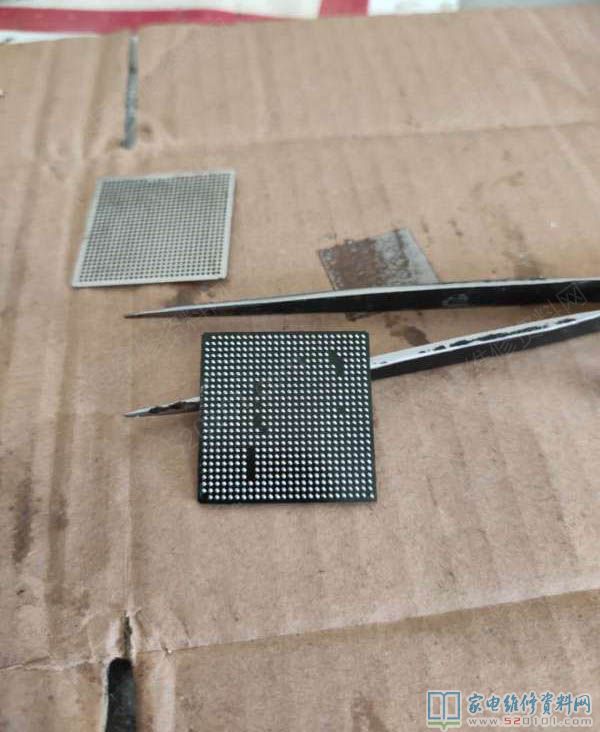

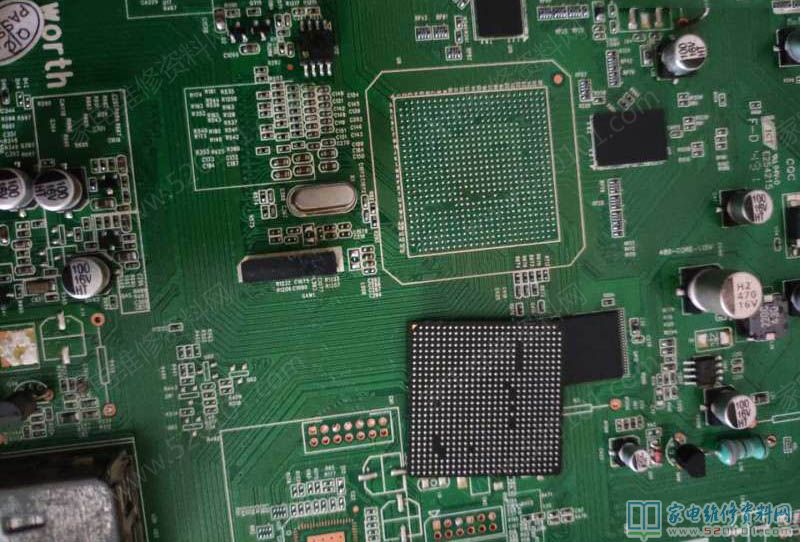

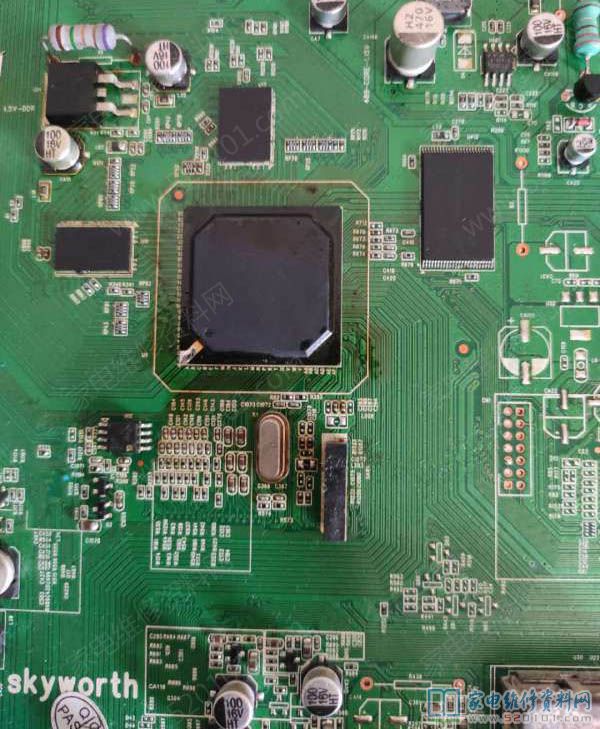

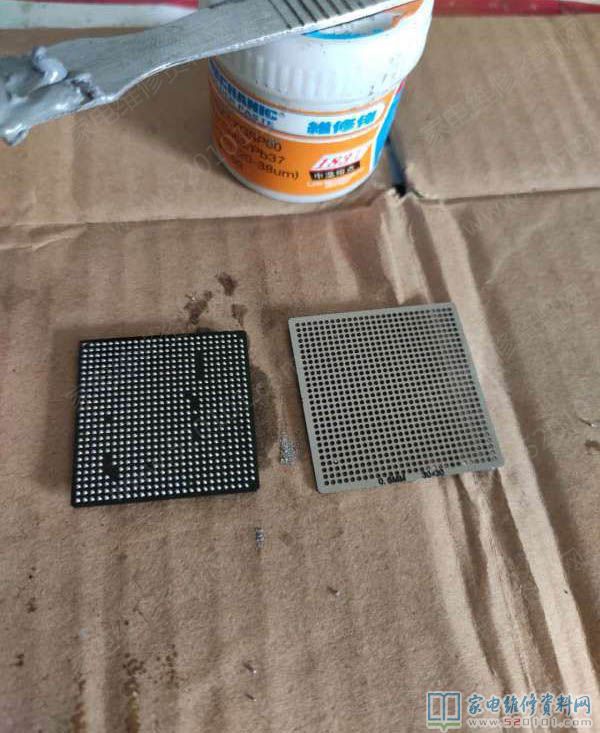

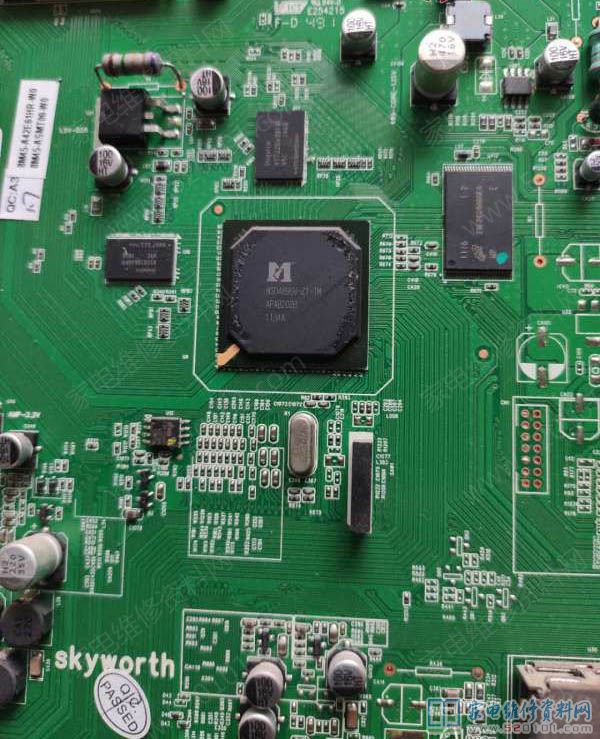

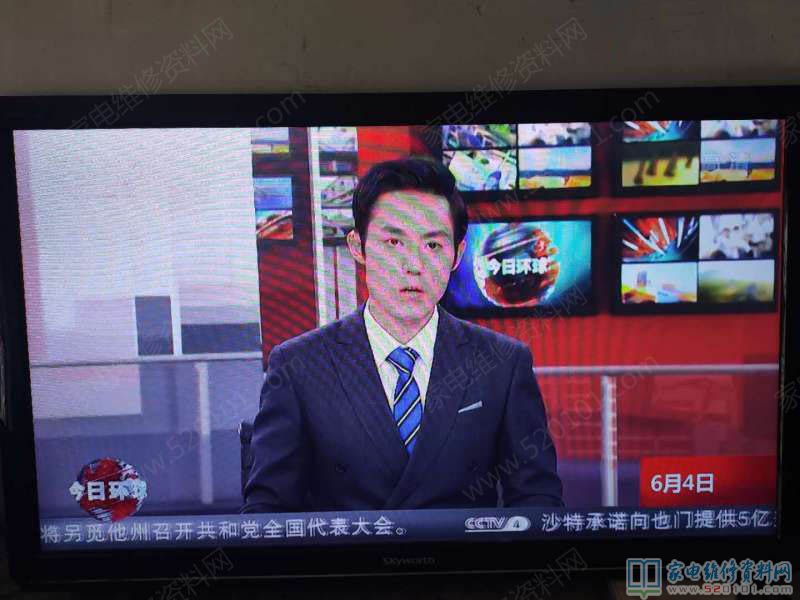

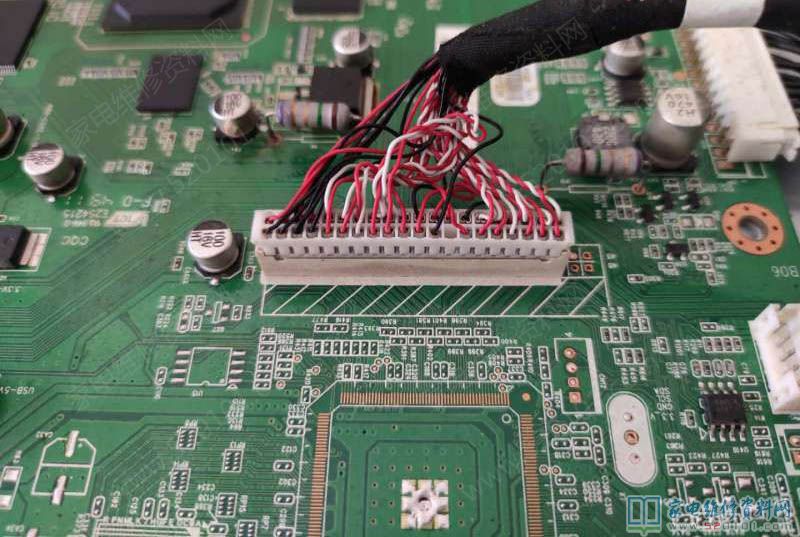

     更换之后再测芯片2脚有足够的方波输出，表测已升压到68.8V背光已点亮。试机发现图像轮廓处有花点点的干扰，按平常都是清洗屏线排除或LVDS电路上有缓冲电阻或电感变值引起，可是这台机器主芯片输出LVDS信号直接经PCB板再经LVDS排线到屏上了中途没有缓冲件，用表测量LVDS信号电压都在1.12V－1.35V之间，按惯例信号电压是没问题的，但是手摸主芯片散热器十分的烫手，于是怀疑BGA主芯片虚焊所致。有人说这机芯BGA长期热后虚焊机会大，于是拆下主芯片重新植锡球装上试机仍旧一样，这下真没有思路了，静下心来慢思索，难道是逻辑板或屏有问题？

      该机是逻辑板一体屏，用通用板V29点屏试机图像很正常，问题还是在lvds会传输电路上或BGA芯片上，拿出示波器当测量LVDS某一支路信号发现信号很弱且不稳，再顺LVDS仔细清洗PCB板发现有一细细的绿筋有黑色霉点，用纸刀慢慢刮开发现暗断非断，真凶终于找到！用细漆包线焊上图像正常了，到此一机多病完美修复。
