用RT9955代换5562A修复创维32LED360液晶电视不开机故障

摘要：

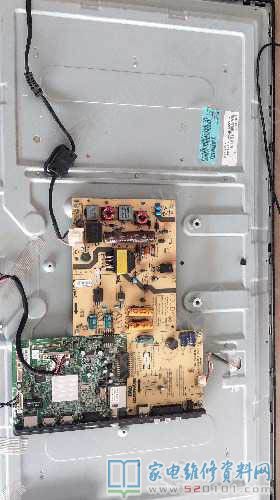

接修一台32LED360液晶电视，故障表现为是不开机，按开机指示灯灭不开机，直接拆机，测5V、12V、24V正常，按开机电压就掉了，明显是保护了，先断开背光板，还是一样保护，这个是电视背光可以单独拆掉的，拔掉屏

      接修一台32LED360液晶电视，故障表现为是不开机，按开机指示灯灭不开机，直接拆机，测5V、12V、24V正常，按开机电压就掉了，明显是保护了，先断开背光板，还是一样保护，这个是电视背光可以单独拆掉的，拔掉屏线电压正常了，应该是逻辑板有短路，然后用红表笔接地测个各电容，测到C213阻值偏小，旁边一堆电容都是一样，最后逻辑板保险接3v电流1A烧机，发现这个C213发烫，拆除就不短路了，以为是捡钱活。开机试机图像闪一下慢慢的变灰屏，看来逻辑板还有问题，主要是这逻辑板是和屏一起的。不能更换，只能修了。

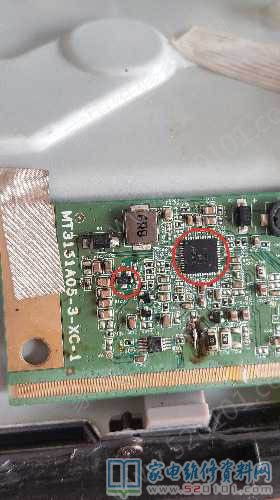

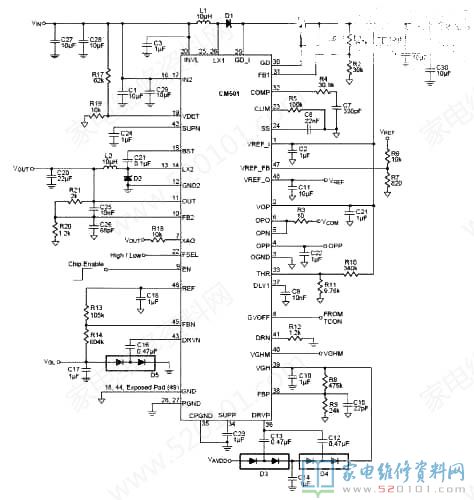

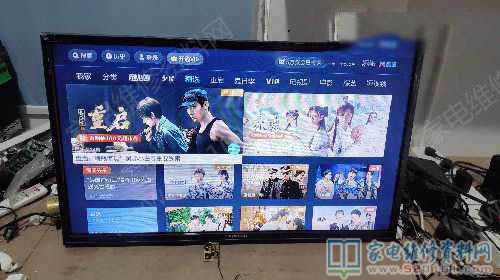

      测5562A个各电压测到VGH电压发现没有，就用刀断开VGH输出，还是没电压，最后找到一个拆机逻辑板上有一个RT9955脚位好像是一样的，上网找资料也找不到，但是看到5562和9955图纸是一样的，应该能用，不管了直接换上再说，开机图纸闪一下慢慢变白屏了，测VGH电压还是不出，现在真不知道怎么搞了，继续测电压测到短路电容旁边的Q1三级管电压不对三个脚都是11.5V，继续先换了再说。换上开机图纸正常，终于修好了，测VGH电压24V。一切正常，完美收工。

      说明不止CM501能代换5562，RT9955也能代换5562。
