创维26E61HR液晶电视不开机的故障维修

摘要：

接修一台创维26E61HR液晶电视，故障表现红灯亮开不了机，首先检查了一下电源板和主板上的各供电电压基本上都正常，什么12V、24V、3.3V、1.3V、2.5V、5V等，既然供电没有啥问题，估计是程序问题，马

      接修一台创维26E61HR液晶电视，故障表现红灯亮开不了机，首先检查了一下电源板和主板上的各供电电压基本上都正常，什么12V、24V、3.3V、1.3V、2.5V、5V等，既然供电没有啥问题，估计是程序问题，马上连接RT809F，可是连接不上，没有办法拆25Q32，拷程序进去，焊好上机，可以开机了，遥控，触摸，图像声音什么的都正常，可是关机后怎么也开不起来，一直亮红灯。怀疑是不是程序不配套，陆陆续续更换了好多程序，都是一样，开机后关机再次开机就开不起来了。后来又检查晶体，复位电路等，都一无所获。

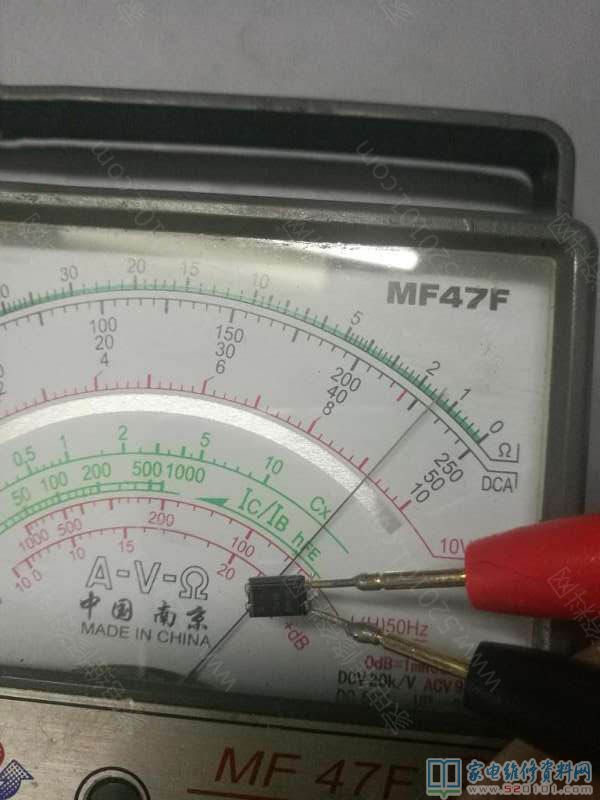

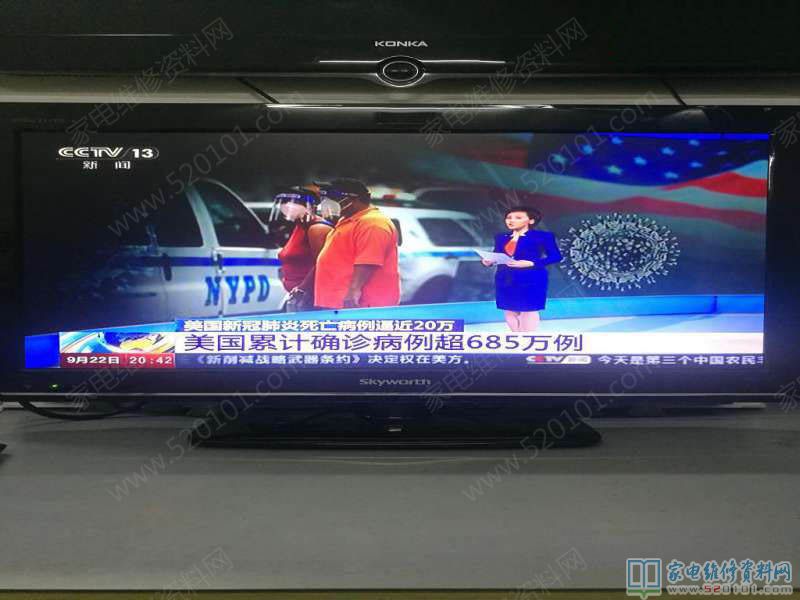

     2小时过去了，头疼不想再费心思了，还是上网搜搜看，发现有一例和我这个情况一模一样，但是最后换主板还是不行，这就奇怪了，按理说这种毛病肯定在主板，再次检测电源输出插座CN2上的各电压，这次有了惊人的发现，5V正常，ON/OFF端电压为0，但是其他几组却有12V和24V电压，不对呀，应该是有高电平才会有12V、24V电压输出呀，对照图纸一看就发现问题了，进一步检测VCC1（OB2263）有14V电压，Q5基极有15V电压，说明Q5已经导通，再往前检测Q3的基极，为0V。检测光耦12端没有控制电压，唯一的原因是Q3或者光耦U2坏，拆下光耦，34端击穿，换新后，开机一切都正常了。

     电视虽然已经修好，但是搞不懂为什么25Q32第一次拷程序进去就能够开机，关机后却不能够开机？我的分析是这样的，正常关机时各个电源的断电顺序也是有要求的，也就是关机时给CPU一个复位，然后写入有关的关机信息到存储器，当然正常开机时也是有时序要求的，不能够颠倒，像本次的故障就是12V不受控导致后面的低压供电1.3V、2.5V、3.3V、5V等时序不对，CPU内部无法复位，自然无法开机了。

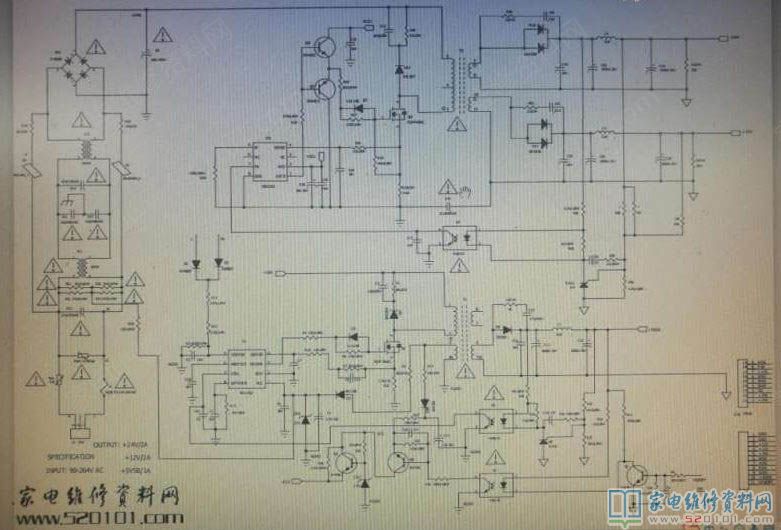

     附：创维26E61HR液晶电视（配屏REC260QH-u000）存储器数据、创维液晶168P-P24TWB-W1电源板电路原理图
