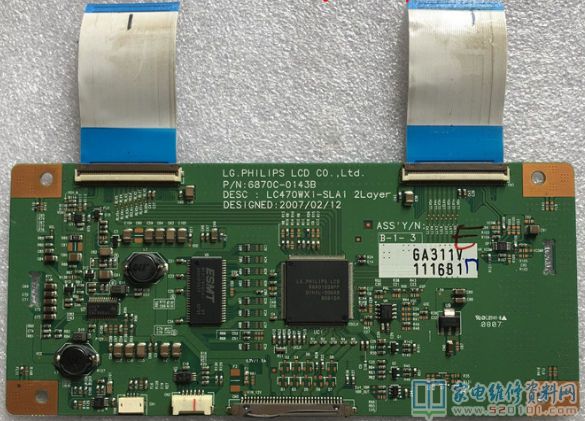

接修一台创维47L20HW液晶电视，故障表现为花屏，逻辑板是LG的测各个测试点VIN.12V VCC,3.3V VDD,15V VGH,25V VGH-M23V SOE,0.28V POL,1.7V GSC,2.1V GSP,0V GOE,0.75V VGL,-5.22V SSCLK,1.34V属于正常，怀疑屏参问题，测场频ODSEL为低电平，短开相应的限流电阻R48，从VCC3.3飞线到IC7脚使之高电屏，改变场频格式后故障排除，经考虑后这种情况可进总线调整这一项，解决问题的。（进总线方法是按音量减键，减到0，在音量字符消失前，输入0755即可进入工厂模式，选择CLEAR EEPROM项，安音量加，约2秒后屏幕左上角出现英文字符后，可恢复工厂模式，交流关机即可，调整SEL高电频改成低电平反之）
