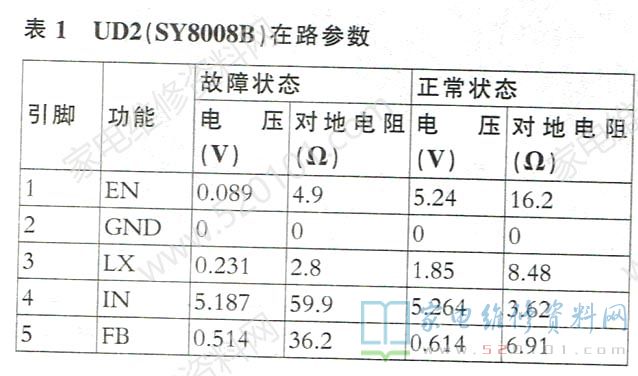

接修一台海尔LE32B3300W (TP.VST69D.PB83)型液晶彩电，上电后指示灯不亮，二次不开机。上电测得300V滤波电容EB1两端电压为310V，电源变压器次级输出的12V和40V(供背光)电压都正常，这说明开关电源正常。测试主板各路小信号电压，12V经过UD1形成的5VSB待机电压正常，但由UD2(SY8008B)变换输出的1.18V电压却为0.23V。断电，在路测试UD2的各脚对地电阻及电压数据见表1。很明显，UD2的①、③、④、⑤脚对地电阻过小，存在短路现象。断开UD2的③脚外接电感后，测试电感后端对地电阻正常，这说明UD2损坏，换新后故障排除。
提示:SY8008B是一款同步降压型DC-DC变换器，内部功率管开关频率高达1.5MHz，最大输出电流为1.2A，发 热极小，体积也很小;④脚输入电压为2.5V~5.5V，如果该电压过高，则会损坏IC。
