最近维修一台这个型号的机器，故障现象是“三无”。笔者觉得这个问题的探讨具有普遍意义，所以才写出来供朋友们参考。

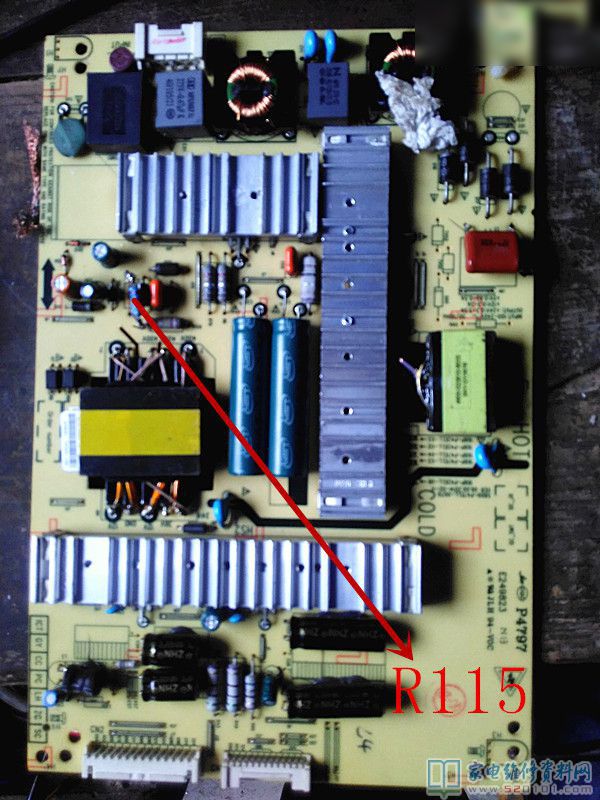

摘板检查，目测，只有R115下面的电路板微黄，拆下R115检测，开路了，色环显示阻值为10K（该电阻10K到100K都可以）。TEA1755T不必查了，肯定坏了。因为R115一端接的高压，另一端接的TEA1755T的16脚，功率2W的电阻都发热损坏。
换上R115和TEA1755T，副电源5伏正常。用1.5K电阻短接5伏到STB控制脚，24伏输出端接的“24v70W”假负载灯泡微亮一下，无输出了。复查副电源5v没有了。拔掉电源重新通电，5伏有了。是不是5伏带载能力差？在5伏端子和地之间，接上一个CRT电视待机二极管，二极管亮。再用导线对地短接一下，复测，5伏依旧有。用5伏外电源接在STB和地之间，24伏端有11伏的输出，再并接一个同样的假负载，还是11伏输出，索性拔掉所有假负载，有意让“尖峰脉冲”冲击，输出还是11伏，PFC电容正极只有300伏！
上面这番折腾不是多余的，说明三个问题：一，电源管理芯片能全面工作（主电源的振荡脉冲也是这只块子提供的）；二，副电源不存在带载差；三，当短接二次电源STB触发端子时，副 电源渐渐无输出，并且断开触发时，5伏不能恢复，是芯片保护性动作。
该机的主电源输出有24伏和12伏两组。接上外触发电压有输出，且变换负载大小，输出稳定，说明二次电源整流输出端造成保护的可能性较小。至于输出只有10来伏，我理解是因为PFC电路没工作，二次电源的输入电压只有300伏，远低于380到400伏！那这保护肯定是PFC升压电路部分造成。
我们常常只注意主电源输出电路的过流过压检保护，忽视PFC升压电路的高压检测。其实，从由易到难的步骤考虑，应该先查PFC升压电路的保护性动作。

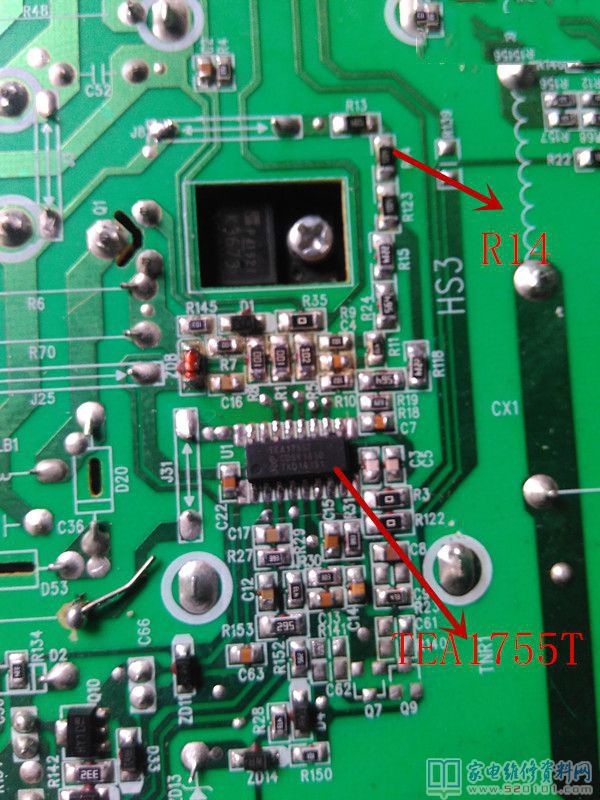

液晶电视维修的最大难点是资料缺乏。就算有图纸，你又会分析，但老的一代维修人员，眼睛还看不清楚。本例故障，TEA1755T，对我来说，根本不清楚脚位功能。我用模糊概念来找症结的。PFC电路的电容正端，是大多数电源PFC升压电压的取样入口。抓住大电容这个特征元件，再去找那一长串串联电阻，问题就出来了。这部分电路的电阻都是多只串联的，因为贴片件体积小，如果用一只电阻，容易产生击穿，况且，电阻的阻值做得过大，可靠性也低。我断开电路板的跨接线，让电阻“悬着”，用笔形表查得R14时，显示数字在1k到900K之间跳动。这只电阻标称值是“1204”。焊下一测，1.2M。无恙。焊回去再测，数字仍旧跳动。用无水酒精清洗吹干，试机，故障依旧。后用香蕉水再清洗后吹干，电路板输出正常。
液晶电视维修，也许确定故障实质比较重要。元件那么多，估计没有任何人有齐全的资料，笔者觉得无须齐全的资料。抓住特征元件，寻找相关元件，一追到底。我修液晶电视，一般不看图纸，也看不清楚。“块子”的特性，我只要求明白它的大概功用，事实上，差不多每机不同，也不可能弄得明白。
