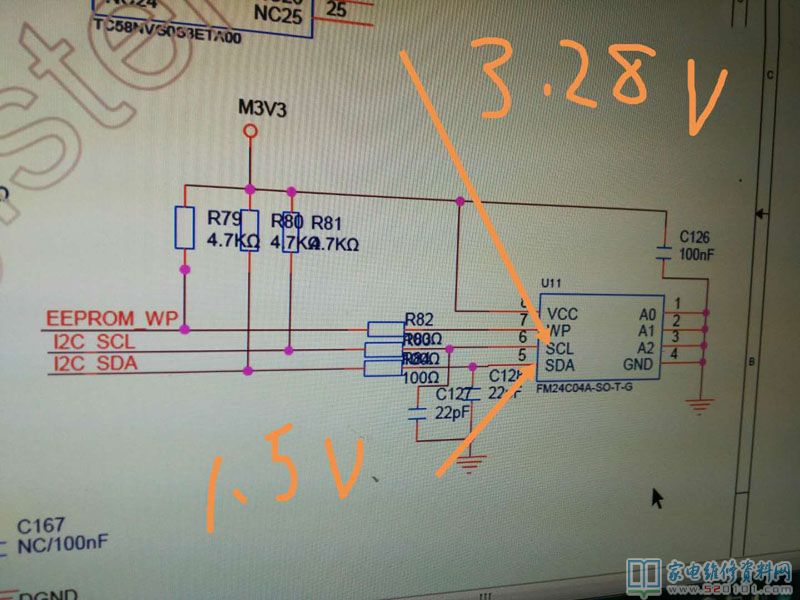

接修一台创维32E361W液晶电视，顾客描述有时可以开机有时却卡在开机起初的画面。这种故障一般情况是软件问题或者主板问题，拆机首先测量主板各个主要电压，12v 5v以及3.3v都正常，当测量U12，U11总线电压时 SCL：3.28v 而SDA电压只有1.58V，明显偏低，那故障重点就在这，什么原因引起这一路电压低呢？ 看了图纸，查了许多有关 8R74 机芯的资料，说这个板子板材过孔问题很多，那就从这着手，首先排除U11 第5脚外围电容电阻有没有漏电，经检测都好，那就重点检查过孔！

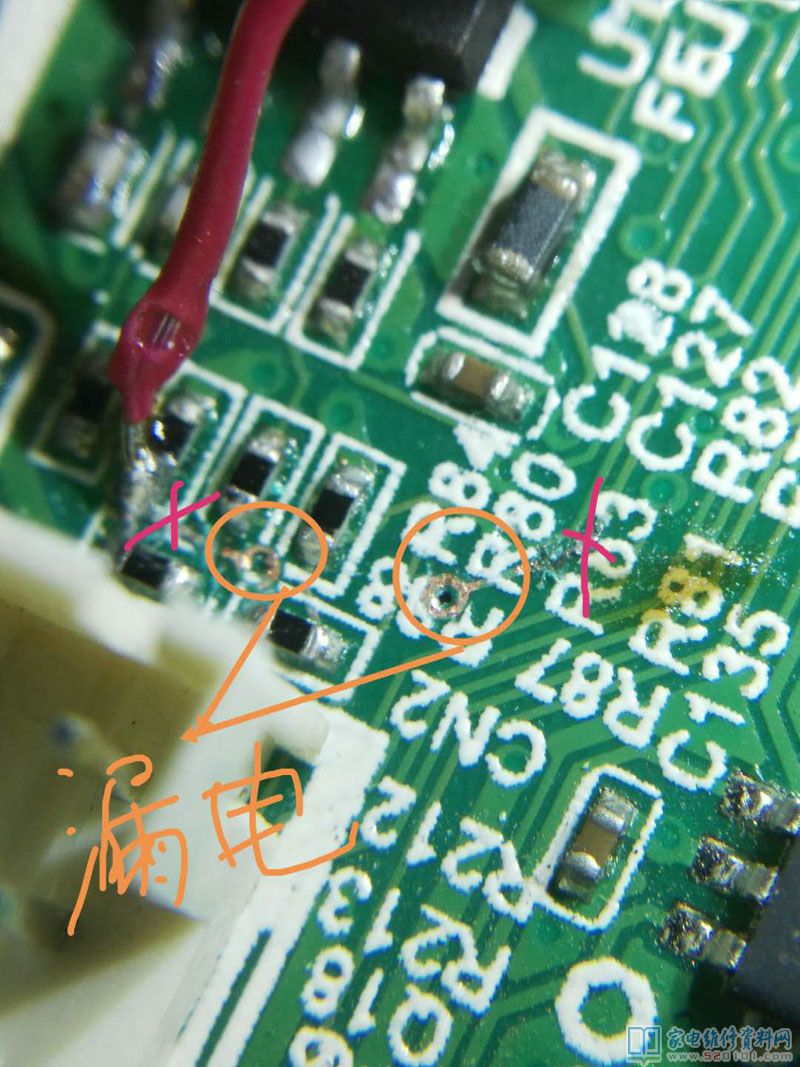

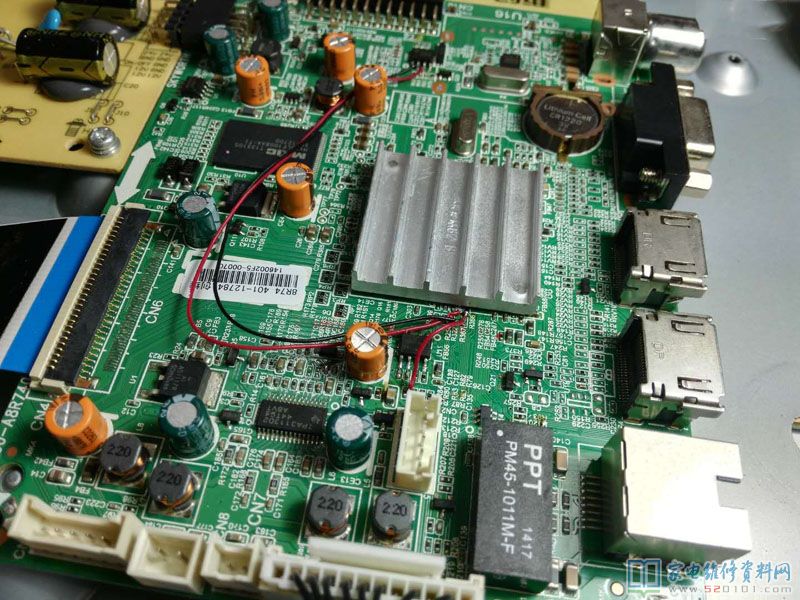

拆下U12 断开第2第3脚的过孔铜箔，重新焊好U12，2.3脚直接飞线到主芯片的第121和122脚的外围电阻R367 和R366上 （U12第三脚对应R366），然后拆下R119 与R109 两个电阻，开机，测量总线电压，还是偏低，说明故障不在这一路，那接着检查，因为是SDA 电压偏低那就重点查这一路，当断开R366到R80这两个过孔时电压恢复正常！（也就是主芯片SDA到U11第5脚SDA的过孔）
