用特殊的办法修复创维液晶电视逻辑板故障

摘要：

接修一台创维42E321W酷开电视机，有开机音乐，背光亮，有淡淡的绿光，没有图像。这样的问题，相信大家一般都会查找逻辑板。但是这个电视机的逻辑板就是屏小板。整机分为电源板，背光小板，信号主板，屏小板带逻辑板。逻辑

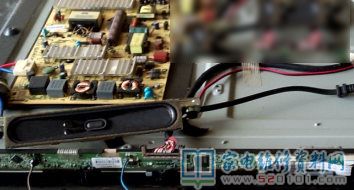

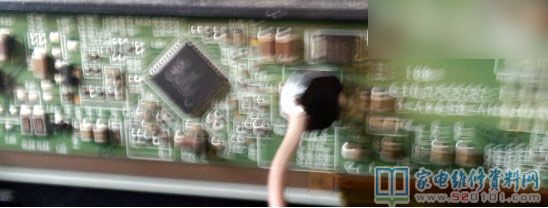

     接修一台创维42E321W酷开电视机，有开机音乐，背光亮，有淡淡的绿光，没有图像。这样的问题，相信大家一般都会查找逻辑板。但是这个电视机的逻辑板就是屏小板。整机分为电源板，背光小板，信号主板，屏小板带逻辑板。逻辑板窄，在屏幕底部，不好检查和操作。在放大镜下，看到DC-DC 转换集成块是CM501，仔细测量，除了12V供电正常外，在这个板子上再没有高于2V的电压。从主板上来的40根线，两两一组信号线，电压1.3V左右，很明显，CM501没有产生3.3V供电。
     于是在网络上查找，找到501的部分图纸，仔细分析，发现这个DC转换电路，没有和主板相连的什么时钟线，数据线，也没有时钟电路，是的，电压转换，与这些有什么关系？就是9脚是开启脚，现在9脚电压为零，所以没有屏需要的工作电压。但是9脚开启，一般是由信号处理电路CM2801B来执行，实践证明确实如此。现在CM2801B没有供电，怎么来执行呢？
     到了这里，大家就会考虑DC转换CM501了。因为3.3V也是他转换来的。3.3V是CM2801B的供电，屏小板的主要供电，非常重要。看来CM501损坏无疑。然而，更换CM501难度很大，况且网上都是说假货太多，难得买到好货。心想，说不定CM501就是3.3V转换坏了，别的说不定好呢？这个可能性很大。说干就干，把3.3V的线圈断开前头，用外接3.3V接在线圈上试验，测量电流，静态280ma,,开机试验，图像恢复正常。

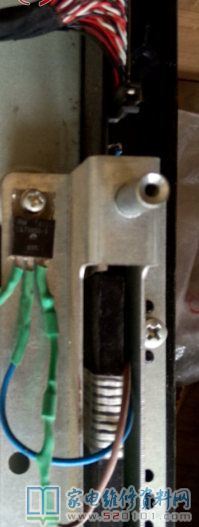

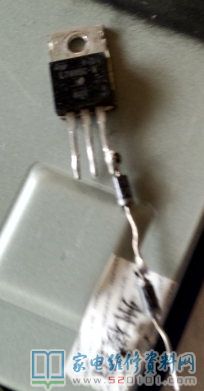

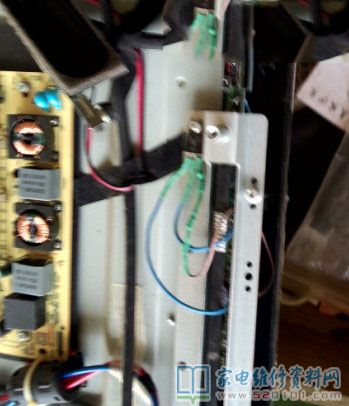

     现在就有办法了，把12V用7805降低，在5V处串联两个1N4007，通电试验，电压3.2V左右。图像非常正常。
     功率计算，3.3V供电，300ma至400ma,功率1.2W，DC直流转换效率100%，12V需要100ma电流。现在，12V直接降压3.3V，电流300ma至400ma,功率3.6W至4.8W，增加功率2.4W至3.6W，增加的功率以热量散出。这点功率浪费还是能够承受的。

     改进，如果把供电改接至主板，发热减小，功率不增加，看起来美好。考虑逻辑板12V供电应该有电子开关，因此就算了。
