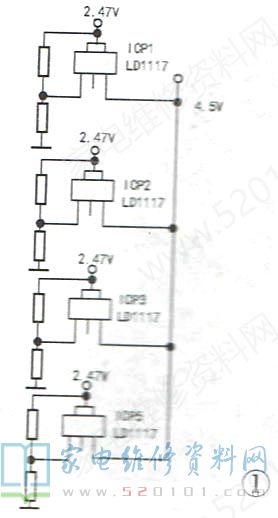

接修一台海尔L32V6-A8K型液晶彩电，故障表现为开机后有伴音、无屏显、无图像，满屏竖彩条。通电，仔细观察该机后发现，竖条的颜色、宽度、位置有变化，因此可以排除屏的故障，而逻辑板损坏的可能性较大。该机逻辑板的型号为320W2C4LV1.4，配三星屏，屏的型号为LTA320W2-L103。该机逻辑板的上屏电压为5V(由主板提供)，实测为4.5V，且用示波器测纹波不大，判断上屏电压正常。含心 接下来检查逻辑板上的DC-DC转换电路。板上有四只LD1117，位号分别为ICP1、ICP2、ICP3、ICP5，如图1所示。

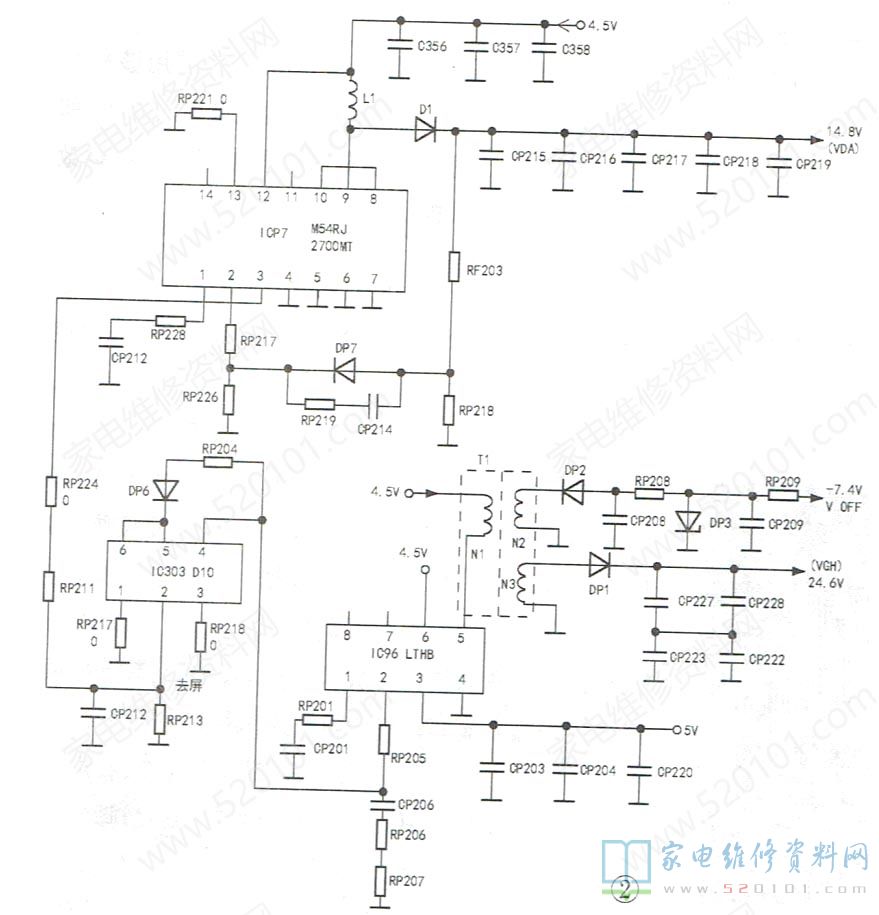

测得它们的输入均为4.5V(说明都是由上屏电压供电)，ICP1输出的电压为3.19V，其余三只的输出电压均为2.47V。分析认为，ICP1输出电压为3.19V， 应是逻辑上的3.3V供电，用示波器测其纹波不大，说明3.3V供电正常。另三只的输出电压应是2.5V供电，测其纹波都不大，这说明2.5V供电也正常。接下来检测逻辑板上的VGH.VGL.VDA电压，由于板上只有一处标有“V OFF"字样(应该是VGL端)，找不到VGH、VDA标注，因此只能照实物画出相关电路，如图2所示。
测续流二极管D1的负极电压为14.8V，这应是VDA供电，即伽玛电路(也称灰度等级电路)供电，测其纹波不大，说明VDA供电正常:整流二极管DP1的负极电压为24.6V，这应是VGH供电，测其纹波也不大，说明VGH供电正常;测V OFF端电压为0V，明显不正常;测整流二极管DP2的正极电压为OV，但负极有约20Vp-p脉冲，这说明DP2开路。从另一块废逻辑板上取下一只高频贴片整流二极管，换上后开机，故障排除。此时测VOFF端电压为-7.4V，DP2的正极电压为-8.68V。
