创维37M11HM液晶电视电源板烧毁后的修复过程

摘要：

接修一台创维液晶电视，型号是37M11HM，故障表现是指示灯不亮，不开机。拆壳直观发现二合一电源板上的一个八脚ic打坏了，只有接脚在板上，看不到型号，还有几个1015，ic431都只有半个了，两只光偶817打断

       接修一台创维液晶电视，型号是37M11HM，故障表现是指示灯不亮，不开机。拆壳直观发现二合一电源板上的一个八脚ic打坏了，只有接脚在板上，看不到型号，还有几个1015，ic431都只有半个了，两只光偶817打断了。

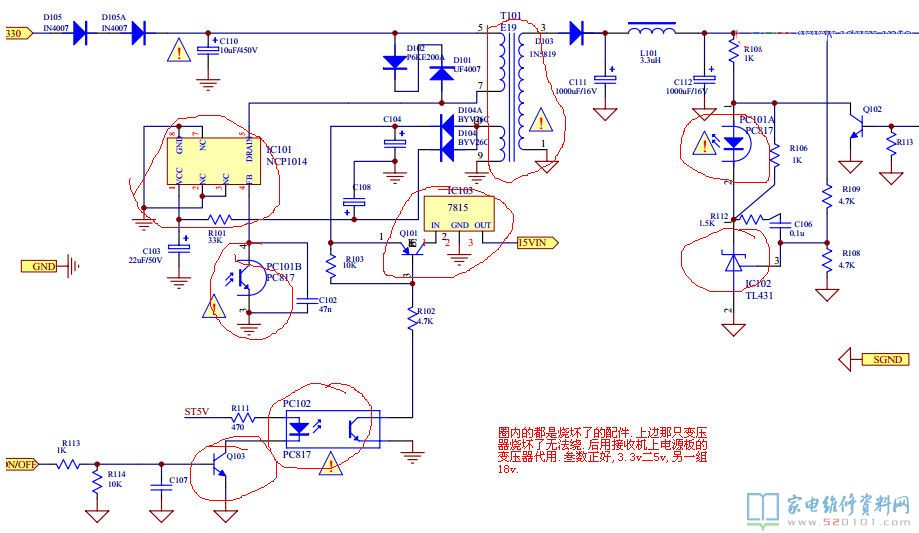

       后来，看电路图得知打坏的八脚ic是5v开机电源，型号是ncp1014[ic101]，看图后换了打坏的相同型号元件，通电还是没有5v电源。后测是变圧器初级不通。取下变圧器加热磁芯后拆掉线圈记好圈数，这时，初级线细烧坏不能记圈数了。后来想起接收机电源板的电压参数和此电源相同，用它的变压器正好吗，经过代用，5v用3.3v，15v用20v绕组，测试后电压稳定，长时试机不发热。

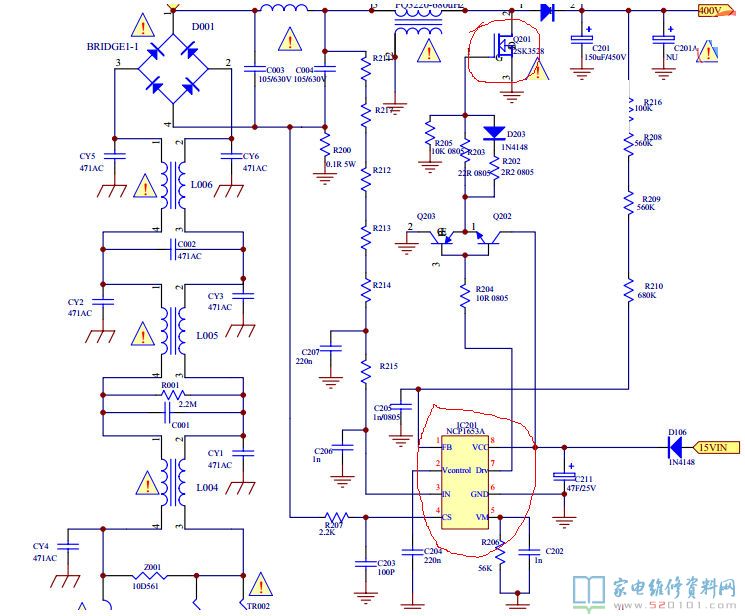

当修好给主板供电的5v电源后，还是不能开机[无12v和24v]，测得结果是主板已给了电源板开机电压2.8v，再测pfc电压300v，不正常，测pfc升压管q201，k3528正常，测ic201pfc电源管理ncp1653各脚电压后7脚没有波型输出，此块己坏，原因是供电15v来自ic101即5v一15v部分一。当换过ncp1653后试机，测pfc电压400v，但12v24v还是零v。
       12v24v由ic301[NPC1207]和q301k3532完成，而且k3532和电阻r302已击穿，坏的原因是次级d302，20200短路引起，保护电路不灵。k3532用k2645代换，R302用3w0。2欧，装好通电，12v24v无输出，再换ic301[npc1207]后12v接的灯泡中于亮了。
       把电源板上在机体上，插入各插头，开机一一，等几分钟后背光没亮。这时我的气一下子就上来了……没办法。
      用表交流档测高压变压器t701的初级有约5v电压输出，说明lx6501逆变电路正常，再测高压推动放大部分几支管子也没问题，只有小板子上的问题了，5800-i42tlq-1010，这小板不常用，只有等几天了，四天后收到5800-i42tlq-1010小板，上机，背光亮了，图像也出现了，先吸一支烟再说。

       此机是用户长期插电待机，而且不用电视[人不在家]，拿来修时发现坏的零件太多就给用户说换块板吧，他说能修就修好得了，那就修吧，也能练练手。
