海尔KFR-35GW/(BP)变频空调不启动的故障维修

      接修一台海尔KFR-35GW/(BP)1变频空调，开机后电源指示灯一直闪烁，除遥控“开/关”键外其余键均无效;室内风机不转，室外机风机、压缩机不启动。拆开外机测量，主板上的5V、12V电压正常，PFC电压也正常。断电后拔下变频模块板上面的U、V|W及直流300V的+、-供电端子，在路测量各端子间的阻值，未见异常，判断模块板正常;测量各检测传感器阻值，均正常。拆下外机主板，在路测量通讯电路中的大阻值电阻及光耦等元件，基本正常。上电测量通讯线与火、零线之间有变化的交流电压，此时拔下红色通讯线，内机输出通讯线与火、零线之间依旧有电压。分析认为:断开通讯线，若外机某器件不良，故障代码应变化，但本机无变化，判断故障部位在室内机主板上。

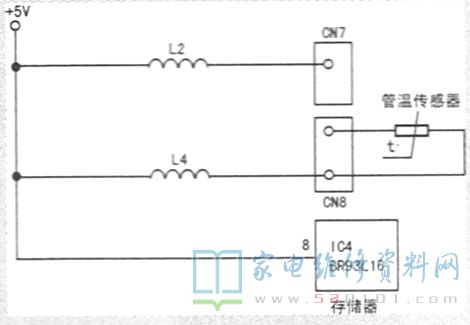

      拆开内机，首先拔下主板上插座CN8(标注为“SENSORTEMP”)中的管温、环温传感器插头后试机，故障代码不变。摘下主板检修，发现供电电感L4开路。L4 是管温传感器的5V供电电感，如图1所示。当L4开路后，CPU无法检测到正常管温，从而出现不启动故障。用导线连接L4后，上电试机，故障排除。
