创维50E390E液晶电视不开机的故障维修

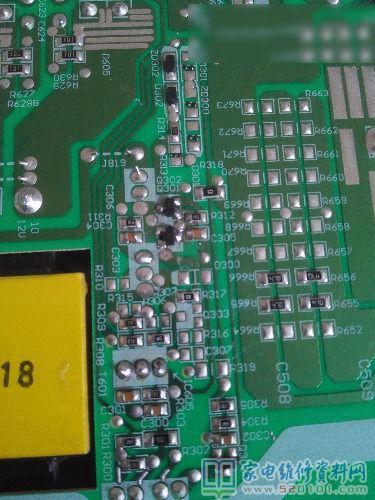

       接修一台创维50E390E(9R20)液晶电视，故障表现为不开机，红绿灯交替闪，开机检查发现刚上电开机瞬间有12v，然后慢慢降到不足5v，根据经验判断，这是保护故障。由于没有图纸，只能跑线维修，查300v正常，瞬间有电压，说明前级电源块正常，只能考虑次级取样电路出了问题，先从12v输出入手，沿线路查到12v有一路接到zd302.d302.r314.q302(pnp)集电极，拆下测量这几个元件均正常，继续查与q302连接的q301(npn)，发现e-c极漏电，换新后一切正常。q302和q301组成深度正反馈电路，相当于可控硅，是保护电路。此机是保护电路异常引起12v故障的。
