海尔L32R1液晶电视无法开机的故障维修

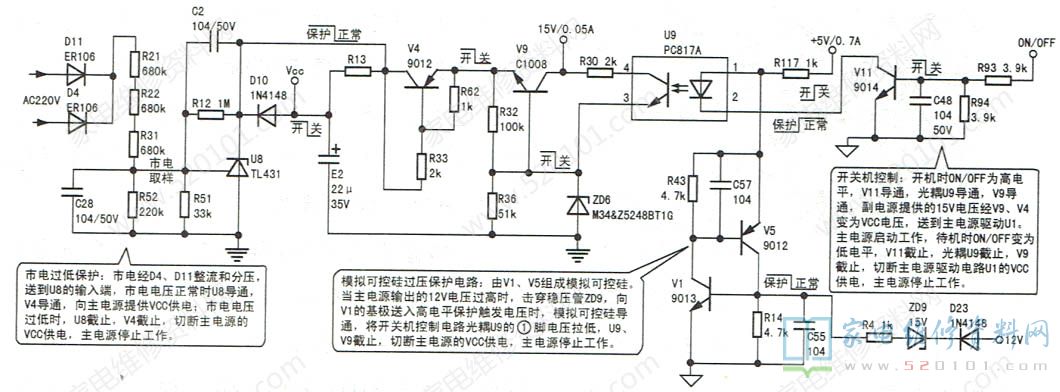

      一台海尔L32R1型液晶彩电，上电后指示灯亮，按压“开/待机”键，主电源无电压输出。指示灯亮，说明副电源已启动工作。上电测量主电源300V供电正常，但主电源控制芯片U1(NCP1377B)⑥脚(VCC)电压为0V。检查开/关机控制电路，如图1所示。

      测量主板送到电源板的开/关机信号电压为高电平，但光耦U9截止。u9①脚接有以模拟可控硅V1、V5为核心的+12V过压保护电路，当+12V过压时，模拟可控硅导通，将开关机光耦u9①脚电压拉低，U9和V9截止，切断主电源驱动电路的VCC供电，主电源停止工作。测量模拟可控硅V1的b极电压，开机的瞬间为高电平0.7V，判断过压保护电路启动。采取解除保护的方法维修，拔掉电源板输出连接线，将开/关机控制端PS-ON接+5V输出端，提供开机高电平，将V1的b极对地短路解除保护。通电测量，电源板输出+12V正常，判断过压保护电路故障引起误保护。检测过压保护电路，发现V1漏电，更换V1后故障排除。
