创维32L98SW液晶电视有图像无声音的故障维修

摘要：

接修一台创维32L98SW液晶电视，图像正常，没有声音，我一听，感觉这毛病好修，于是我说:“200块钱修好“，顾客说行，留下手机号顾客走了。三下五除二拆开电视，测各关键点电压正常，重点锁定音频处理部分，功放块采用

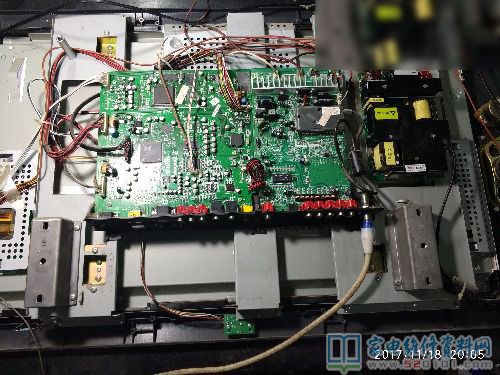

     接修一台创维32L98SW液晶电视，图像正常，没有声音，我一听，感觉这毛病好修，于是我说:“200块钱修好“，顾客说行，留下手机号顾客走了。三下五除二拆开电视，测各关键点电压正常，重点锁定音频处理部分，功放块采用TDA2616，信号处理BBE1144，还有两块358运放，首先测量2616供电23.8V，静音脚23v正常，从1、9脚送人干扰信号，喇叭有强烈嗡嗡声，功放部分没问题。

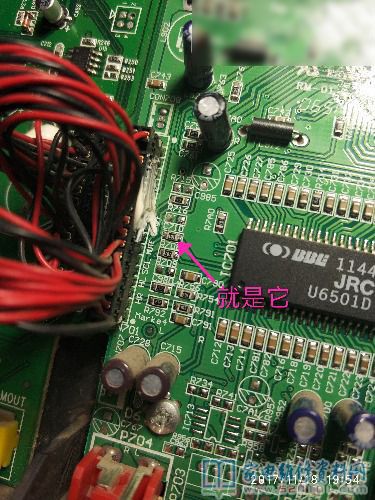

      接下来查前级电路，由于对这种板子不熟悉，上网查阅，有三例相同故障，有的说是电源电容鼓包，有的说是数据不对，还有的说是7809稳压管坏，赶忙看看电容有没有鼓包，还真有一个鼓包的，换之“涛声依旧”。又上某宝买了一个数据刷上去，还是不行。网上找不到图纸，只好拆板跑线，分析工作原理，发现2616的信号输入来自于一个358运放，运放的输入来自于1144，另一个运放负责信号输出，信号输出有声音，功放那路没有信号，目标锁定1144，查供电没问题，查资料得知18、19脚是数据和时钟，搬过来示波器，18脚有信号波形，19脚没有，顺藤摸瓜，两个脚是分别通过两个101贴片电阻经插头通向主板，测其中一个101电阻已开路，手头没有100欧贴片电阻，用一个91欧代换，开机终于听到久违的声音。
