创维43G6液晶电视（8S79机芯）屏幕中间黑色竖带

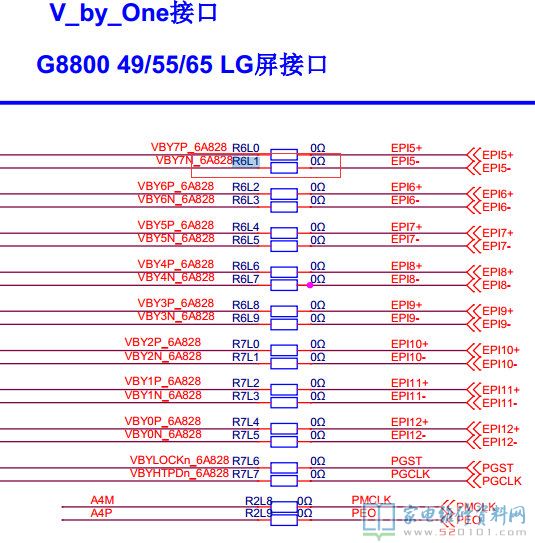

      接修一台创维43G6液晶电视，采用的是8S79机芯，故障表现为屏幕中间黑色竖带。仔细检查PCB 板正反面，没有发现缺件或者元件脱落烧毁现象。接上串口终端，通 电查看打印信息显示正常，此板为主板电路与TOCN 电路集成一体，测TCON 电路部分电压均 正常，接工装测试，屏幕中间黑色竖带，仔细发现是主板上半部分屏线接口CN_NR引起，怀疑 TCON 电路损坏引起。更换U1N1 RT6937 后故障依旧，维修陷入困境。仔细研究，怀疑主芯片U100MSD6A828损坏，逐一测量屏线接口处主芯片送过的信号线对地阻值，发现R6L1 对地短路。拆掉R6L1 后，发现主芯片端对地短路，其它阻值正常。更换U100MSD6A828 后，R6L1处对地阻值恢复正常。接工装测试，图像恢复正常。老化，故障排除。
