一台海尔LE32B3300W液晶电视，上电后指示灯亮，但二次不开机。本机采用三合一板(板号是THU69F6)，集开关电源、背光驱动、信号处理、红外接收等电路于一体，主芯片U23的型号是TSU69KBT-003D。上电，测得开关电源输出的12V电压正常，U402输出的5V.U403输出的3.3V及U404输出的1.8V均正常。以. 上供电，除12V是开关电源直接输出外，剩下的几路都是U23四脚输出电平控制。

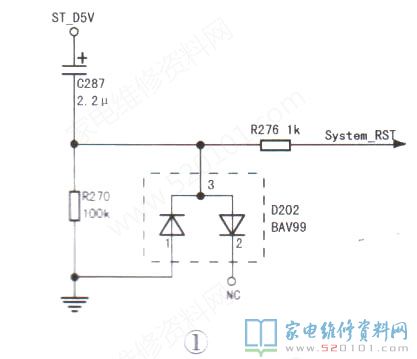

继续测试，发现TCON板12V供电为0V，U23@脚没有输出高电平的，上屏电压控制信号，说明U23内部的CPU电路未能正常工作。另外，U23脚的背光调光信号也没有输出，手摸CPU表面温升很低，进一步说明CPU电路工作异常，同时说明U23内部电路没有短路现象。既然CPU电路供电正常，那首先检查其复位电路，如图1所示。
本机的复位电路是高电平复位。通电后，因C287两端电压不能突变，所以R270上端为高电平，该信号经R276送给CPU复位端;充满电后，RZ70上端为低电平，CPU完成复位动作。上电，测得C287上端电压为5V，但下端电压一直是0.22V，正常时应约为OV。取下C287检测，一切正常;更换C287后试机，故障依旧，说明故障另有原因。
在检测中发现主板上插座CN101是预留的打印通讯端口，于是通过RX.TX.GND连线接上串口工具，开机时的打印信息仅有以下4行:
Nasa: BD_ MST060B_ 10AZBT .13502
SPI BOOT
Console Initial OK
66[
前3行代码提示芯片开始运行引导程序，第4行应是DDR(集成在U23内部)自检信息。现在只显示4行，并且第4行信息不完整，说明DDR自检步骤没有完成，怀疑CPU内部硬件损坏。在准备拆下U23时，无意中触碰了一下芯片，指示灯熄灭，电视机正常开机，但U23温升很快，四五秒后U23表面烫手，由此确认U23内部有问题。更换U23后试机，故障排除。此时测得U23复位端①脚电压为0.002V。
试机20min后，手摸U23表面温度较高，为防止U23高温损坏，笔者在U23表面加装了一块散热片，以降低其工作时的温度。正常时，本机的部分开机打印信息如下，供参考:
Nasa: BD_ MST060B_ 10AZBT_ 13502
SPI BOOTConsole Initial OK
66[123456789A][123456789AB]
0056BIST_ 0 PASS.
MIU Initial OK............
