海尔LS75A31液晶电视指示灯不亮且不开机

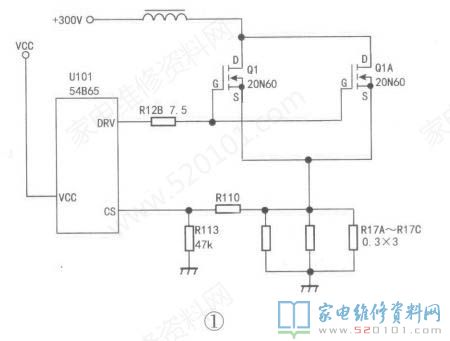

      接修一台海尔LS75A31型液晶彩电，通电后指示灯不亮，不开机。本机采用电源二合一板，型号是RS350D-2T01TH，输出5V、12V和背光灯驱动电压。拆机检查，发现PFC开关管S极外接电流检测电阻R17A-R17C炸裂。本机的PFC开关管由Q1、Q1A并联，如图1所示。在路测量，发现Q1（20N60）短路，PFC驱动芯片U101（54B65）CS端外接电阻R110（表面印字以“3”开头，后面数字看不清楚）烧黑，R113开路。

       根据经验，既然R110过流损坏，则U101也会损坏。更换R17AH<17C及换用一只330欧电阻，并将Q1、Q1A同时换新，拆下保险丝，用一只200W白炽灯泡代替保险丝，通电后，测得待机5V电压正常。断电后通过导线将5V接PS-ON端，上电，测得PFC电压为390V，但电源仍无12V电压输出。该机12V电压形成电路采用电流模式PWM控制器OB2263（IC3），其⑤脚为VCC供电端。既然PFC电路已正常工作，则说明VCC供电正常。测得1C3⑤脚电压正常，断电检查IC3外围元件及次级整流元件未见异常，怀疑IC3损坏，将其换新后故障排除。
