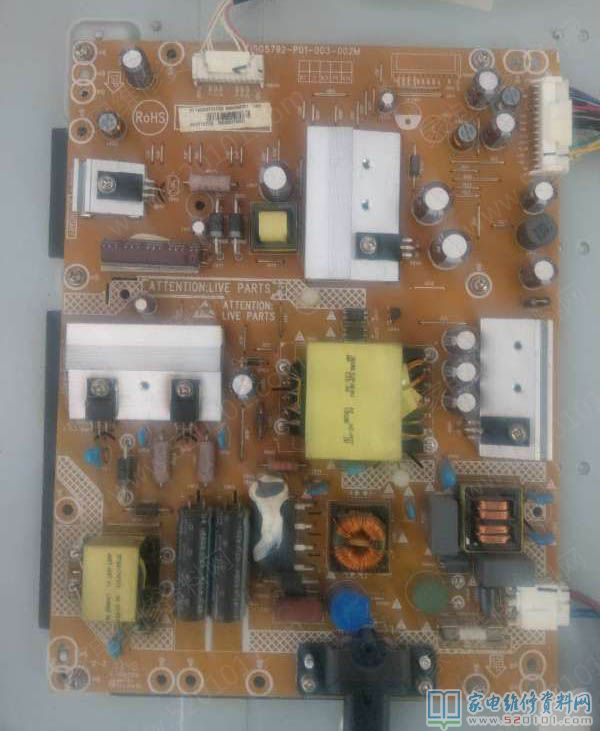

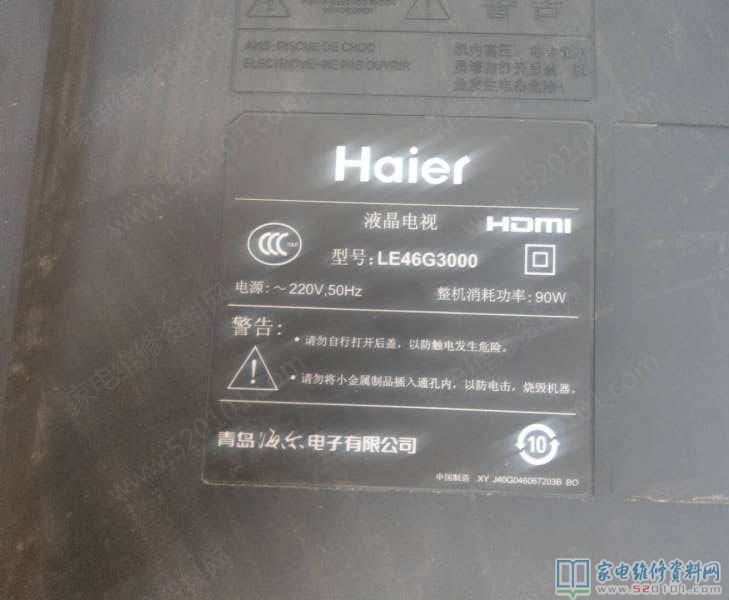

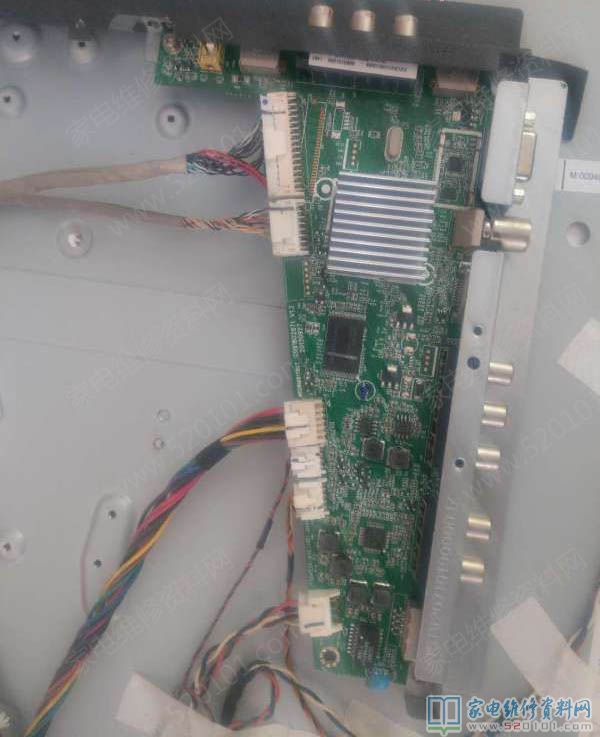

接修一台海尔LE46G3000液晶电视，故障表现为二次开机红灯闪不开机和不定时关机，具体为开机红灯亮，遥控开机红灯闪2下长亮，不开机。这是一台46英寸液晶电视，其主板编号0091802871 V1.2，电源板715G5792-P01-003-002M，开机检查开机测电源5V正常，待机状态下12V输出8V。按开机键，8V短暂升到11V又降到8V，同时红灯闪两下，开不了机。开机时测量PFC输出电压，从310V升至正常的380V又降到310V，说明PFC电路可以正常工作，但维持不了，或者是电路保护，或者是其他原因。该机PFC电路采用LD7591T，开机时测8脚供电电压短暂升到12V多又降回，正常情况下，8脚供电电压应该在14.8V以上，只是短暂升到12V说明该IC的供电有问题。

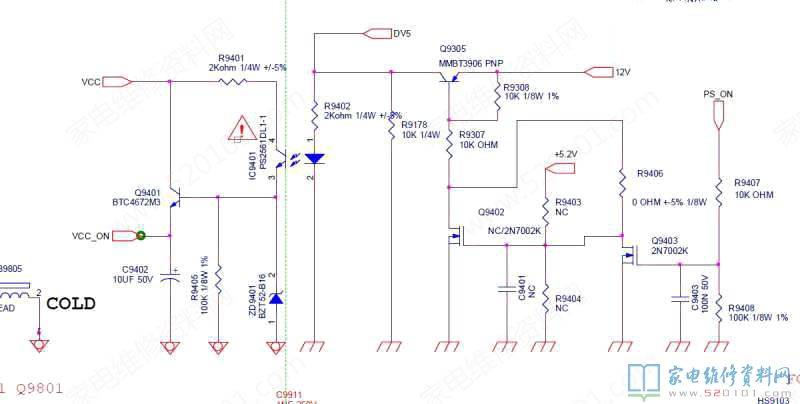

LD7591T的供电来自于开关变压器副绕组，经过整流后给开关电源IC供电，同时经过光耦IC9401控制三极管Q9401输出VCC_ON给LD7591供电。意思是待机状态下，PFC电路不工作，开关电源12V输出8V经过稳压后输出5V电压供主板待机，开机后，主板输出PS_ON和ON/OFF信号电压，控制Q9401给PFC电路供电，PFC工作，输出正常的12V电压和24V背光电源。电路如图所示。

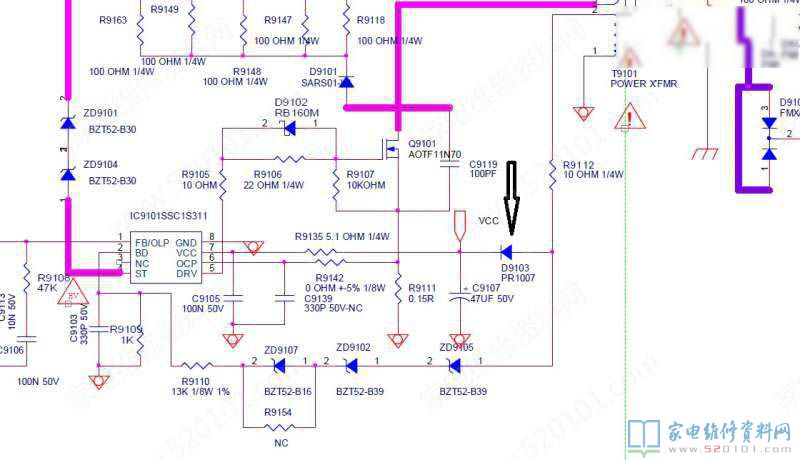

上图中，D9103是副绕组VCC电压的整流管，待机状态下测得电压11V，正常应该在12V以上，在线测D9103正向压降0.55V，偏大，拆下用FR107更换（原型号PR1007），开机后测得待机时VCC为12.9V，按键开机正常。
该机在维修过程中，曾有过几次可以开机，但是开机20分钟左右后又关机，有时不能开机，有时可以开机，证明D9103工作不良，其实和不开机都是一个原因。
本次故障分析：该电源板在待机时D9103是一直工作的，有可能是用户在家里不关电源，一直遥控关机，保持待机状态，D9103基本上是一直工作，时间长了导通压降变大，导致VCC变小，从而引起VCC_0N不足，使得LD7591不能正常工作，从而不能二次开机，或者有时可以勉强开机但是会不定时的关机。
