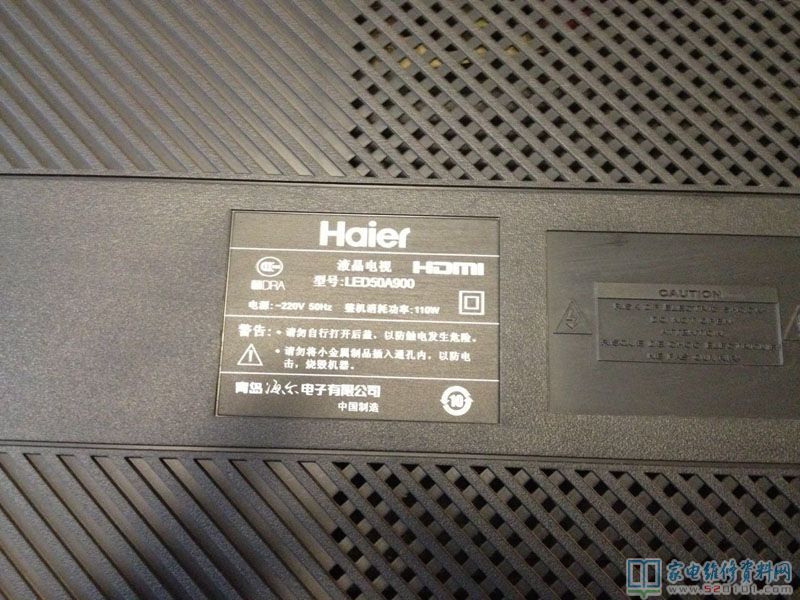

海尔LED50A900液晶电视背光保护修复过程

摘要：

接修一台海尔LED50A900液晶电视，故障表现是背光保护，用灯珠检测仪器发现左边一组灯珠有时候不亮，这就是用户说有时候电视机反复开机会好的根源。由于电视机反复开机几次电视机会好，一旦好了机器不关机长久电视机就

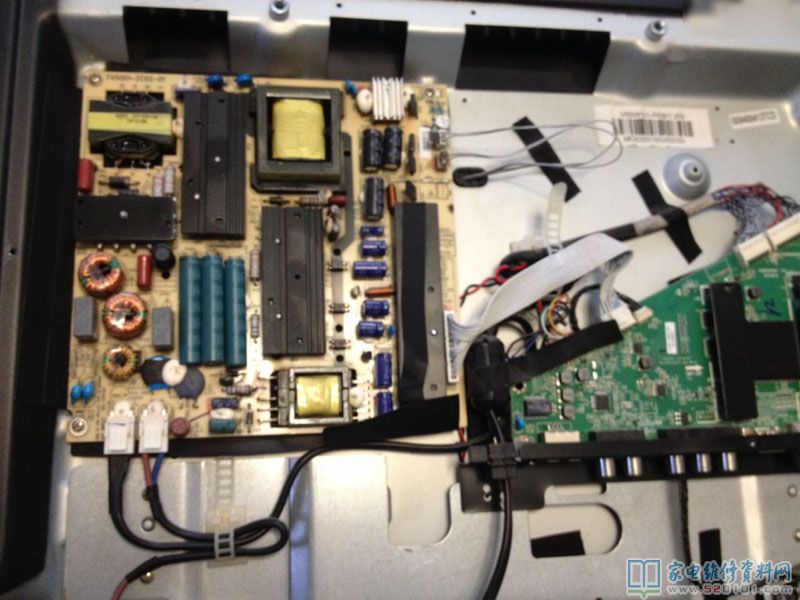

      接修一台海尔LED50A900液晶电视，故障表现是背光保护，用灯珠检测仪器发现左边一组灯珠有时候不亮，这就是用户说有时候电视机反复开机会好的根源。由于电视机反复开机几次电视机会好，一旦好了机器不关机长久电视机就不出现故障。想到拆机换灯风险，于是取得用户同意决定去保护修机。该机器电源板是恒流一体的，背光驱动芯片是用的OB3354，有人说去掉芯片16脚外围1k电阻可以解除保护，试过无用。

      于是根据保护原理分析，这个背光保护是由于一组灯组开路，然后这组灯珠驱动三极管射极没有电流，然后背光驱动芯片OB3354检查不到这组灯珠正常工作，于是关闭背光电路工作。按照这种思路于是用正常灯组工作电流接入该之路，让芯片误认为坏的支路在工作。于是将输出功率管输出射极四个交叉连接，这样保护消除。估计坏的那组是接触不好，因为解除保护后那组灯组几乎每次开机都亮了的，偶尔一次不亮这时候感觉图像不是很大影响，这时候我也叫用户看过，他接受了。为了防止另外一组灯组损坏，我又将LED驱动管射极的四个100电阻去掉，这样背光电流至少减少5分之2，由于维修的时候临近中午了，用户急，所以没有照修复的照片。
