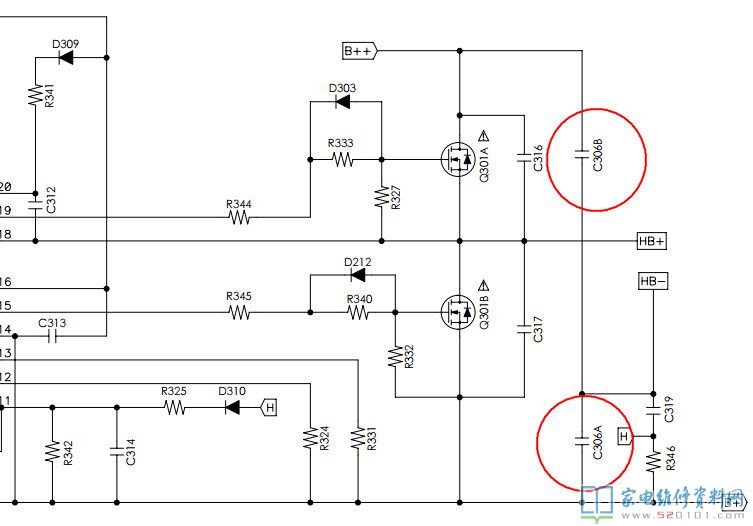

接修一台海尔L32R3电视，故障现象是屏幕闪一下黑屏，拆开机器，测输出电压都正常，后确定为电源高压一体板DPS-151AP故障。检测待机时C808为380v，开机降到340v，以为是380v电压低引起的，测C808容量正常，对照图纸检查没有发现问题，突然想起上次修一台TCL电视为反馈电容虚焊故障案例。检查C306A、C306B一个无容量一个只有120nF，换后试机屏幕长亮，测C808电压320v。机器修复。
此高压一体板电路图链接：海尔L32R3平板电视电源板（DPS-151AP）电路图
