1、RTD2674主芯片供电与控制部分简介
1.1、主芯片供电：
RTD2674 在待机供电状态

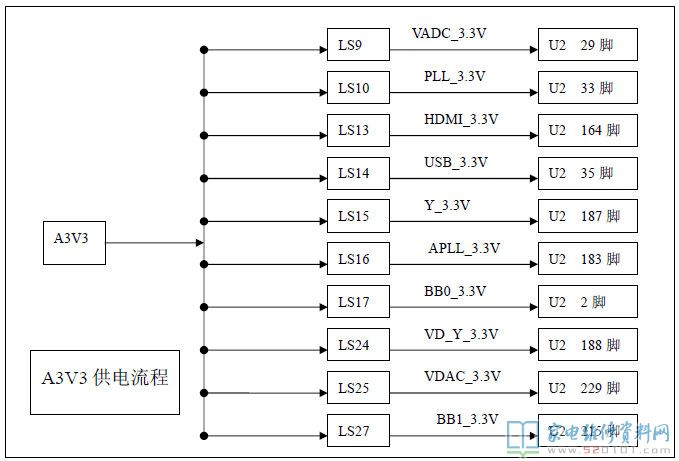

主芯片待机供电由电源板STB5V 提供，STB5V 进入机芯板后，经过U34 相关电路转换为
D3V3 和A3V3，这两路电源是常有电源。

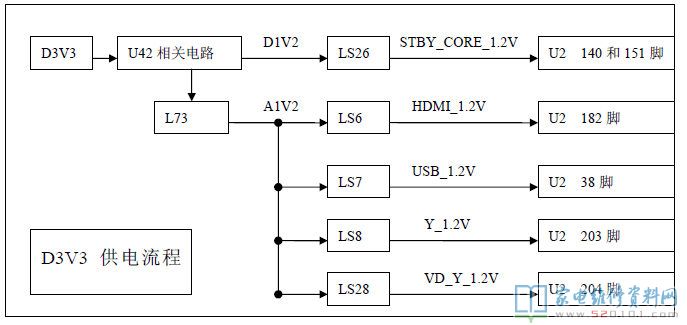

D3V3 的电源再经过U42（RV1117-ADJ）稳压电路输出D1V2 和A1V2,
D1V2 通过LS26 给主芯片140 脚和151 脚提供核心供电1.2V。
D3V3 和A3V3 以及后面的电源不管开机和待机，只有电源板有STB5V 到机芯板，这两路电源以及后绪电源都始终有电。
1.2 RTD2674 主芯片开机后供电简介
开机后，电源输出PWR_12V 到机芯板，经U39 相关电路稳压后，输出PWR_5V 电源。PWR_5V 经过U40 相关电路稳压后，输出DDR_2.5V，给US1 供电，US1 的供电管脚有1、3、9、15、18、33、55、61，共八个2.5V 供电管脚。DDR_2.5V 还通过LS20 到LS21 给U2 供电，U2的DDR 单元供电管脚有：87、94、107、117、121、129.共六个2.5V 供电管脚。
PWR_5V 同时还通过D46 给U34 供电。
1.3 主芯片RTD2674 复位与时钟电路简介

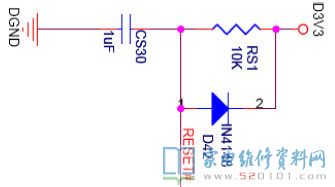

复位电路：RTD2674S 主芯片复位电路由RS1、D42 和CS30 组成，主芯片RTD2674S 的146 脚为复位端。当断电后D3V3 电源为零，CS30 电容上的电压通过D42 放掉，主芯片复位，为下
次通电工作做好准备。当D3V3 电源加电后，由于CS30 电容上的电压不能突变，只能通过RS1对CS30 充电，当电压充到3,3V 时，U2 主芯片开始启动。晶振电路异常，U2 复位端无电压。

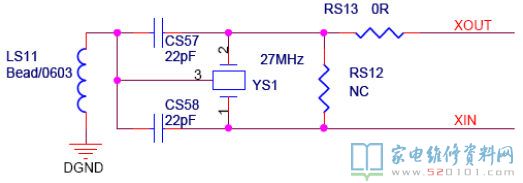

时钟电路：主芯片RTD2674S 的时钟电路由27MHz 晶振YS1 及相关元件组成，XIN 和XOUT 分别接到U2 主芯片的31 和32 脚。
1.3 主芯片RTD2674 本控与遥控电路
本控电路：本控信号通过CN24 输入机芯板，两条本控线分别接到主芯片RTD2674S 的136、137 脚，主芯片通过扫描这两条线上的电压来识别本控操作。
遥控电路：遥控器信号通过CN25 输入机芯板，来自遥控接收的IR 信号进入主芯片RTD2674S的143 脚，由主芯片对遥控信号进行识别并做相应反应。
1.4 主芯片RTD2674S 外围存储器电路

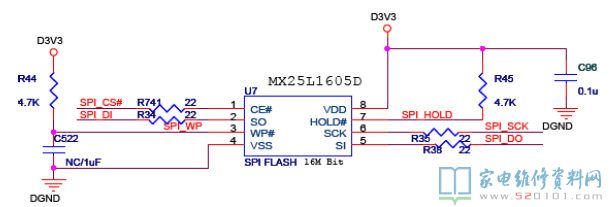

主程序存储器U7
U7 中存放着主芯片正常运行所用到的程序，U7 的供电为D3V3，通过SPI_CS#(片选信号)、SPI_DI(串行数据输入)、SPI_WP(读写控制)、SPI_DO(串行数制输出)、SPI_HOLD(数据锁存)、
SPI_SCK(串行时钟)与U2 主芯片进行通信。

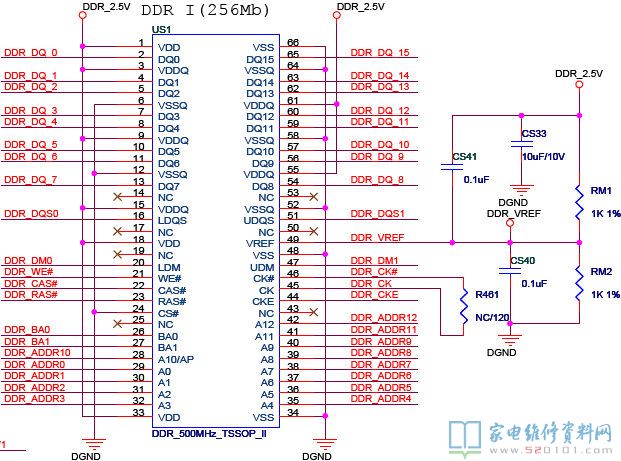

US1 DDR H5DU2562GTR-FAC：
US1 为双数据速率（DDR）同步动态随机存取存储器，供电电压为2.5V，规格：H5DU2562GTR-FAC，
用于暂存数据，共有16 条数据线（DQ0-DQ15）和13 条地址线（ADDR0-ADDR12），另有11 条
控制线，分别是：
数据选通信号：DQS0、DQS1。
写入掩码信号：DM0 和DM1。
读写控制：WE#，高电平为读，低电平为写入。
列地址选取信号：CAS#
行地址选取信号：RAS#
时钟使能信号：CKE
差分时钟信号：CK 和CK#
块选择：BA0 和BA1
以上数据线、地址线和控制线分别接到主芯片RTD2674S 对应脚，为主芯片提供数据暂存空间。
2、输入与输出部分
2.1 TV 输入端口
TV 的输入有两种方案，第一种方案是高频头到U12 中频解码电路，由U12 输出视频CVBS和伴音信号到主芯片RTD2674。第二方案，也就是实际采用的方案，是TV 的天线信号进入高
频头后，输出IF 图像中频信号，通过UT3 声表面滤波器，输出TUN_IF-\TUN_IF+到U2 主芯片的27、28 脚，在主芯片内完成图像检波、视频解码、伴音鉴频，最后到屏还原出图像，到伴音功放还原声音。主芯片通38、39、42 脚分别输出I2C 总线和高放AGC 信号去控制高频头选台。
2.2 AV 输入端口
AV1 视频和音频从CN15 输入到机芯板，视频CVBS 信号从212 脚进入主芯片RTD2674S，音频信号从14、15 脚进入主芯片RTD2674S。
AV2 视频和音频从CN32 输入到机芯板，视频CVBS 从206 脚进入主芯片RTD2674S，音频信号从12、13 脚进入RTD2674S。AV1 和AV2 的视频、音频信号进入RTD2674 主芯片后，视频信号经过主芯片完成视频解码、变频、画面比例变换处理后，输出LVDS 信号到屏还原成图像；音频信号经过音效处理、音量控制后，输入U37（TDA8932/8933）伴音功放放大后，从喇叭还原出声音。
2.3、YPbPr1\YPbPr2 输入端口
YPbPr1 的Y、Pb、Pr 信号从CN33 输入机芯板，分别从197、195、198 脚进入主芯片RTD2674S，音频信号从CN2 进入机芯板，R/L 信号分别从10、11 脚进入主芯片RTD2674S。
YPbPr2 的Y、Pb、Pr 信号从CN34 输入机芯板，分别从201、199、202 脚进入主芯片RTD2674S，音频信号从CN2 进入机芯板，R/L 信号分别从8、9 脚进入主芯片RTD2674S。
YPbPr1 和YPbPr2（色差分量）信号的视频信号在主芯片内经过解码、变频、画面比例转换等一系列处理后，输出LVDS 信号到屏还原图像；音频信号经过音效处理、音量控制后，输入U37（TDA8932/8933）伴音功放放大后，从喇叭还原出声音。
注意：本机芯只保留YPbPr1 的输入，YPbPr2 的输入未使用。
2.4、VGA 输入端口
VGA 信号经过CN9 进入机芯板，三基色信号分别从189-194 脚进入主芯片RTD2674S，行场同步信号分别从185、186 脚进入RTD2674S 主芯片；音频信号经CN10 进入机芯板，R/L
信号分别从6、7 脚进入主芯片RTD2674S。VGA 视频信号经过主芯片变频、画面比例转换等一系列处理后，输出LVDS 信号到屏还原图像；音频信号经过音效处理、音量控制后，输入U37（TDA8932/8933）伴音功放放大后，从喇叭还原出声音。
2.5、HDMI 输入端口
本机芯板只采用一路HDMI 输入，经CN7 输入到机芯板，直接进入主芯片RTD2674S，在主芯片内部完成解码、画面比例转换等一系列处理后，输出LVDS 信号到屏还原图像；音频
信号经过音效处理、音量控制后，输入U37（TDA8932/8933）伴音功放放大后，从喇叭还原出声音。
2.6、USB 输入端口
USB 端口主要用来播放Ｕ盘中的音频和图片，不支持视频，另一个作用就是通过Ｕ盘对机器进行程序升级更新。USB 信号从CN45 输入到机芯板，USB 数据正负差分信号然后进入主芯片RTD2674S 的36、37 脚，主芯片按USB 通信协议与外部分设备通信，读取与写入数据。USB仅支持MP3 音频和图片，不支持视频播放。
3.伴音功放电路
3.1、U37 是伴音功放电路 规格TDA8932/8933

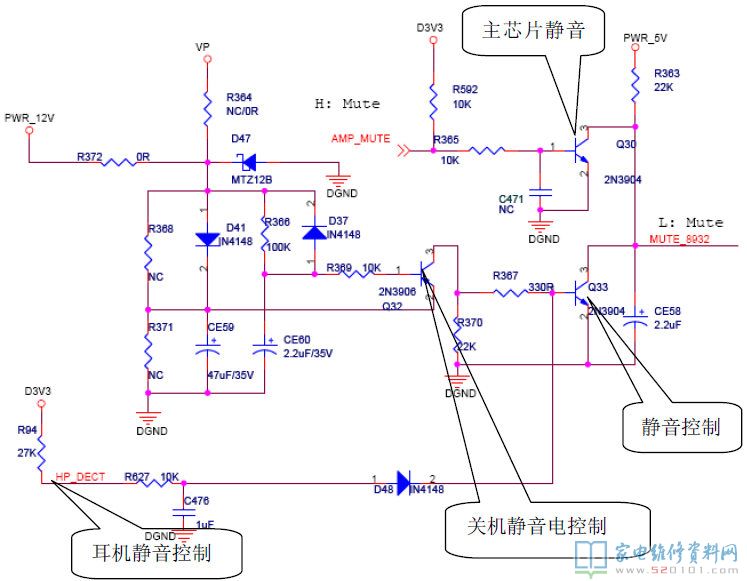

24V 供电从20、29 脚进入伴音功放。2、3 脚为左声道输入，14、15 脚为右声道输入。来自U2 的伴音信号经U37 放大后，分别从27 脚和22 脚输出左右声道到喇叭。U37 第5 脚是静音端，低电平时候静单无输出。
