接修一台创维液晶电视，此电视故障表现为灰屏，拆开机器发现这款液晶采用的是友达T390XVN01.0液晶屏，测量VGH为29V，测量VGL-9V，3.2V，1.2V均正常，为了排除接触不良引起，当按压VGH升压电路时图像正常，此时测VGH电压为33V，后来从1.2V串个1K的电阻到R636，具体请看下图，修复后已试机几个小时，没有发现异常。一般情况下VGH电压过低会导致图像反应慢和灰屏等故障。

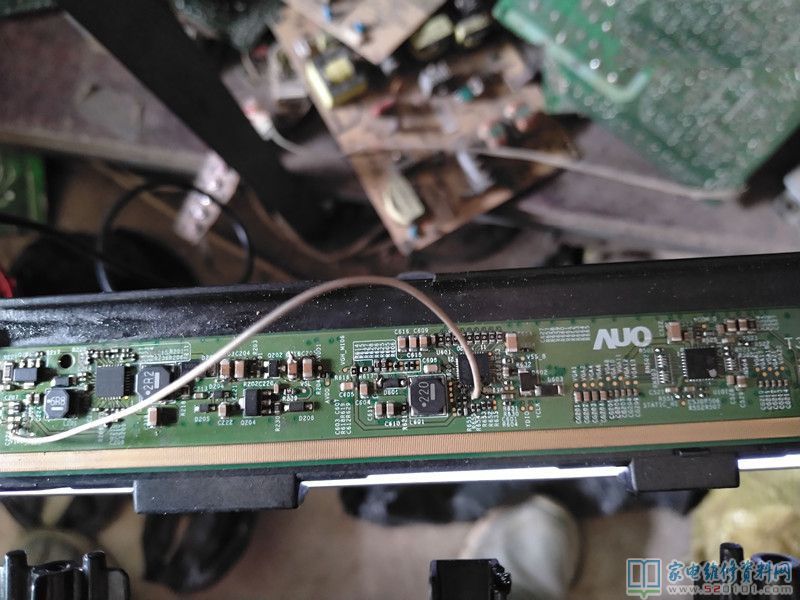

飞线改成了串1K电阻

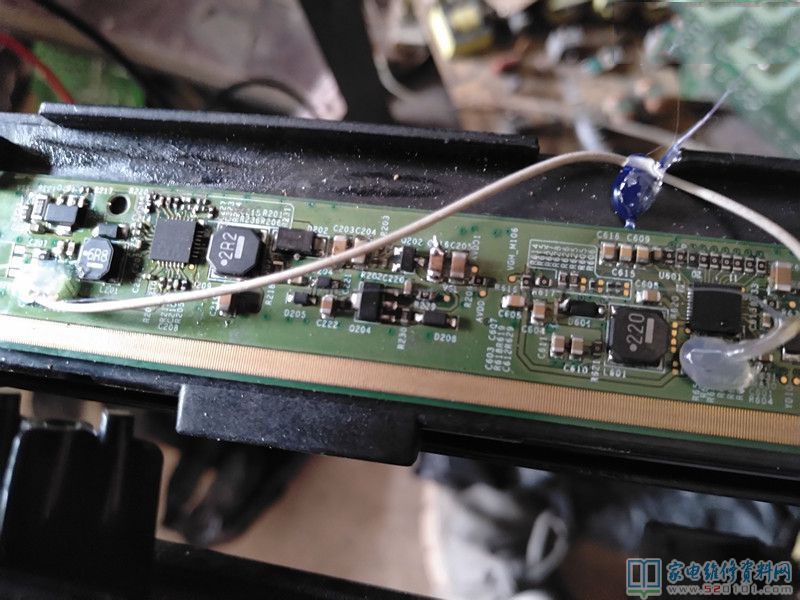

固定飞线

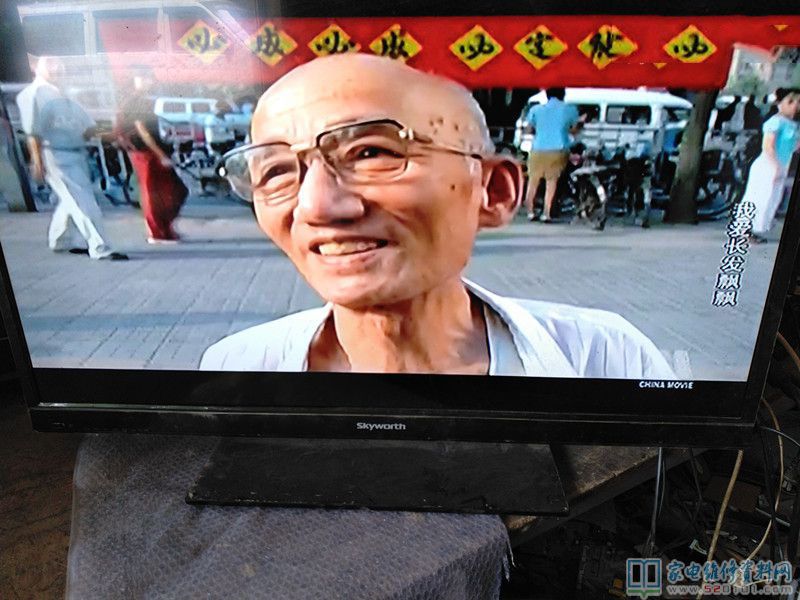

修复后如下图所示，图像勉强能看，不仔细看不到有纹
