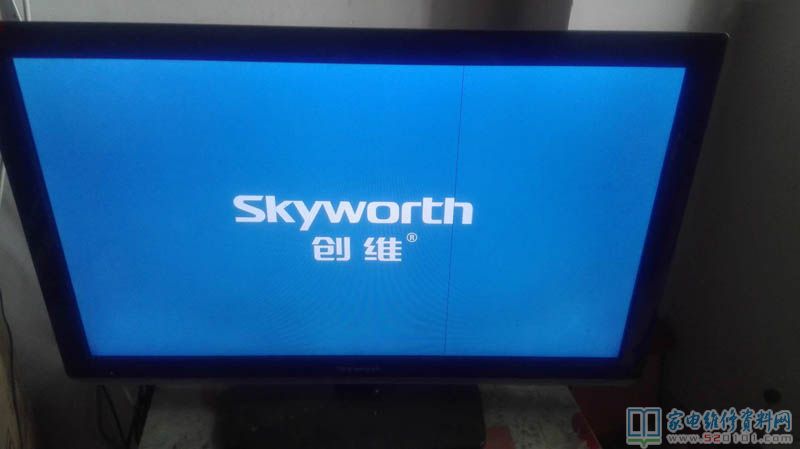

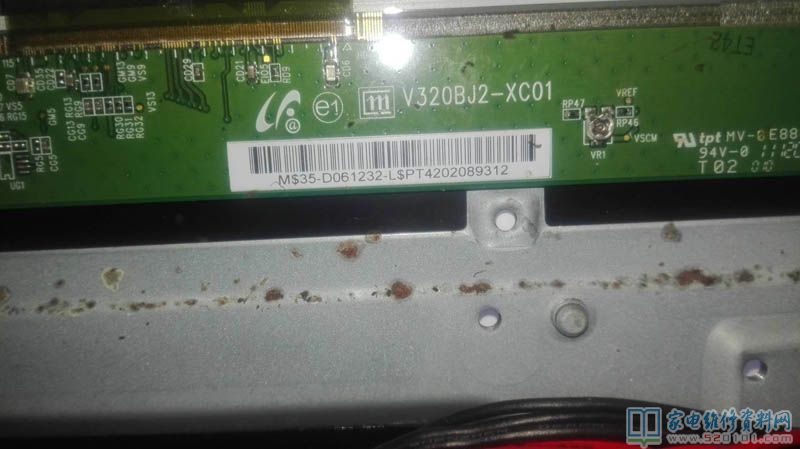

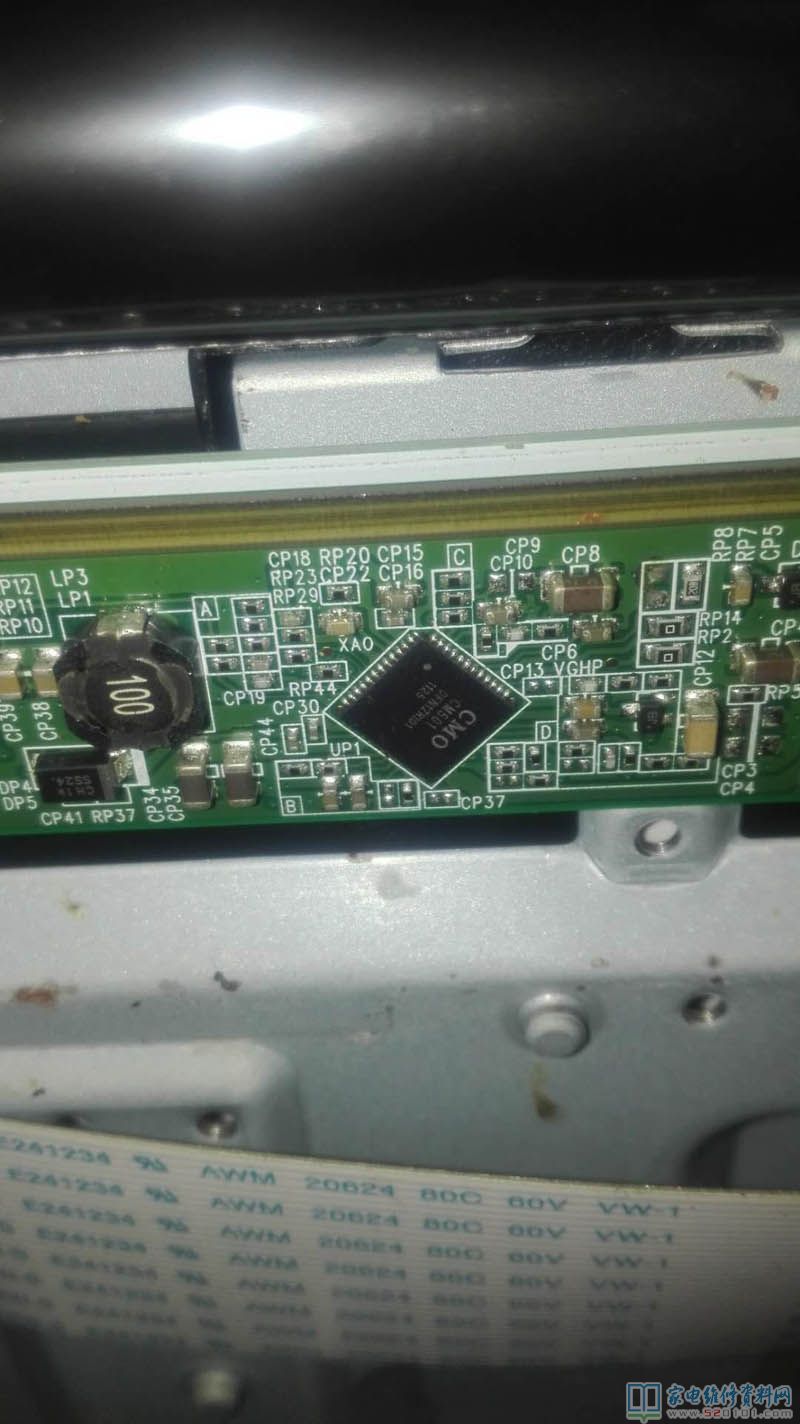

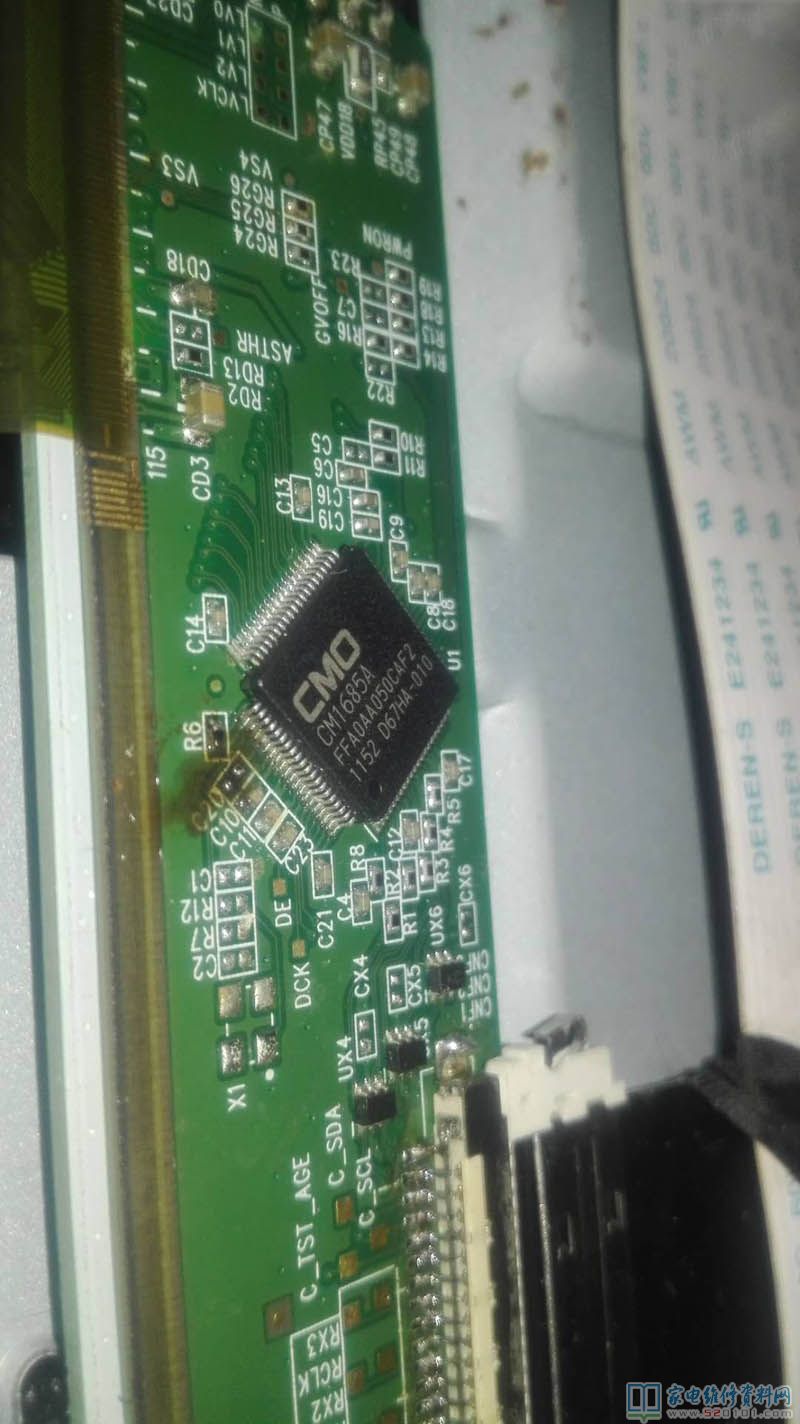

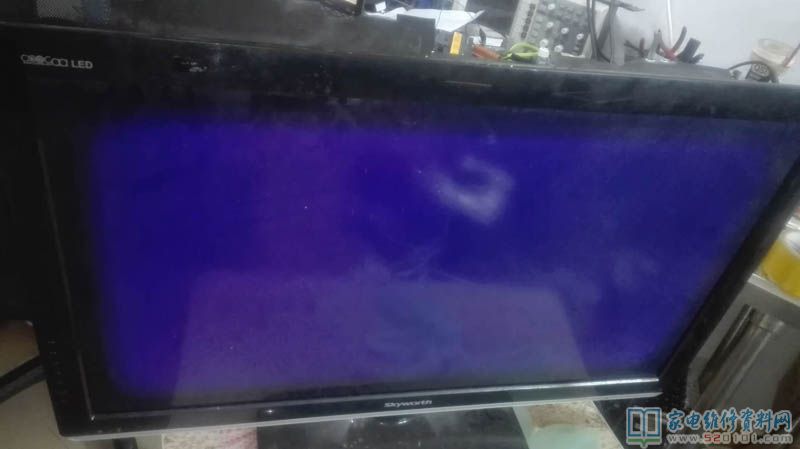

一客户送来一台创维32E6BRN-P液晶电视，故障表现为开机显示LOGO后，暗蓝屏；机芯是8R63，此液晶方案是CM1685+CM501，已经被上一家维修人员修过一次，更换过CM1685、CM501。首先测量VGH、VGL、VDD正常，VCOM为0V，测量对地阻值为0欧姆，加3.3V/100mA慢慢加到1A（烧机法），软排线处开始冒烟，几秒钟后软排线冒烟结束，开始上电测试正常（下图中有竖线处就是对应此软排线末级驱动短路，短路修复后就这样了）。
