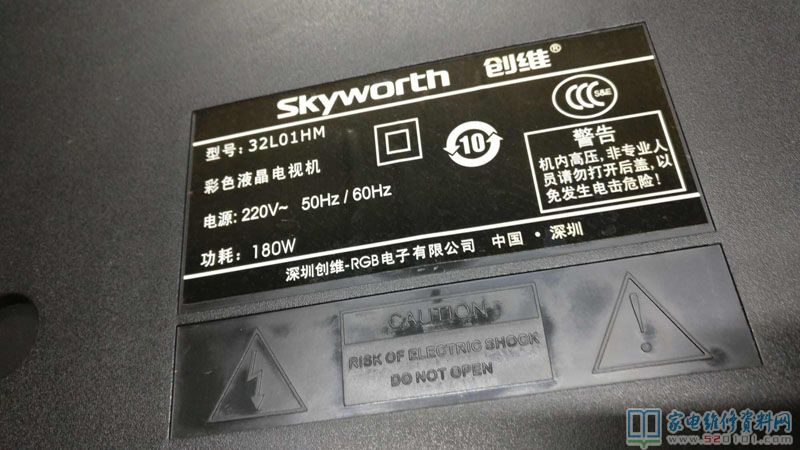

创维32L01HM液晶电视通电无反应的故障检修

摘要：

接修一台创维液晶电视，上电开机没反应，电源指示灯也没亮。拆盖，测电源板保险丝烧断，电源滤波电容C52 150UF/450V两端电阻为0欧。使用分段割开法，查出原是背光驱动场效管Q2 Q3烧坏短路。更换此三元件后

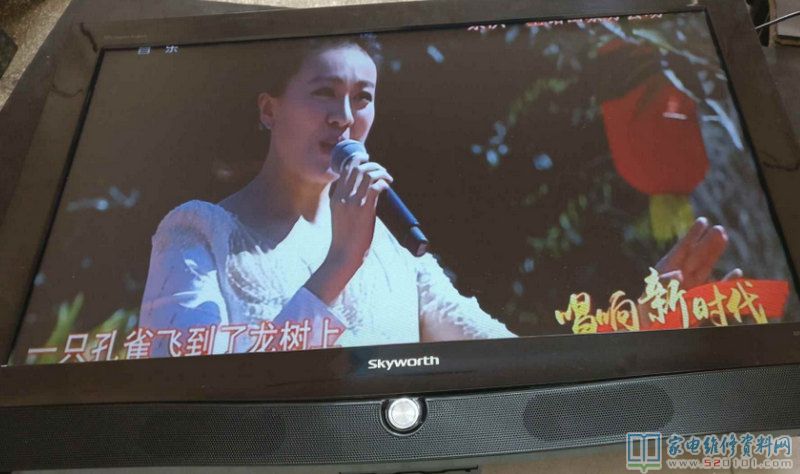

       接修一台创维液晶电视，上电开机没反应，电源指示灯也没亮。拆盖，测电源板保险丝烧断，电源滤波电容C52 150UF/450V两端电阻为0欧。使用分段割开法，查出原是背光驱动场效管Q2 Q3烧坏短路。更换此三元件后，上电试机，指示灯亮，屏出现雪花点，转入AV处，接信号线图声出现。

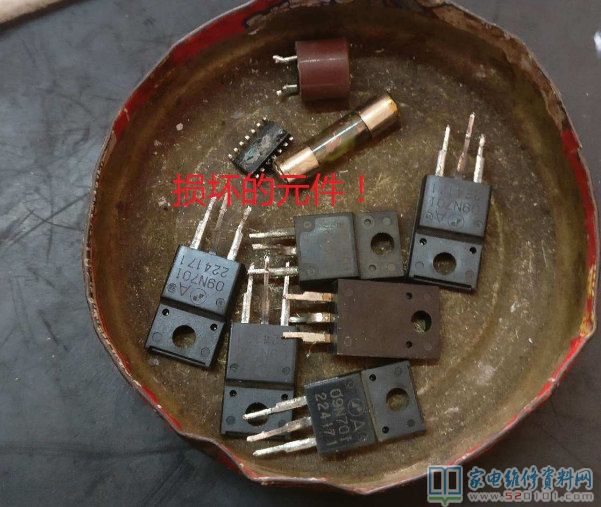

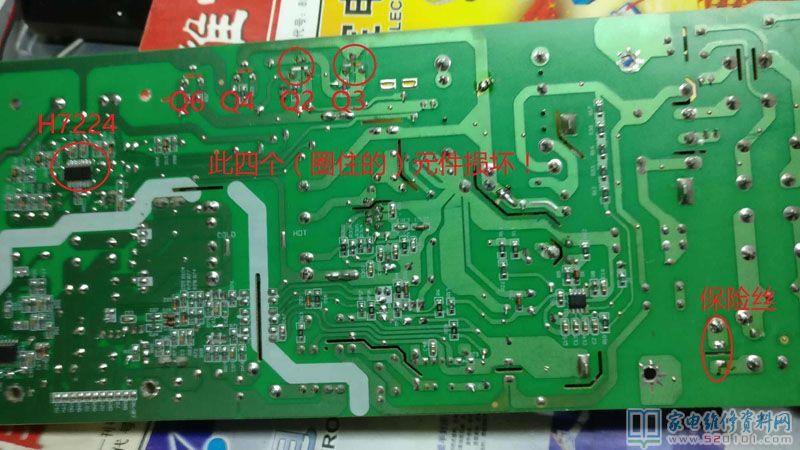

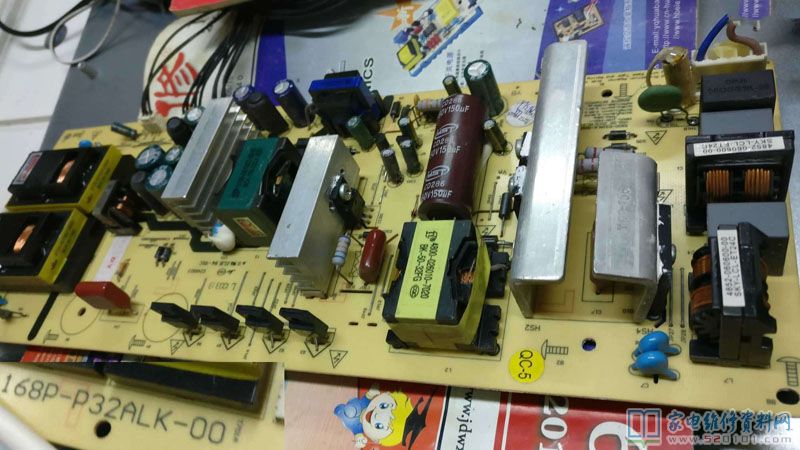

       此机为二合一的电源板，型号为168P-P32ALK-00，主板为5800-A8M190-0030，背光电路为STR-H7224组成。损坏的就是背光驱动的场效管Q2、Q3。但此时心里还是不放心，就让电视多试机一下。结果在移动电视的时候，无意中手撞到电源开关，电视突然关机了，再重开机，结果见电视又没反应，指示灯又不亮了。断电检查，结果发现原三元件（Q2 Q3 保险丝）又损坏了。
       立即换掉原三件，本想再次上电试机测量一下电压，结果只见保险“叭”的一声，再次烧断。盲目试机，教训惨痛。

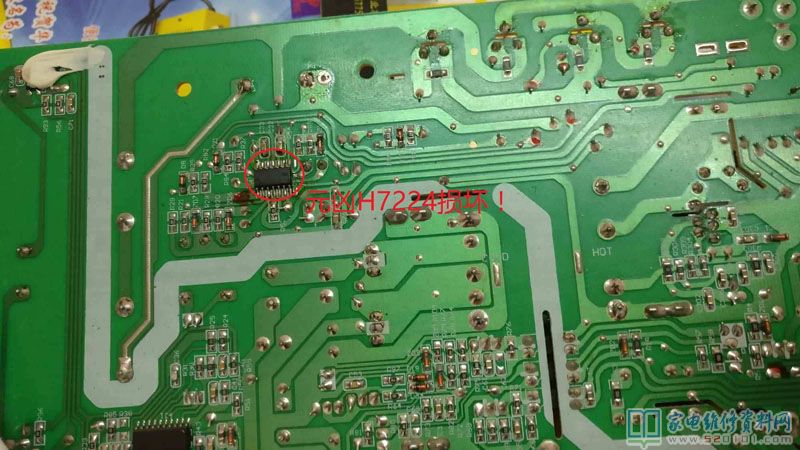

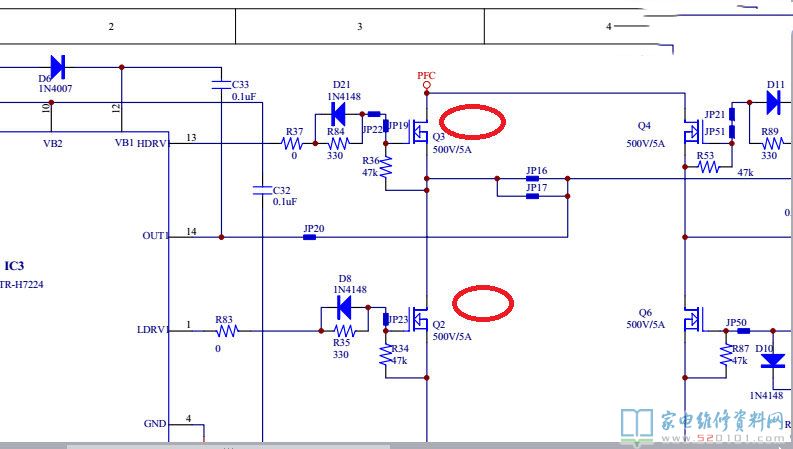

       此时不敢再掉以轻心了，立即在保险处接上灯泡，装上Q2、Q3，上电试机，测量场效管G极电压，结果发现四个场效管，其中两个G极有13V电压输出，两个G极没电压。原来这次故障的原因是H7244背光驱动块，四个驱动信号电压输出不平衡引起的烧件，立即更换H7244，上电试机，这回无论怎样开关机，再也没烧Q2、Q3场效管了。故障修复。
