海尔34P9A-T彩电图像正常，但伴音小且失真

摘要：

故障现象：海尔34P9A-T型超级芯片彩电，图像正常，但伴音小且失真。 故障排除：在AV状态下输入音频信号试机，伴音正常且无失真现象，说明N602(TDA7496SA)伴音功放电路、N601(TA1343N)双通道音

故障现象：海尔34P9A-T型超级芯片彩电，图像正常，但伴音小且失真。

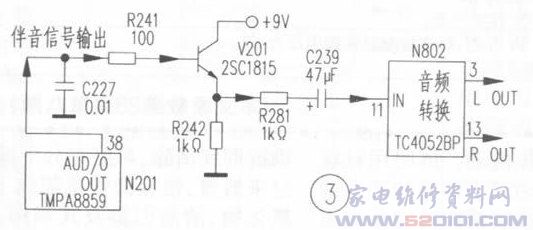

故障排除：在AV状态下输入音频信号试机，伴音正常且无失真现象，说明N602(TDA7496SA)伴音功放电路、N601(TA1343N)双通道音频放大处理电路、N802(TC4052BP)音频转换等TV／AV音频公用通道均无问题，且超级芯片TMPA8859(N201)损坏的可能性也较小，故障范围在N201 38脚至N802(TC4052BP)11脚之间的信号传输电路(见图3)或在N201与伴音有关的外围电路中。从N802 11脚注入人体感应信号(在TV状态下)扬声器中有明显干扰杂音，表明TV4052确无异常；再分别从C239(47uF)正端、V201(2SC1815)b极注入音频信号，扬声器均无明显干扰杂音。详查V201及其外围元件，测得C239电容已严重漏电。更换该电容后试机，伴音恢复正常。
