创维40E360E液晶电视进水后图像异常翻滚修复过程

摘要：

接修一台创维40E360E液晶电视，这是一台进了水的电视机，用户说楼顶漏水导致的，通电试机，有声音，但图像翻滚，类似于CRT的场不同步的状况，拆机经查屏为奇美39寸，边条L有腐蚀，更换L边条无效，经显微

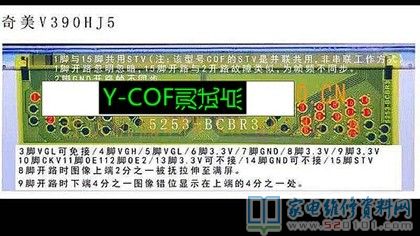

        接修一台创维40E360E液晶电视，这是一台进了水的电视机，用户说楼顶漏水导致的，通电试机，有声音，但图像翻滚，类似于CRT的场不同步的状况，拆机经查屏为奇美39寸，边条L有腐蚀，更换L边条无效，经显微镜查看后，玻璃内部有断线，X3-COF有断线，查Y—COF缺OE1，OE2，STV，CPV，CKV电压，后经边板飞线至Y，X3闲麻烦不想换，边板飞线至X3背面,飞线后用金手指固定，用蓝胶做防潮绝缘处理完美修复。

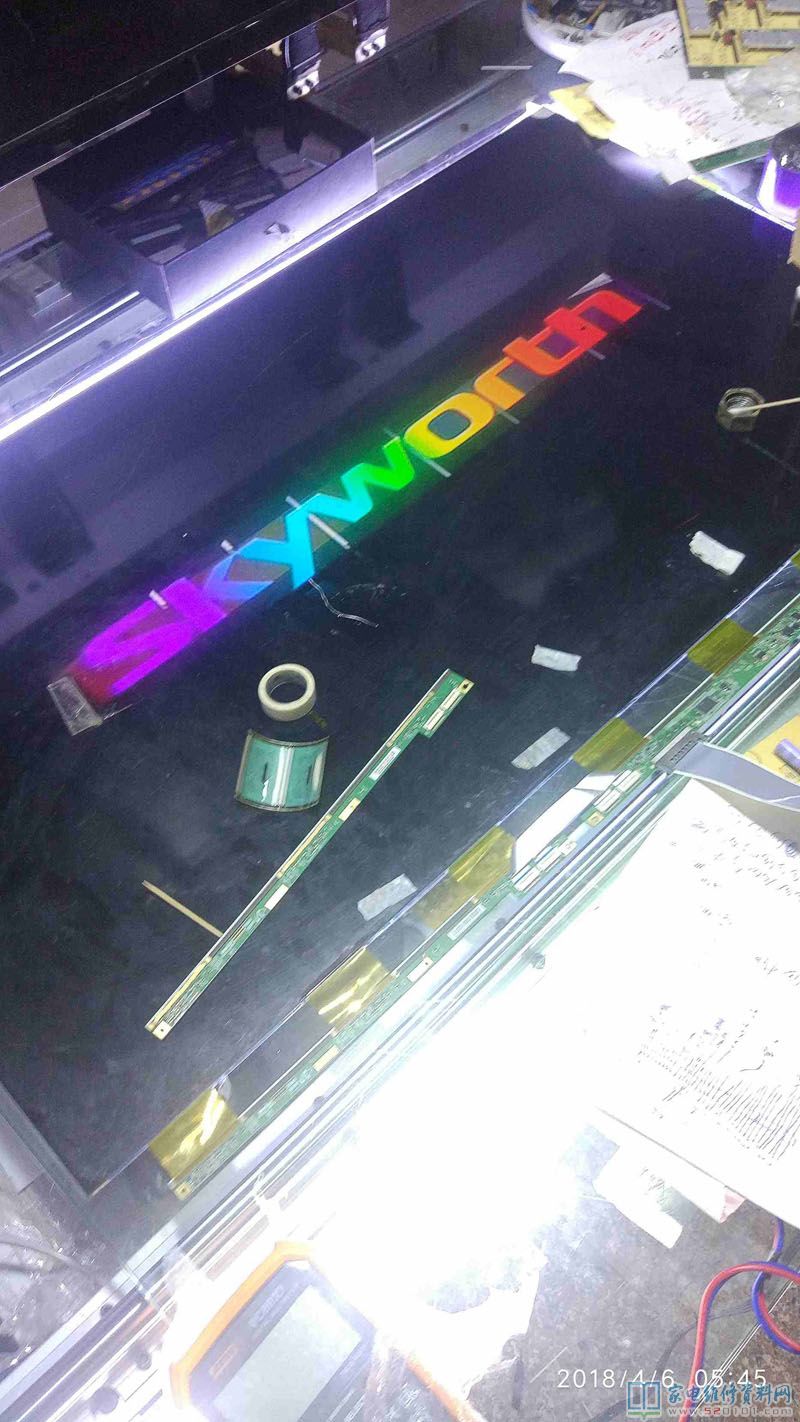

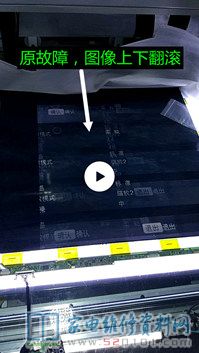

原故障，图像上下翻滚

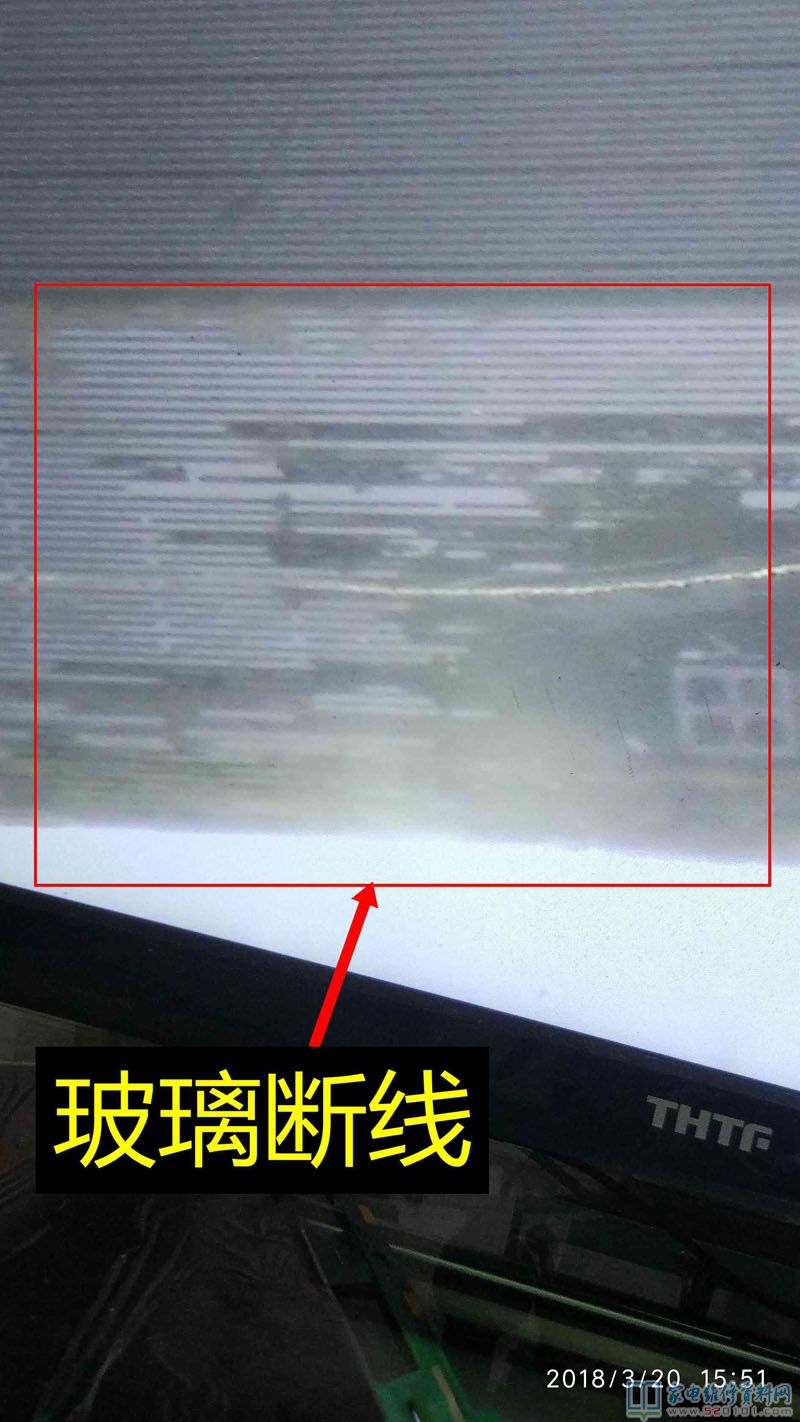

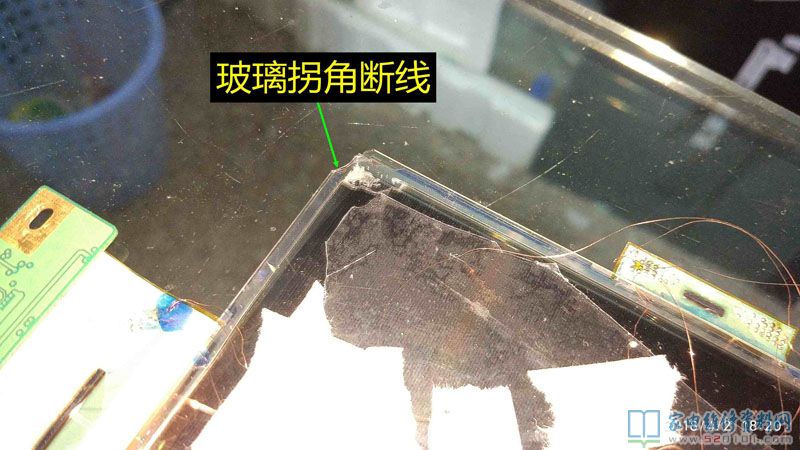

玻璃断线

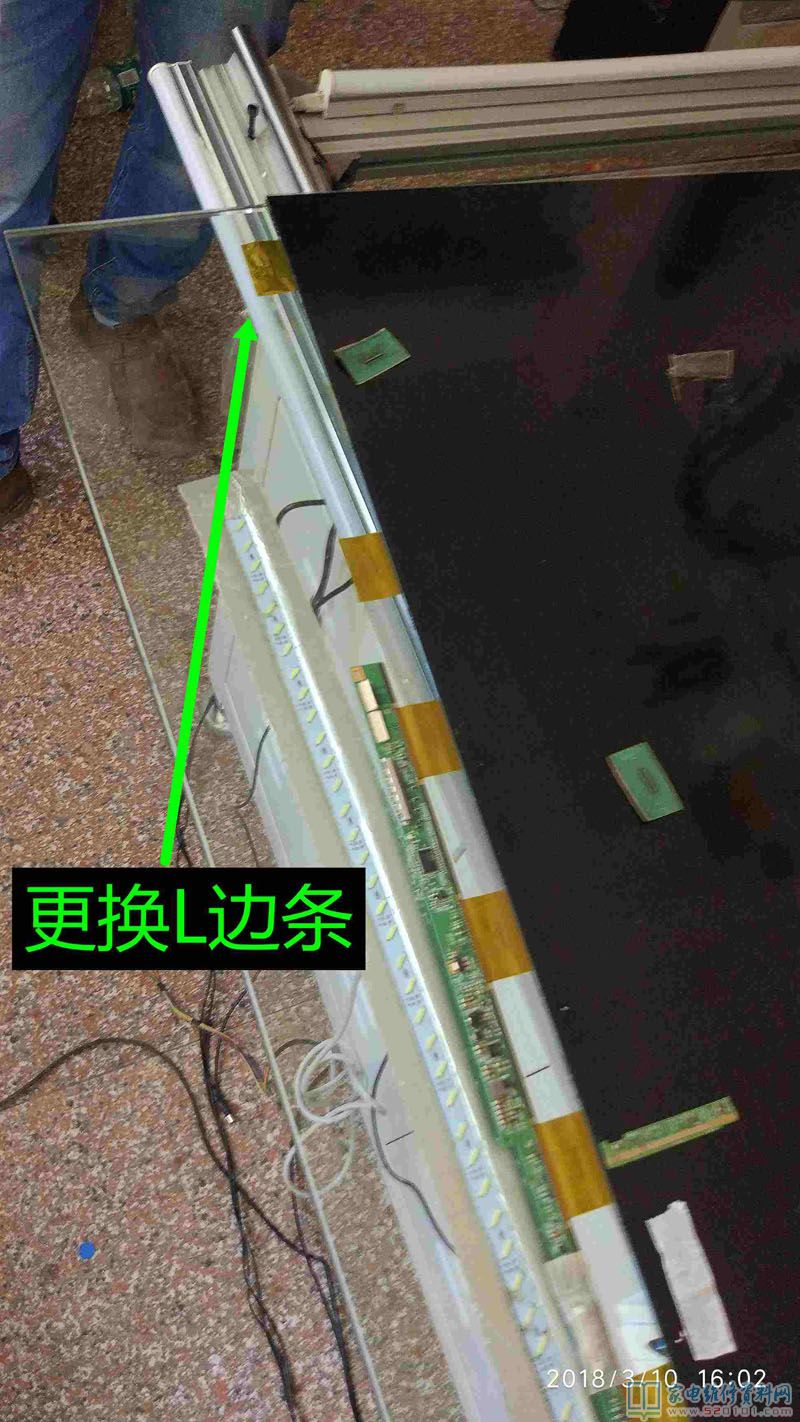

更换L边条

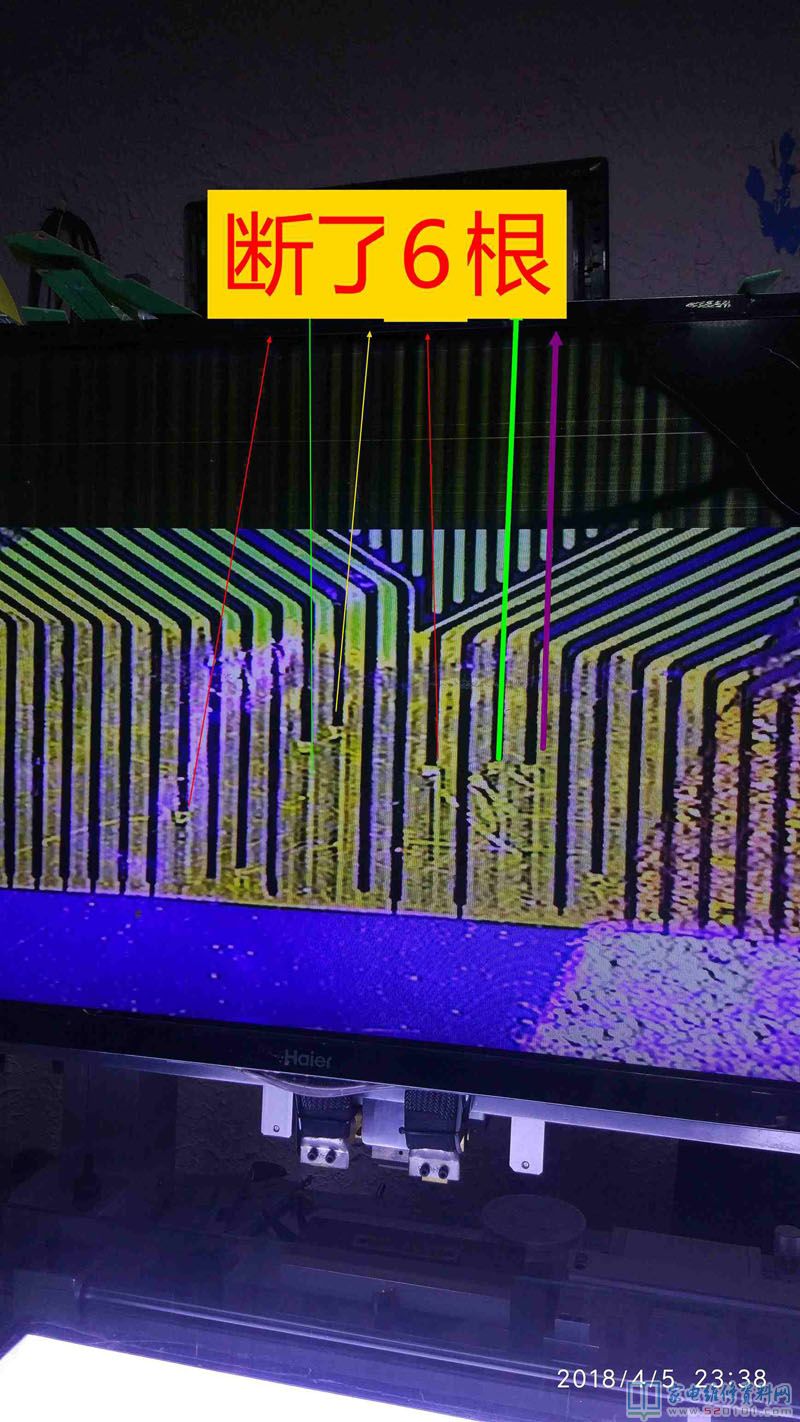

断了6根

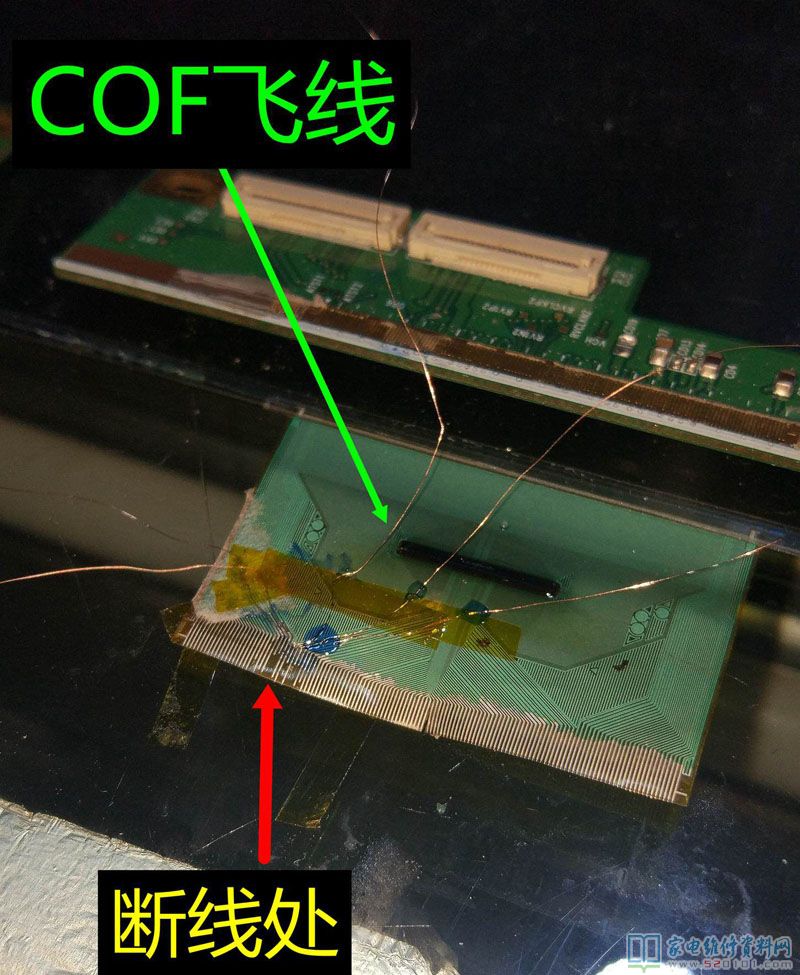

COF飞线

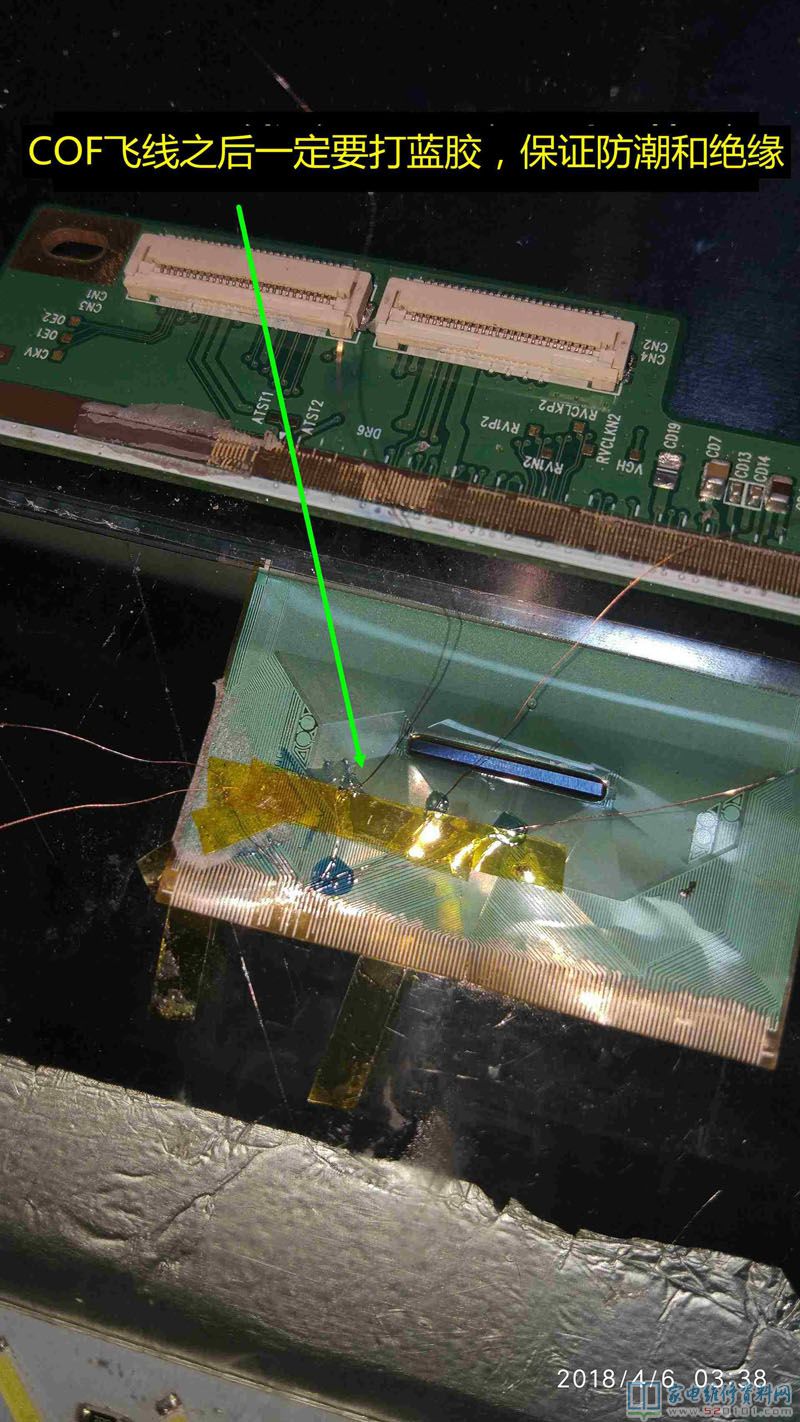

COF飞线之后一定要打胶，保证防潮和绝缘

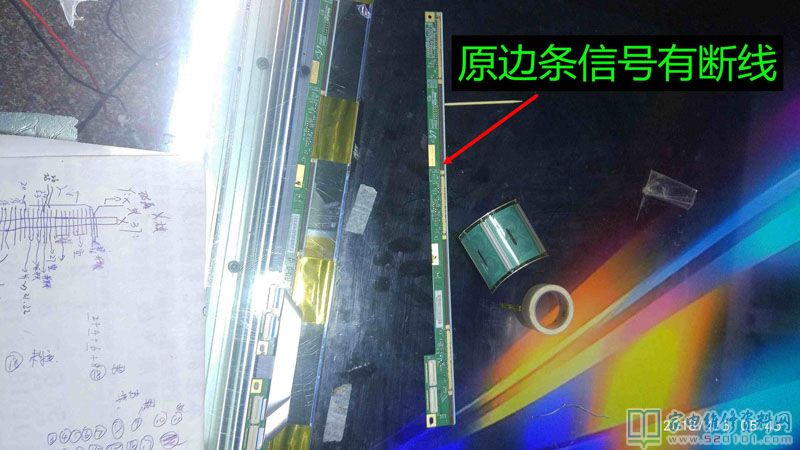

原边条信号有断线

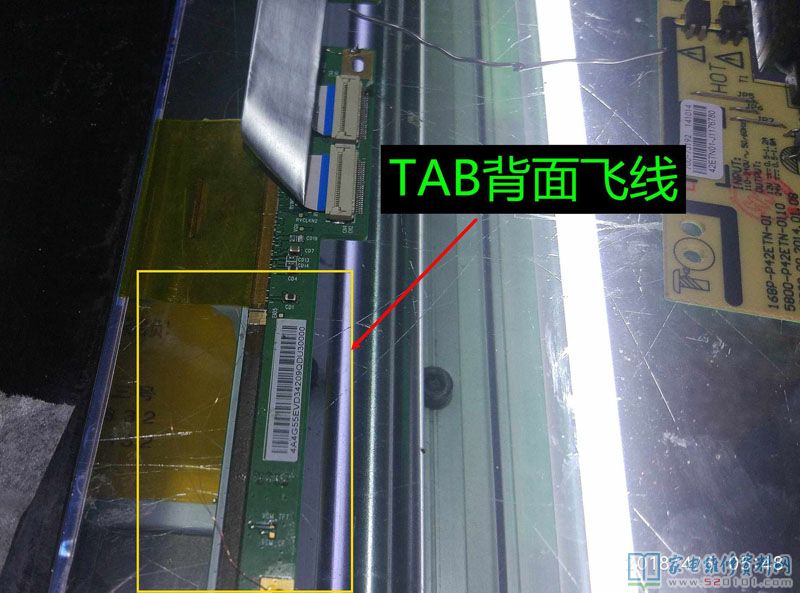

TAB背面飞线

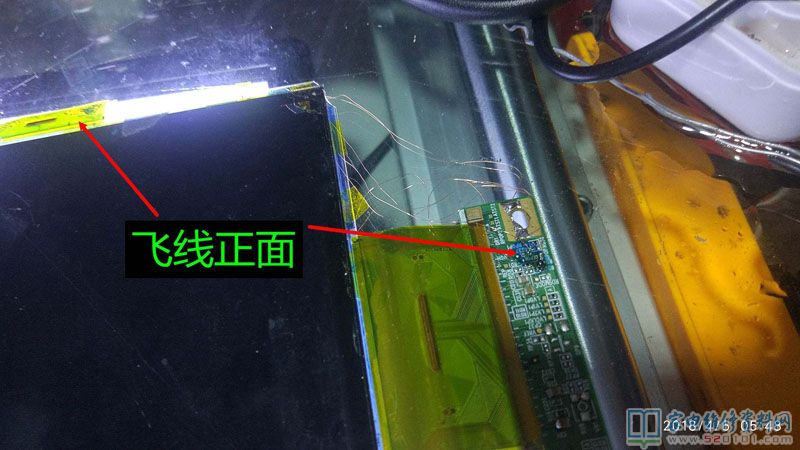

飞线正面

飞线后

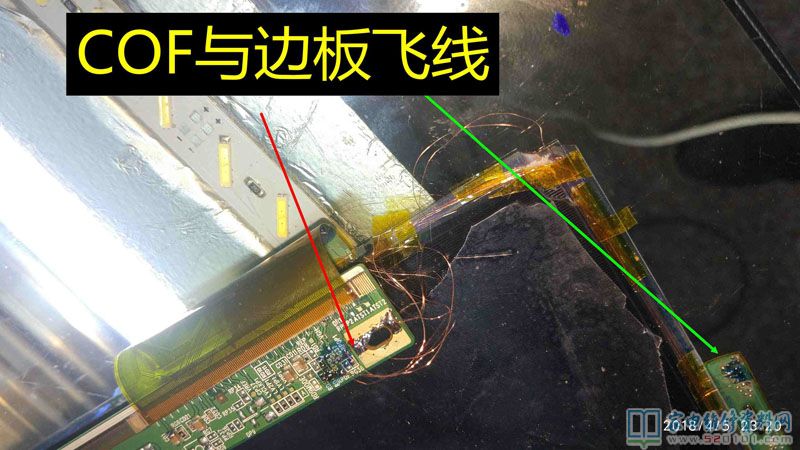

COF与边板飞线

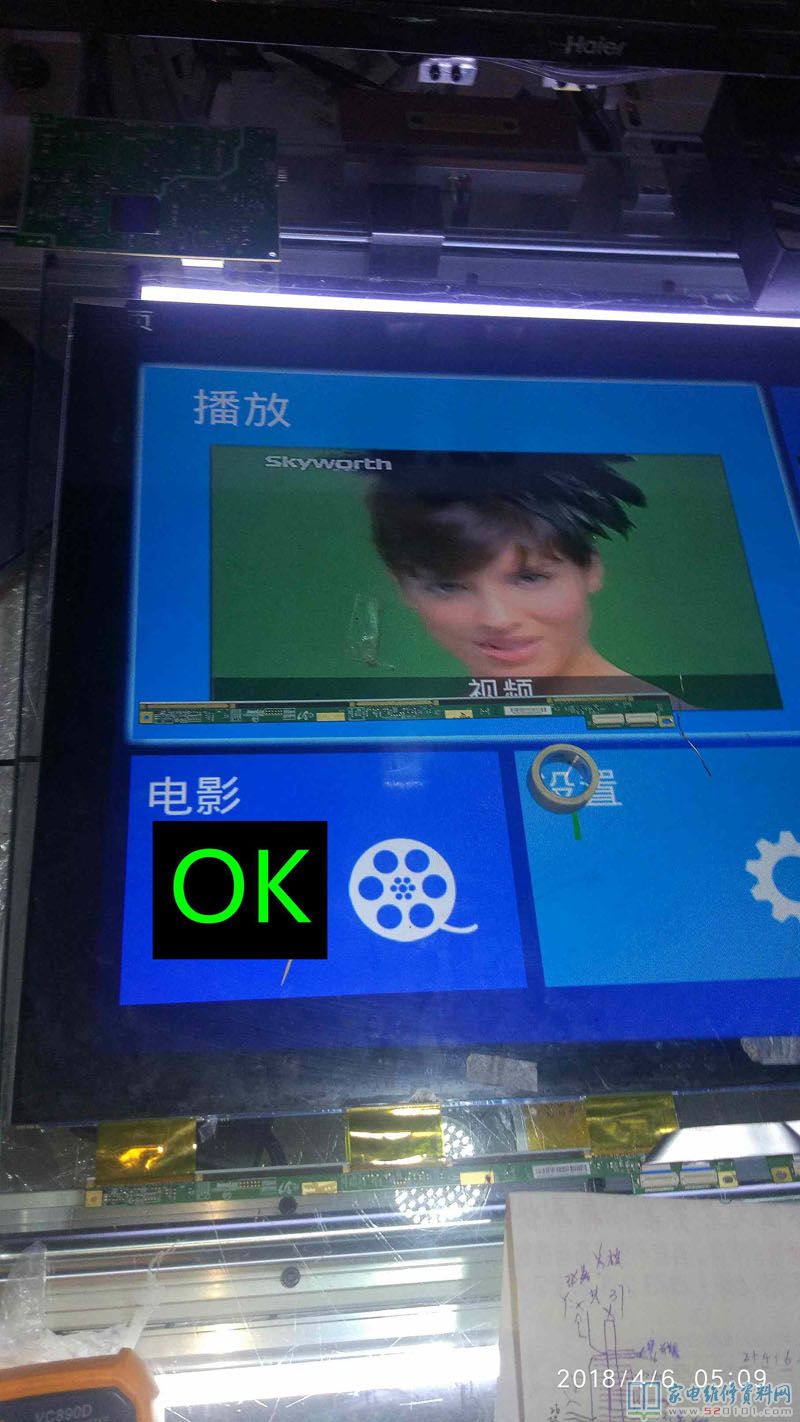

一切正常
