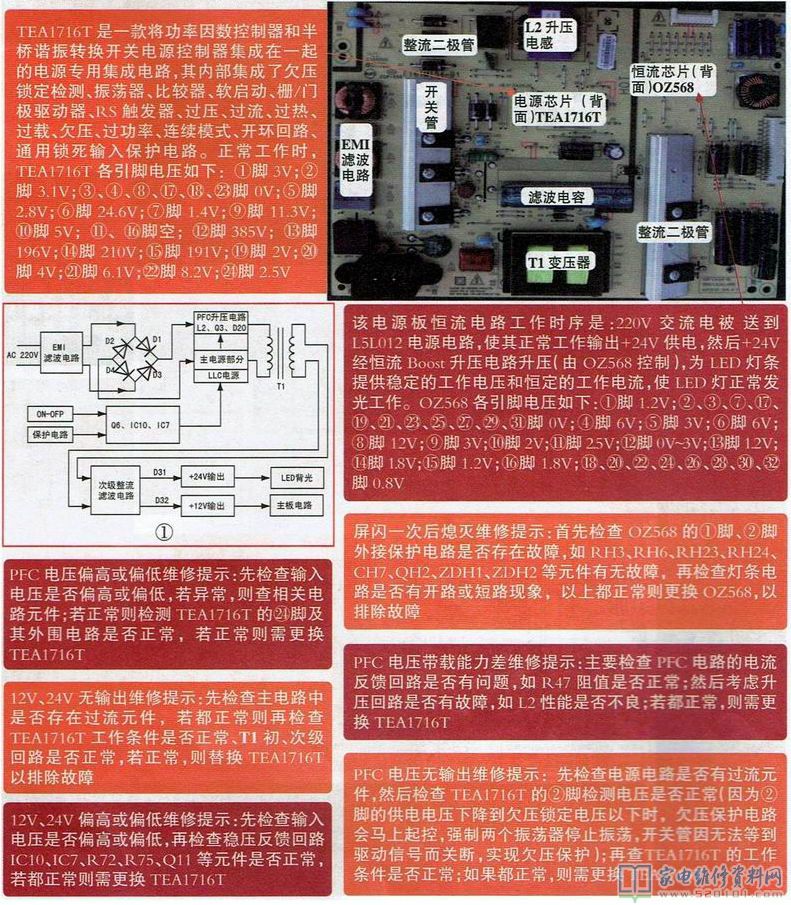

创维168P-L5L012电源板应用于42E820U等型号液晶电视中，其电路信号流程如下图所示，220V交流电经EMI滤波、桥式整流后送往电源电路，主电源电路开始工作，得到380V的PFC供电，LLC电源电路正常工作，得到+12V、+24V供电，其中+24V为背光供电，+12为主板电路供电。Q6、IC10、IC7及其外围元件组成待机控制电路，此电路控制IC1（TEA1716T）工作、待机或不工作。
附：
