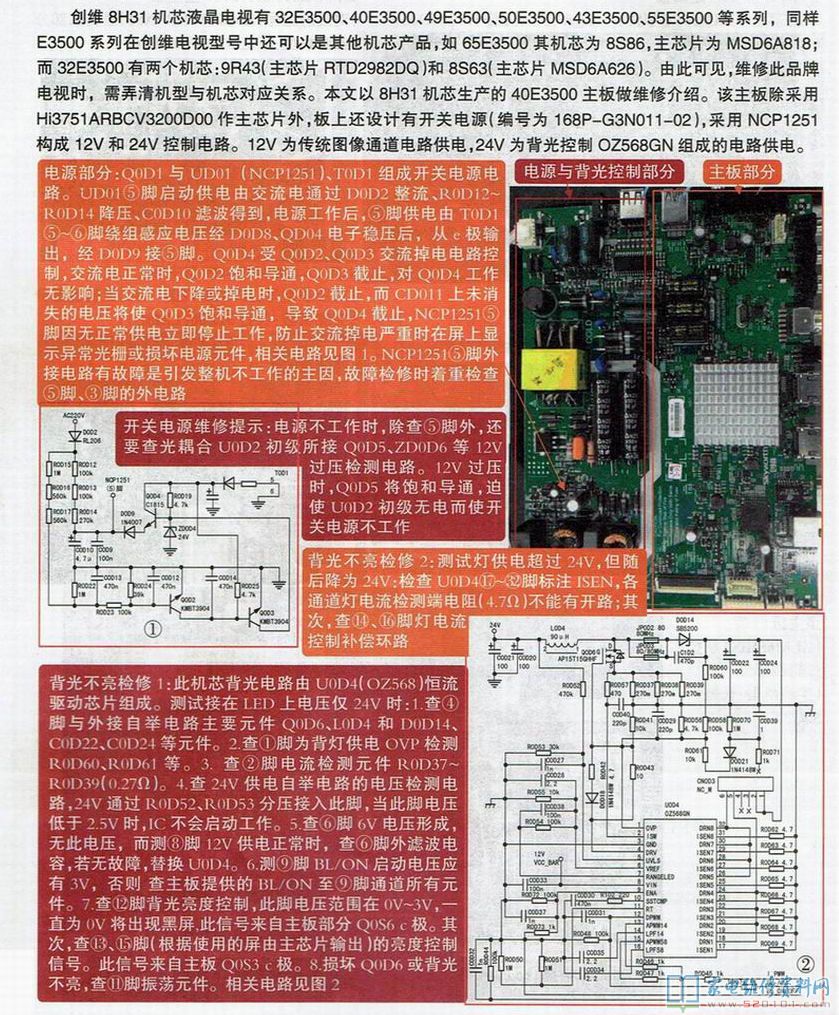

创维8H31机芯电源电路与背光电路维修图解

摘要：

创维8H31机芯的液晶电视有32E3500、40E3500、49E3500、50E3500、43E3500、55E3500等系列，同样E3500系列在创维电视型号中还可以是其他机芯产品，如65E3500其机芯为

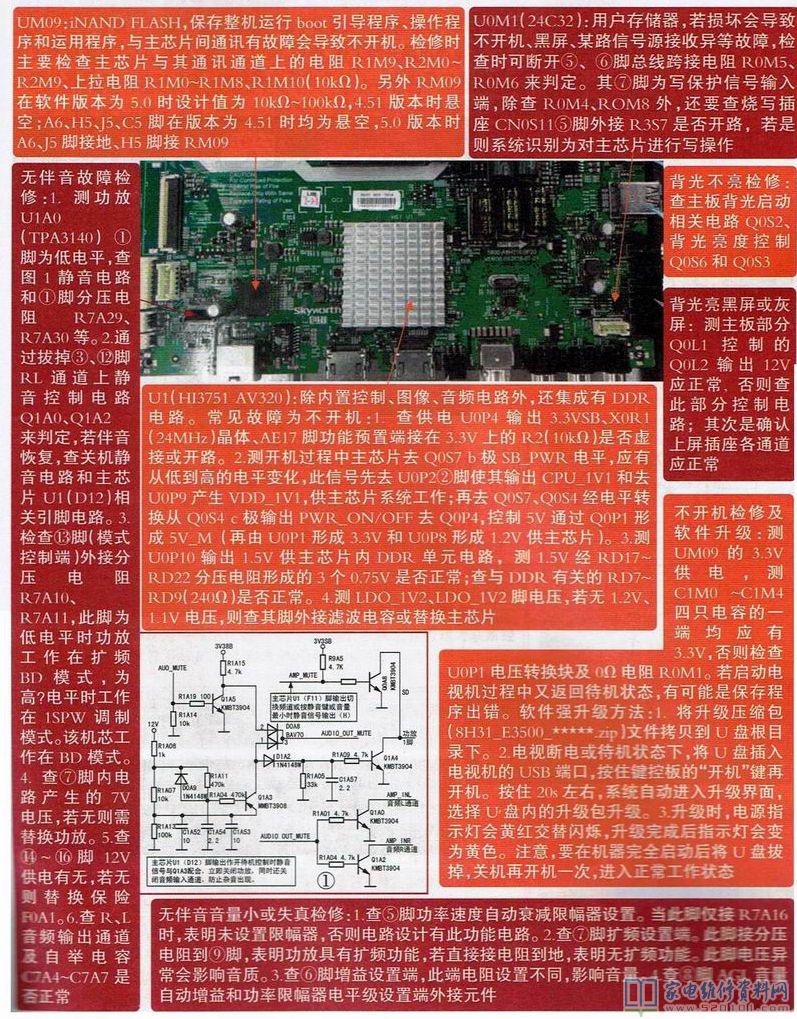

       创维8H31机芯的液晶电视有32E3500、40E3500、49E3500、50E3500、43E3500、55E3500等系列，同样E3500系列在创维电视型号中还可以是其他机芯产品，如65E3500其机芯为8S86，主芯片为MSD6A818，而32E3500有两个机芯：9R43（主芯片RTD2982DQ）和8S63机芯（主芯片MSD6A626）。由此可见，维修此品牌电视的时候，需要弄清机型与机芯所对应的关系。本文以8H31机芯生产的40E3500主板做维修介绍。

       该主板除采用Hi3751ARBCV3200D00作主芯片外，板上还设计有开关电源（编号168P-G3N011-02），采用NCP1251构成12V和24V控制电路。12V为传统图像通道电路供电，24为背光控制OZ568GN组成的电路供电。
